1.2.13. Portalámparas

La interfaz hembra de la iluminación

En el argot eléctrico suele haber mucha confusión entre los términos "casquillo" y "portalámparas". Para aclarar definitivamente el concepto: el casquillo es la parte metálica inferior (macho) que viene unida a la propia bombilla o tubo. El portalámparas es la pieza de plástico o cerámica (hembra) que está fijada al techo o a la luminaria, y a la cual nosotros atornillamos los cables eléctricos de la instalación.

Por lo tanto, el portalámparas tiene un diseño muy crítico. Su responsabilidad es abrazar la lámpara para que no caiga al suelo (función mecánica) y proveer de dos contactos limpios y robustos para transferir la corriente (función eléctrica), soportando durante años los ciclos de calor y enfriamiento sin derretirse ni agrietarse.

Materiales Constructivos y Gestión Térmica

El principal enemigo de un portalámparas es la temperatura. Dependiendo de la lámpara que vaya a alojar, el ingeniero o instalador debe elegir el material adecuado del cuerpo del portalámparas:

• Termoplásticos (Plástico): Son económicos, ligeros y fáciles de moldear. Hoy en día son muy comunes gracias a que la tecnología LED emite muy poco calor hacia el casquillo. Suelen marcar temperaturas máximas de trabajo (T-rating) de T210 (210 ºC).
• Baquelita: Una resina sintética clásica de color negro, reconocible en instalaciones antiguas. Es más resistente al calor que el plástico estándar y no se deforma, pero con los años se vuelve muy quebradiza.

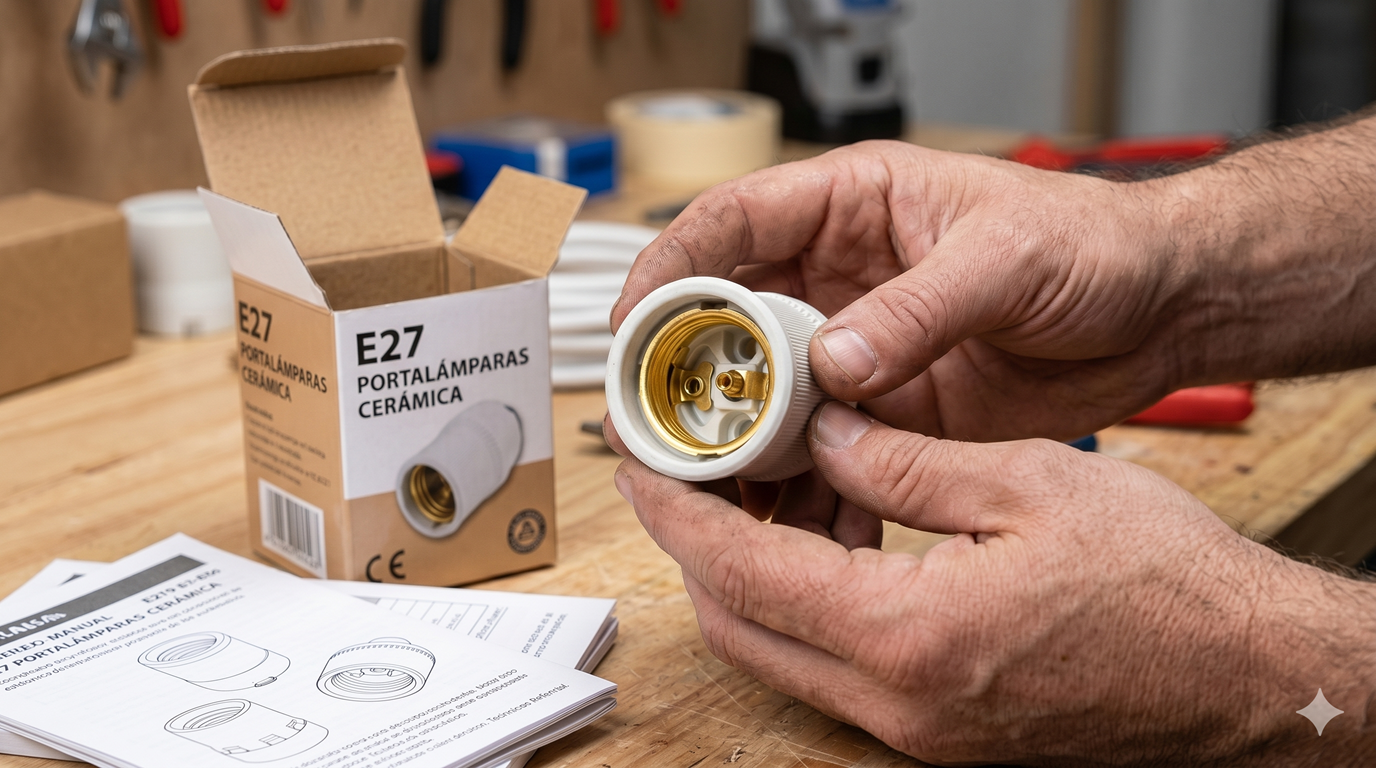

• Cerámica / Porcelana / Esteatita: Es el rey de las altas temperaturas. Soporta perfectamente focos halógenos de cientos de vatios o lámparas de descarga industrial que ponen el portalámparas al rojo vivo. No se derriten ni se deforman, aunque son frágiles ante impactos mecánicos. Si pones un halógeno de 500W en un portalámparas de plástico, se derretirá provocando un incendio; debe ser de cerámica.

Norma Vital de Seguridad: El conexionado Fase/Neutro

Conectar un portalámparas tipo rosca Edison (E27) tiene una regla de oro de prevención de riesgos laborales y domésticos. El portalámparas tiene dos bornes: uno conecta a la rosca metálica exterior (la camisa) y otro conecta a la pestaña central del fondo.

Por norma, la Fase (el cable marrón/negro/gris que lleva la tensión peligrosa) DEBE conectarse obligatoriamente al borne central del fondo. El Neutro (el cable azul) debe conectarse a la rosca metálica.

¿Por qué? Imagina que estás subido a una escalera cambiando una bombilla sin haber cortado el automático general. Al enroscar la bombilla, tus dedos pueden resbalar y tocar la rosca metálica del casquillo de la bombilla. Si has cableado la Fase a la rosca, esos 230V te electrocutarán. Si has cableado la Fase al fondo, es físicamente imposible que tus dedos lleguen tan profundo, protegiéndote de una descarga directa.

# Este script simula una herramienta que selecciona el material
# del portalámparas basándose en el calor generado por la lámpara.

def seleccionar_portalamparas(tecnologia_lampara, potencia_w):
    """
    Analiza la tecnología y la potencia para evitar riesgos de incendio.
    """
    print(f"--- ANÁLISIS DE MATERIAL: Lámpara {tecnologia_lampara} ({potencia_w}W) ---")

    if tecnologia_lampara.upper() == "LED":
        return "✅ RECOMENDACIÓN: Portalámparas de Termoplástico. El LED disipa hacia su cuerpo, el casquillo se mantiene frío."

    elif tecnologia_lampara.upper() in ["HALOGENO", "INCANDESCENTE"]:
        if potencia_w > 40:
            return "🔥 ALERTA TÉRMICA: Obligatorio Portalámparas de Cerámica/Porcelana. El plástico se derretirá."
        else:
            return "⚠️ PRECAUCIÓN: Portalámparas de Baquelita o Plástico Alta Temperatura (T210 mín)."

    elif tecnologia_lampara.upper() in ["SODIO", "HALOGENUROS"]:
        return "🔥 ALERTA TÉRMICA EXTREMA: Obligatorio Portalámparas de Cerámica Industrial."

    else:
        return "Tecnología no definida."

# Casos en la oficina técnica:
print(seleccionar_portalamparas("LED", 15))
print(seleccionar_portalamparas("Halogeno", 150))
