1.2.15. Balastos para lámparas de descarga

¿Qué es y por qué necesitamos un balasto?

Si conectas una bombilla incandescente o un halógeno directamente a la red de 230V, funcionará. Su propio filamento actúa como una resistencia eléctrica. Sin embargo, las lámparas de descarga (como los tubos fluorescentes, vapor de sodio o halogenuros metálicos) no tienen filamento. Son tubos de cristal llenos de gas.

Los gases tienen una propiedad física peligrosa: resistencia negativa. Cuando la corriente consigue atravesar el gas y encenderlo, el gas se vuelve cada vez más conductor. Si los conectaras directamente a 230V, la corriente aumentaría hacia el infinito en fracciones de segundo y el tubo explotaría destrozando los plomos de tu cuadro eléctrico.

Para evitar esto, en serie con el tubo se instala un Balasto (también llamado reactancia). Su única misión vital es actuar como un "freno", limitando y estabilizando la cantidad de amperios que pueden circular por el tubo una vez encendido.

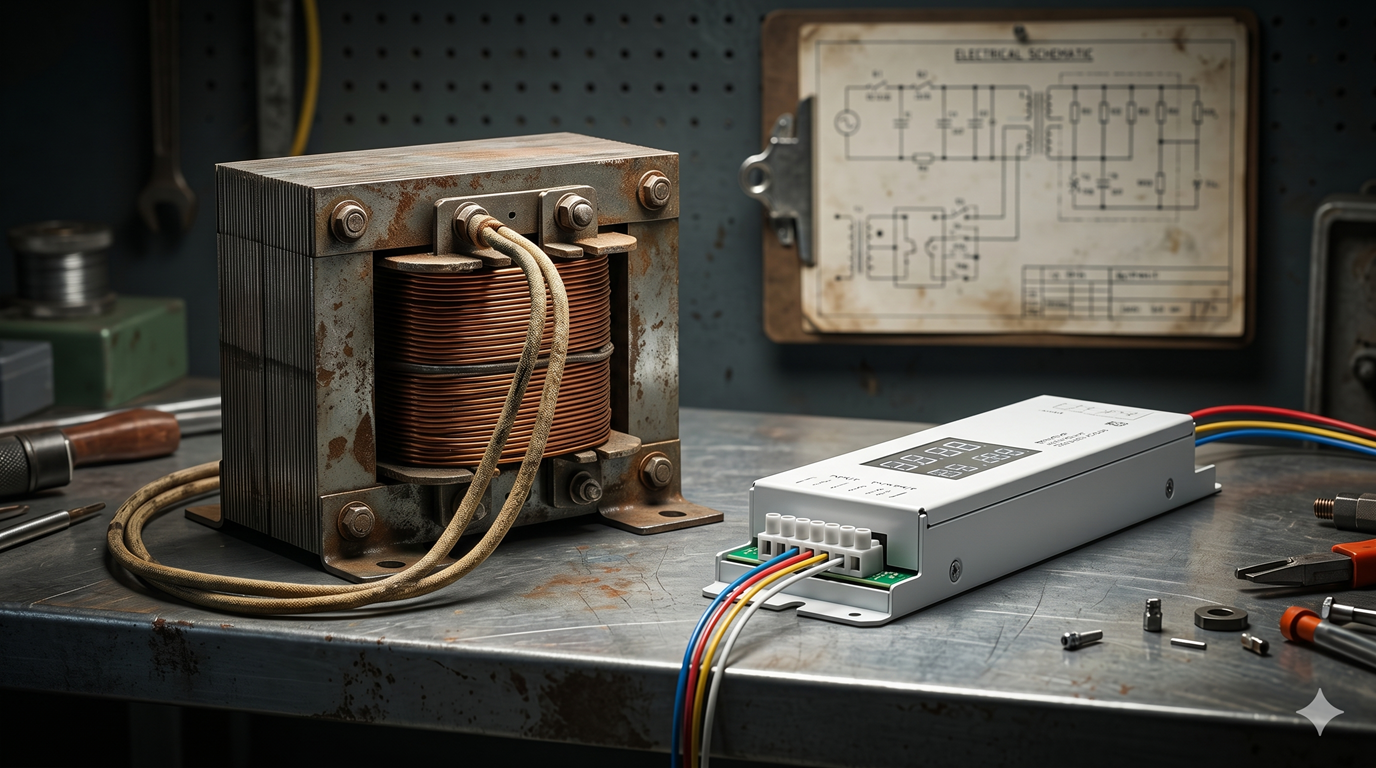

Evolución: De la bobina al silicio

1. Balastos Electromagnéticos (La era antigua)

Son pesados bloques rectangulares formados por kilómetros de alambre de cobre enrollado alrededor de chapas de hierro (una gran bobina o inductancia). Fueron el estándar durante décadas. Tienen varias desventajas críticas:

• El Cebador: El balasto no puede encender la lámpara por sí solo. Necesita una pieza extra cilíndrica llamada "cebador" o "arrancador" que genera chispazos de alto voltaje para encender el gas.
• Efecto Estroboscópico: Hacen funcionar el tubo a la frecuencia de la red (50 Hz), lo que produce un parpadeo constante imperceptible que fatiga el ojo humano, y puede hacer que la maquinaria industrial que gira rápido parezca estar quieta (ilusión óptica muy peligrosa).
• Pérdida de energía: El propio hierro y cobre se calientan muchísimo, desperdiciando vatios, y empeoran enormemente el factor de potencia de la instalación (requiriendo añadir condensadores).

2. Balastos Electrónicos (La era moderna)

Son cajas alargadas y ligeras llenas de circuitos electrónicos de estado sólido. Convertían los 50 Hz de la red en altas frecuencias (de 20.000 a 60.000 Hz). Sus ventajas son absolutas:

• Arrancan el tubo instantáneamente sin necesidad de cebadores o chispazos molestos.
• Eliminan el parpadeo visual, mejorando radicalmente el confort en oficinas.
• Reducen el consumo eléctrico de la luminaria hasta en un 25% y alargan la vida útil del propio tubo de descarga al tratar sus electrodos con mayor suavidad.

El Retrofit al LED (La muerte del balasto)

La tecnología LED no funciona con descargas de gas, por lo tanto NO necesita balastos. Utiliza sus propios "Drivers" de corriente continua.

El mayor problema actual en obra ocurre durante el "Retrofitting" (quitar un tubo fluorescente viejo y poner uno LED nuevo con la misma forma). Muchas personas simplemente cambian el tubo de cristal y dejan el viejo balasto electromagnético escondido en el techo. Aunque algunos tubos LED estén preparados para sobrevivir a esto, dejar el balasto conectado significa que esa bobina de hierro seguirá consumiendo electricidad (vatios perdidos) y generando calor inútilmente.

La norma de la buena ingeniería en reformas: Al migrar luminarias antiguas a LED, el electricista debe anular, desconectar o "puentear" (bypass) el viejo balasto electromagnético, enviando los 230V directamente a las patillas del tubo LED.

# Este script simula cómo la resistencia negativa del gas
# destruiría el tubo si no existiera el balasto.

def simular_encendido_tubo(tiene_balasto):
    """
    Simula el incremento de corriente en un tubo de gas ionizado.
    """
    print(f"--- INICIANDO TUBO (Balasto: {'SÍ' if tiene_balasto else 'NO'}) ---")

    corriente_amperios = 0.0
    resistencia_gas = 1000.0 # Alta al principio (apagado)
    voltaje = 230.0

    # Bucle de ionización: El gas se calienta y su resistencia cae
    for milisegundo in range(1, 6):
        resistencia_gas = resistencia_gas / 2 # La resistencia se desploma

        if tiene_balasto:
            # El balasto impone una resistencia/impedancia fija en serie
            resistencia_total = resistencia_gas + 400.0
            corriente_amperios = voltaje / resistencia_total
        else:
            corriente_amperios = voltaje / resistencia_gas

        print(f"ms {milisegundo}: Resistencia={resistencia_gas:,.1f} Ohm -> Corriente={corriente_amperios:,.2f} A")

        if corriente_amperios > 16.0:
            return "💥 EXPLOSIÓN: Corriente fuera de control. El automático ha saltado."

    return "✅ TUBO ENCENDIDO. Corriente estabilizada y segura."

# Simulaciones:
print(simular_encendido_tubo(tiene_balasto=True))
print("\n" + simular_encendido_tubo(tiene_balasto=False))
