1.2.12. Casquillos para lámparas

El nexo entre la luz y la corriente

La lámpara (la bombilla) genera la luz, y el equipo auxiliar controla la energía, pero para que el conjunto funcione es necesaria una interfaz mecánica y eléctrica que los una: el casquillo (o base). A lo largo del tiempo, la industria ha estandarizado diferentes tipos de casquillos bajo las normativas de la Comisión Electrotécnica Internacional (IEC).

Conocer la nomenclatura de los casquillos es vital para la elaboración de la documentación técnica y el mantenimiento de las instalaciones. Prescribir una lámpara "LED de 10W" es inútil si no especificas que su base debe ser "E27", ya que el operario de mantenimiento no podrá enroscarla en el portalámparas del techo.

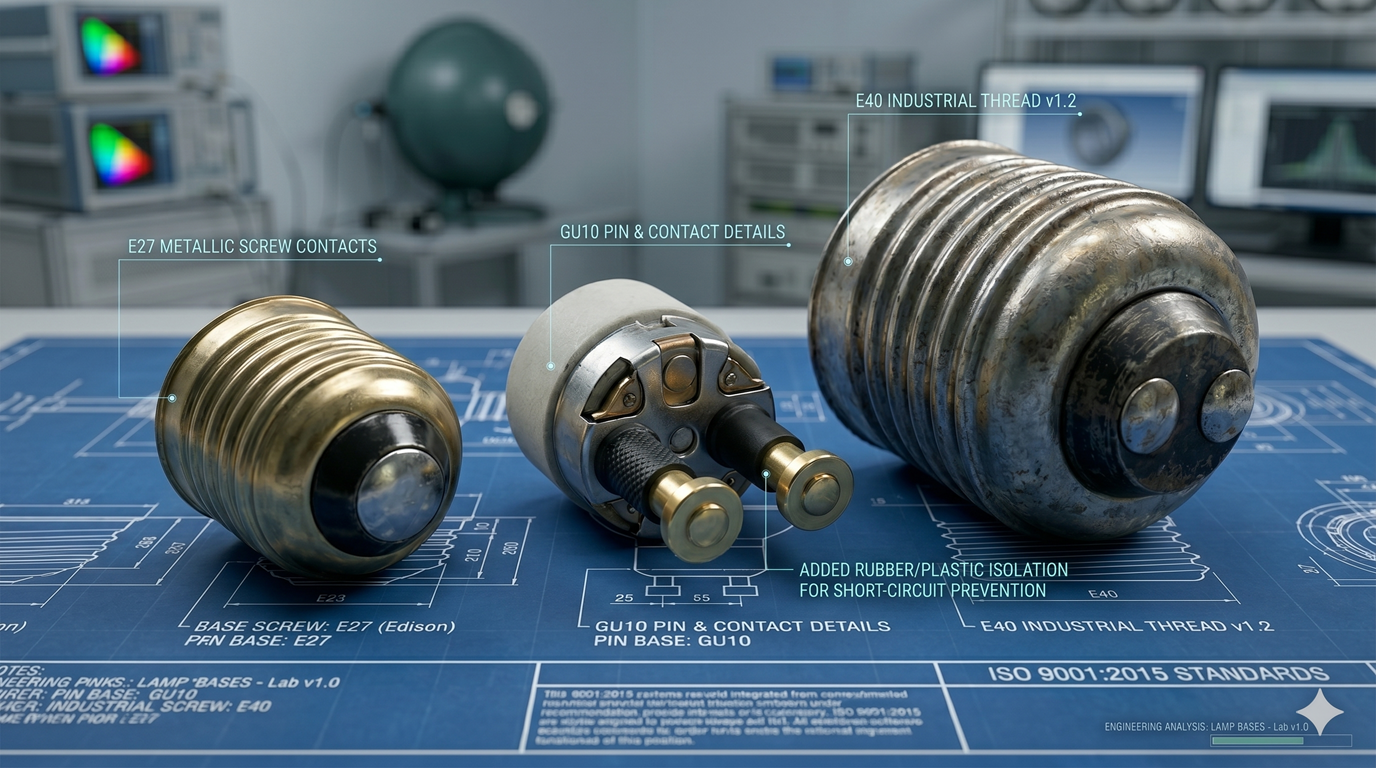

La Rosca Edison (Serie E)

Es el sistema de fijación más antiguo y universal, patentado por Thomas Edison. Su nomenclatura empieza siempre por la letra 'E', seguida de un número que indica el diámetro exterior de la rosca en milímetros.

• E14 (Rosca Mignon): De 14 mm de diámetro. Se utiliza en bombillas de poca potencia, iluminación decorativa, lámparas tipo "vela" y pequeños electrodomésticos (campanas extractoras, frigoríficos).
• E27 (Rosca Estándar): De 27 mm de diámetro. Es la bombilla tradicional de toda la vida presente en casi todas las viviendas y comercios básicos de Europa, preparada directamente para soportar 230V AC.
• E40 (Rosca Goliat): De 40 mm de diámetro. Es el estándar de la industria pesada y el alumbrado público. Debido a que las lámparas de descarga (Sodio, Halogenuros) generan enormes cantidades de calor y son muy pesadas, requieren esta rosca masiva para soportar el estrés mecánico y térmico.

Sistemas Bi-pin y Bayoneta (Serie G/GU)

A diferencia de la rosca, las bases Bi-pin utilizan dos varillas (pines) metálicos para conectar la lámpara al portalámparas. La letra 'G' significa que la base es de tipo contacto, y la 'U' (si está presente) indica que la base incluye algún sistema de retención mecánica o soporte especial. El número que sigue indica la distancia en milímetros entre los centros de los pines.

El engaño entre el GU10 y el GU5.3

Este es uno de los mayores dolores de cabeza en el mantenimiento de instalaciones comerciales (tiendas y pasillos), ya que ambos focos (comúnmente llamados "dicroicas") tienen el mismo tamaño de cristal (50 mm, conocido como MR16), pero bases incompatibles:

• GU10: La distancia entre pines es de 10 mm y los pines terminan en una "cabeza de clavo". Se introducen y se giran un cuarto de vuelta para anclarlos. Funcionan directamente a 230V AC de la red.
• GU5.3: La distancia es de 5.3 mm y son pines rectos como agujas (simplemente se empujan a presión). Funcionan habitualmente a 12V y requieren obligatoriamente un transformador previo escondido en el falso techo.

Si intentas instalar en un proyecto focos GU5.3 sin prever la compra e instalación de un transformador, los focos se fundirán instantáneamente al recibir los 230V de la red, o no encenderán en absoluto.

# Este script simula una herramienta de almacén que ayuda al operario
# a identificar para qué sirve un casquillo y su voltaje operativo.

def analizar_casquillo(codigo):
    """
    Analiza el código estándar (ej. E27, GU10) y devuelve sus propiedades.
    """
    codigo = codigo.upper()
    print(f"--- ANALIZANDO CASQUILLO: {codigo} ---")

    if codigo.startswith("E"):
        diametro = codigo[1:]
        tipo = f"Rosca Edison de {diametro} mm."
        voltaje = "Habitualmente 230V AC Directo."
        if diametro == "40":
            uso = "Industrial Pesado / Alumbrado Público."
        else:
            uso = "Doméstico / Comercial General."

    elif codigo.startswith("GU"):
        distancia = codigo[2:]
        tipo = f"Bi-pin con retención mecánica, separación {distancia} mm."
        if distancia == "10":
            voltaje = "230V AC Directo."
            uso = "Focos de carril / Empotrables sin transformador."
        elif distancia == "5.3":
            voltaje = "12V AC/DC (¡REQUERIDO TRANSFORMADOR!)."
            uso = "Baños, vitrinas y locales húmedos."
        else:
            voltaje = "Variable"
            uso = "Uso específico"

    else:
        return "Formato de casquillo no soportado en esta versión."

    return f"TIPO: {tipo}\nVOLTAJE: {voltaje}\nUSO: {uso}\n"

# Simulación en el mostrador del almacén:
print(analizar_casquillo("E40"))
print(analizar_casquillo("gu5.3"))
