1.2. Tipos y Distribución de Luminarias

Establecer Tipos y Distribución de Luminarias

Diseñar la iluminación de un espacio no consiste simplemente en "poner suficientes bombillas para que no esté oscuro". La luminotecnia es una disciplina de la ingeniería que busca establecer los tipos y la distribución de luminarias adecuados para conseguir el equilibrio perfecto entre el confort visual humano, la seguridad según la actividad desarrollada en el local y la eficiencia energética.

A lo largo de este bloque formativo, aprenderemos a calcular la intensidad lumínica (tanto general como focalizada) dependiendo del tipo de instalación y actividad, utilizando para ello métodos teóricos y software específico de diseño como DIALux.

Intensidad Lumínica: General vs. Focalizada

Cuando establecemos los tipos y la distribución de las luminarias, debemos distinguir entre dos conceptos clave de diseño para el cálculo de la intensidad lumínica, que suelen combinarse en los proyectos modernos:

Alumbrado General

Su objetivo es proporcionar una iluminación uniforme en todo el recinto. Permite que las personas puedan moverse con seguridad por el espacio y realizar tareas visuales simples sin forzar la vista. Se suele lograr distribuyendo de forma matricial (en cuadrícula) luminarias de techo o campanas industriales en toda la superficie. Por ejemplo, la iluminación base de los pasillos de un supermercado.

Alumbrado Focalizado (o de Tarea)

A veces, la actividad específica requiere muchísima más luz que el resto del local (por ejemplo, el puesto de un relojero, una mesa de operaciones quirúrgicas o un torno de control numérico). Iluminar toda la nave a ese nivel tan alto supondría un derroche de energía inasumible. La solución es el alumbrado focalizado: luminarias orientables situadas muy cerca de la zona de trabajo que proporcionan altas intensidades lumínicas solo donde se necesita.

El uso de Software Específico

Históricamente, los cálculos de iluminación se realizaban a mano utilizando métodos tabulares (como el "Método de los Lúmenes" o del Factor de Utilización). Aunque es fundamental conocer su base teórica, hoy en día es inviable utilizarlos para espacios arquitectónicamente complejos (con muebles, ventanas, techos inclinados o reflexión de colores en las paredes).

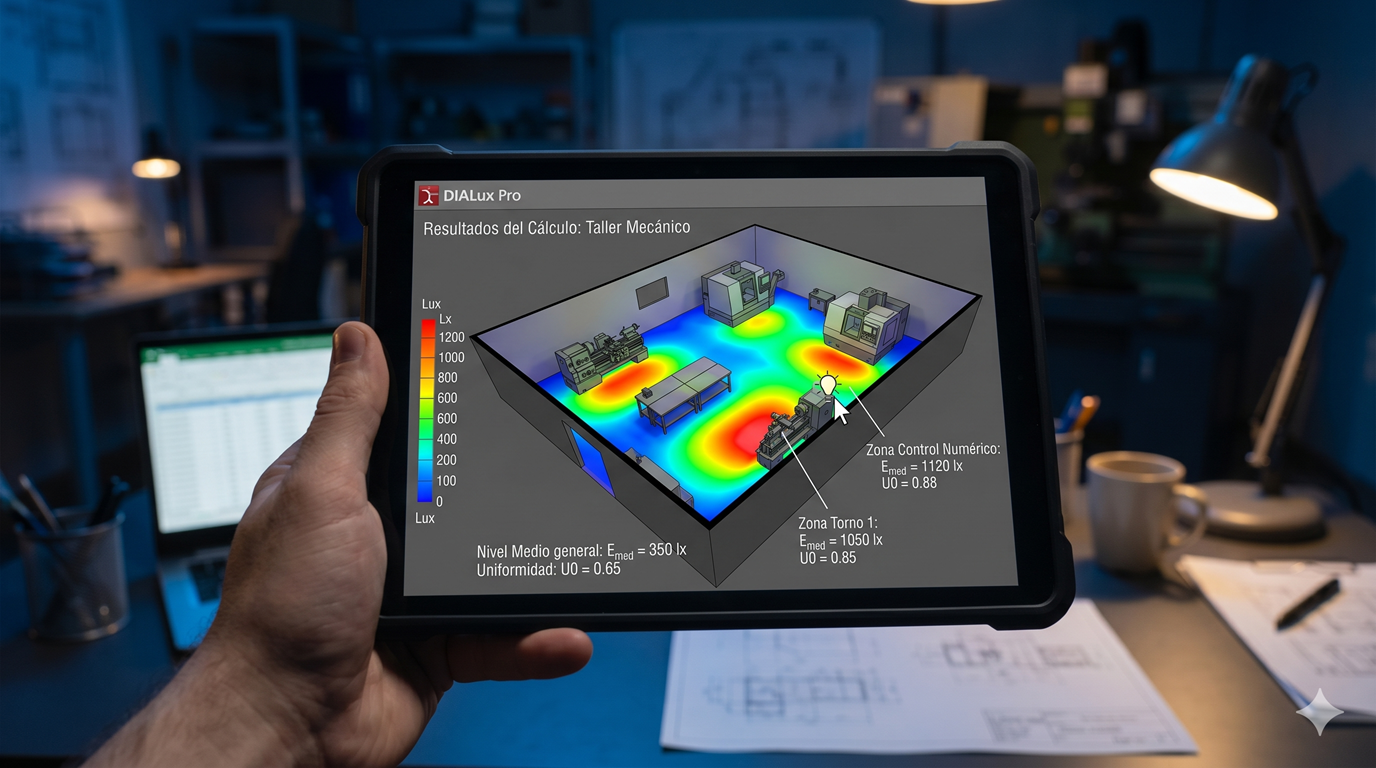

Aquí es donde entra el software específico de diseño lumínico. Los dos programas líderes en el mercado mundial (y que son gratuitos) son DIALux (DIALux EVO) y Relux.

Estos programas permiten al proyectista:

• Importar planos CAD (.dwg) para levantar el edificio en 3D rápidamente.
• Insertar archivos fotométricos reales (archivos .LDT o .IES) proporcionados por fabricantes como Philips o Simon, que simulan exactamente cómo la luminaria real emitirá el haz de luz.
• Calcular instantáneamente si la instalación cumple con la norma UNE-EN 12464-1 (Iluminación para lugares de trabajo en interiores).
• Generar la memoria justificativa en PDF que se incluirá en el Proyecto Eléctrico final.

# Este script simula una calculadora básica del "Método de los Lúmenes".
# Calcula de forma muy aproximada cuántas luminarias se necesitan en una sala.

def calcular_luminarias(area_m2, lux_deseados, lumenes_por_luminaria,
                        factor_utilizacion, factor_mantenimiento):
    """
    Fórmula: Flujo Total (Φ) = (E * S) / (Cu * Fm)
    Cantidad = Flujo Total / Flujo de 1 luminaria
    """

    # 1. Calculamos el Flujo Luminoso total necesario para la sala
    flujo_total_requerido = (lux_deseados * area_m2) / (factor_utilizacion * factor_mantenimiento)

    # 2. Dividimos entre lo que emite cada luminaria
    cantidad_exacta = flujo_total_requerido / lumenes_por_luminaria

    # 3. Redondeamos hacia arriba para asegurar la iluminación
    import math
    cantidad_final = math.ceil(cantidad_exacta)

    print(f"--- CÁLCULO APROXIMADO DE LUMINARIAS ---")
    print(f"Superficie: {area_m2} m² | Requisito: {lux_deseados} lx")
    print(f"Flujo total necesario: {flujo_total_requerido:.2f} lúmenes")
    print(f"Luminarias a instalar: {cantidad_final} unidades.")
    return cantidad_final

# Simulación para una oficina de 100m2 que necesita 500 lx (normativa).
# Usamos pantallas LED de 3000 lúmenes.
calcular_luminarias(area_m2=100,
                    lux_deseados=500,
                    lumenes_por_luminaria=3000,
                    factor_utilizacion=0.6,    # Reflejos en paredes claras
                    factor_mantenimiento=0.8)  # Pérdida de luz por polvo/tiempo
