Esquema multifilar
1. Introducción a la representación de sistemas de control
Para diseñar, montar y mantener un sistema de control industrial, es fundamental saber interpretar y elaborar la documentación técnica. En este módulo aprenderás a reconocer los distintos tipos de esquemas y simbologías utilizados en automatización.
2. Tipos de esquemas eléctricos
En automatización se utilizan varios tipos de esquemas, cada uno con un propósito diferente.

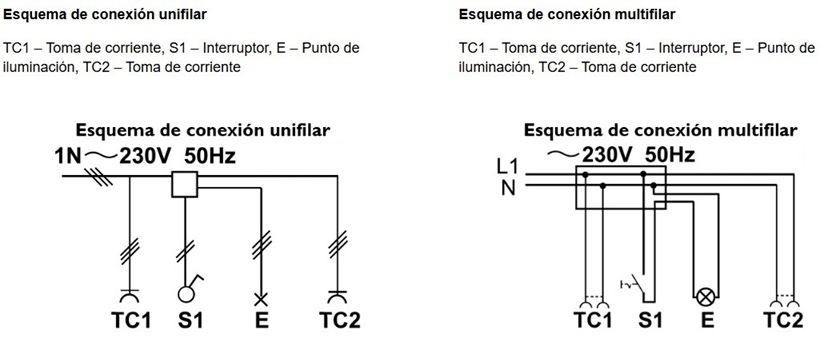

Comparación entre esquemas unifilares y multifilares
2.1. Esquema unifilar
Representa la instalación de forma simplificada, usando una sola línea por circuito. Es útil para ver la estructura general.

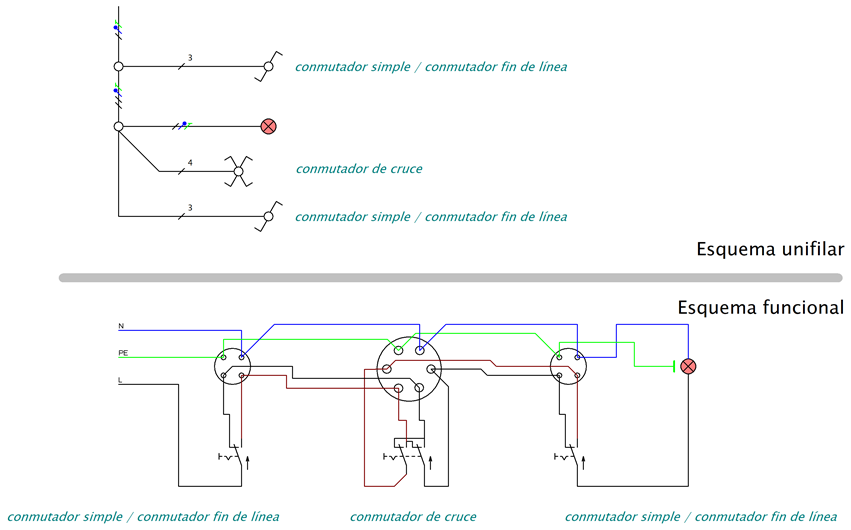

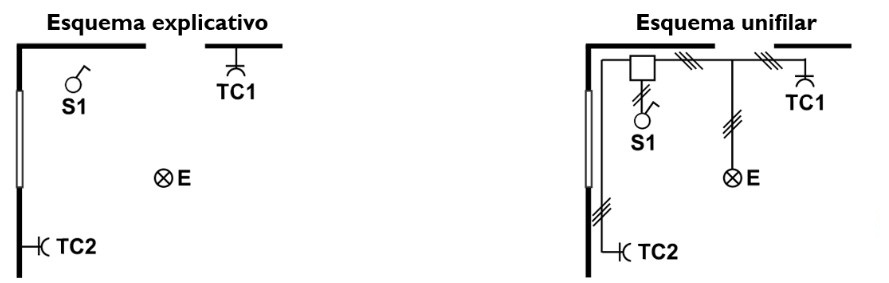

Esquema explicativo vs unifilar

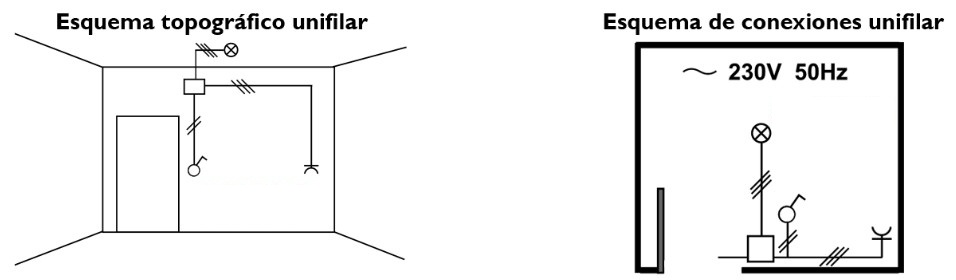

Esquema unifilar topográfico y esquema de conexiones

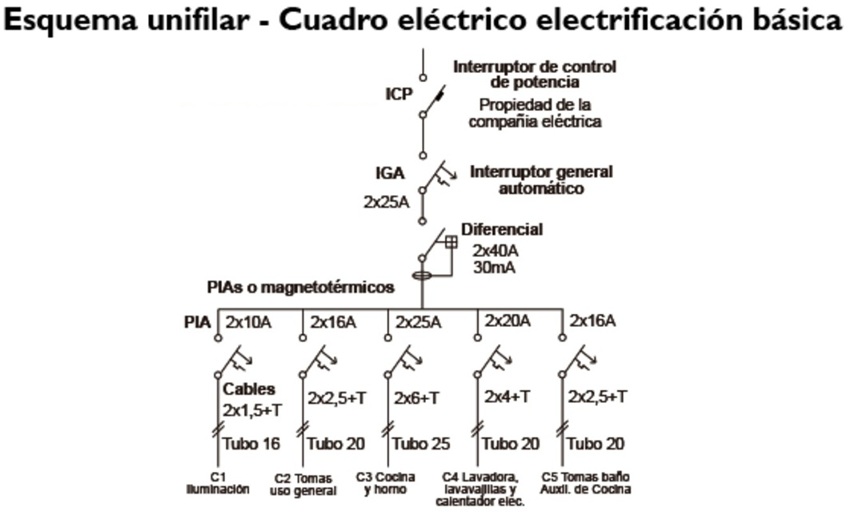

Esquema unifilar cudadro básico

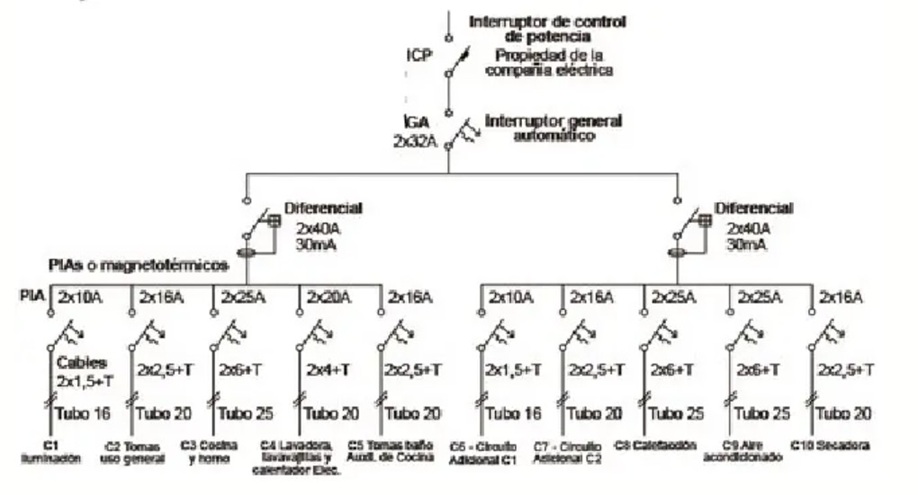

Esquema unifilar cudadro control elevado
2.2. Esquema multifilar
Muestra cada conductor por separado. Es el más utilizado para cuadros eléctricos.

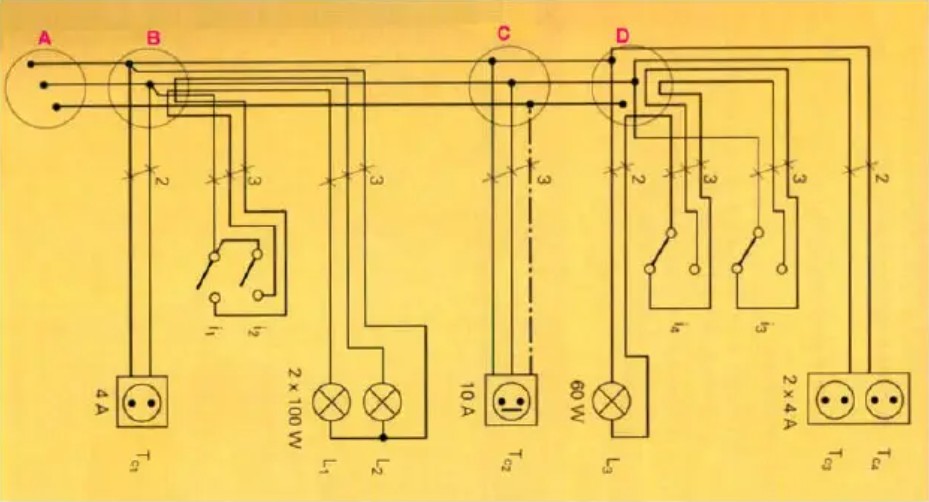

Esquema multifilar vivienda
Un esquema multifilar es una representación detallada de un circuito eléctrico donde todos los conductores (fase, neutro, tierra) se dibujan individualmente como líneas separadas, mostrando cada hilo de un cable, lo que permite comprender a fondo las conexiones, protecciones y funcionamiento, a diferencia del unifilar que los simplifica, siendo útil para instalaciones que requieren gran detalle, como en automatismos o estudios funcionales, usando símbolos normalizados para cada componente y sus conexiones específicas.
El esquema multifilar o esquema real. Este tipo de esquema contribuye a una total comprensión, de forma rápida y precisa de todos los elementos que conforman el plano de una instalación eléctrica, pues muestra todos los conductores (exceptuando en algunos casos la toma de tierra) y los componentes que intervienen en determinado tipo de circuito eléctrico

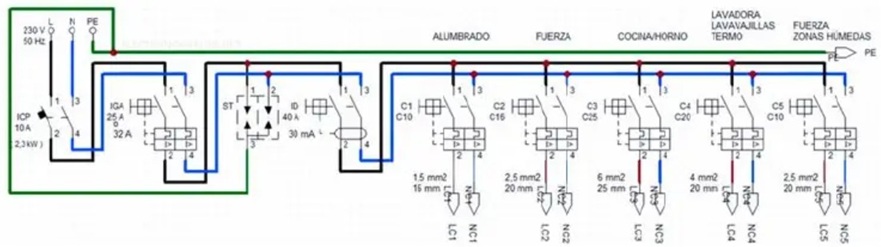

Esquema multifilar cuadro
En los esquemas eléctricos multifilares cada cable del circuito es representado por una única línea

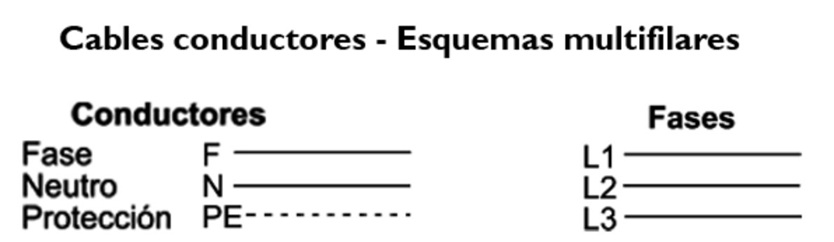

Cables conductores en esquemas multifilares
En el diagrama unifilar todos los cables conductores se representan con una sola línea o trazo En el diagrama multifilar los cables conductores son representados por líneas, cada una de ellas representa a un cable conductor. También los símbolos que representan a los distintos elementos de la instalación son diferentes

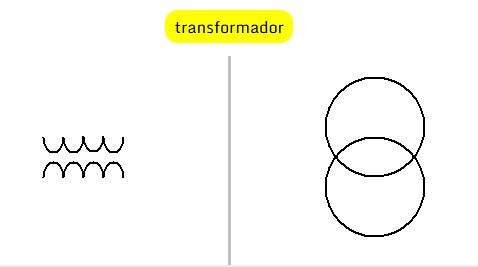

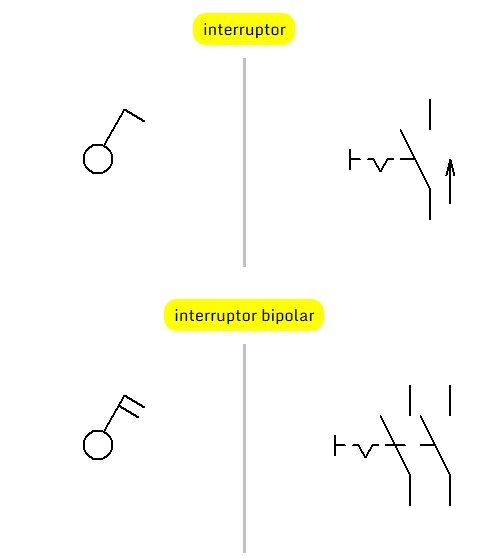

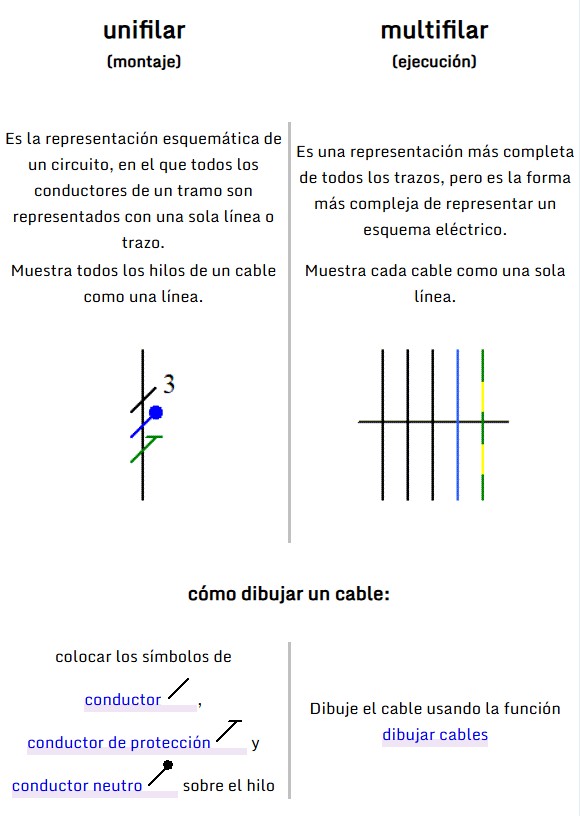

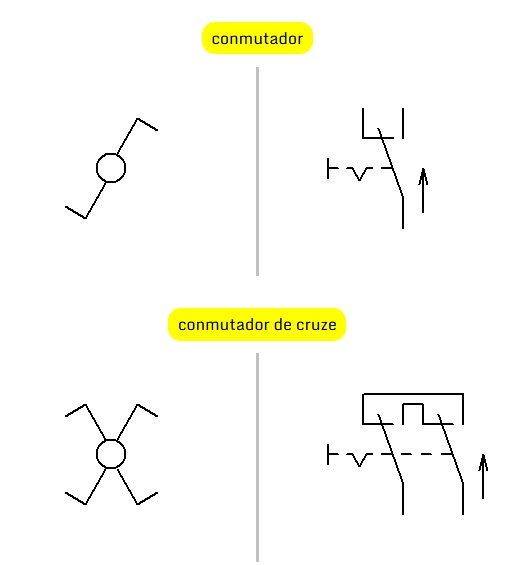

Comparación diagramas
2.3. Esquema funcional o de principio
Explica cómo funciona el sistema, sin entrar en detalles de cableado.
diagrama explicativo vs unifilar
3. Simbología normalizada
Para que cualquier técnico pueda entender un esquema, se utilizan símbolos normalizados según normas como IEC o UNE.

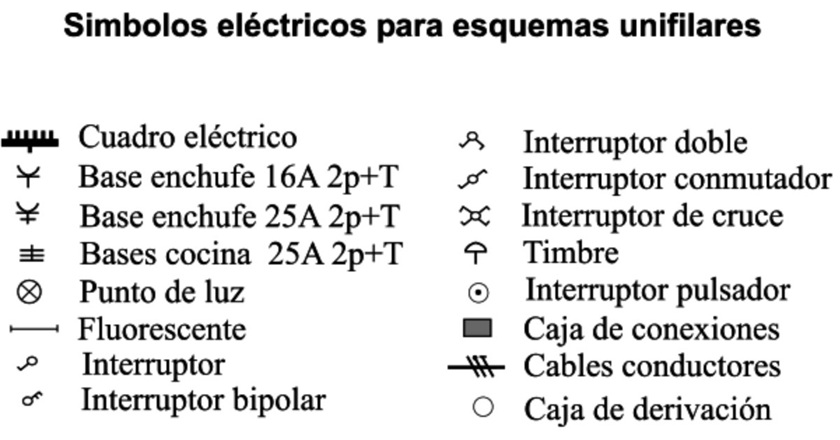

Simbología unifilar

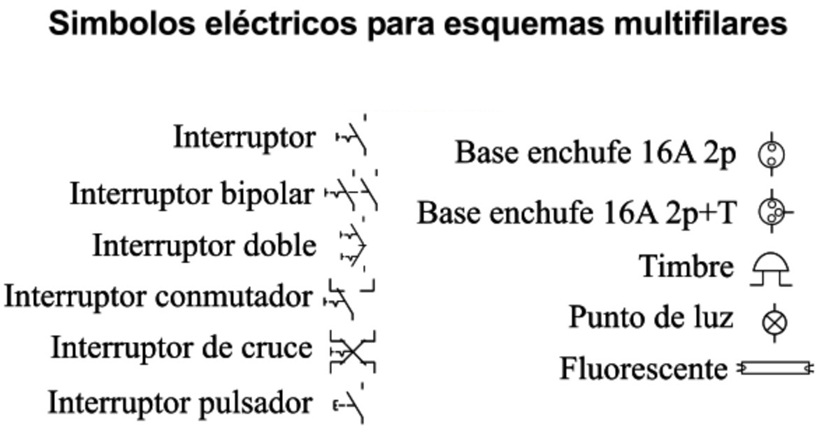

Simbología multifilar
4. Numeración y referencias cruzadas
Los esquemas incluyen referencias que permiten localizar rápidamente cada elemento en el cuadro.
Elementos típicos
- Números de borne
- Etiquetas de cables
- Referencias de contactos asociados
- Marcado de entradas y salidas del PLC
5. Planos de distribución y montaje
Además de los esquemas eléctricos, un proyecto incluye planos que muestran la disposición física de los componentes dentro del cuadro o instalación.

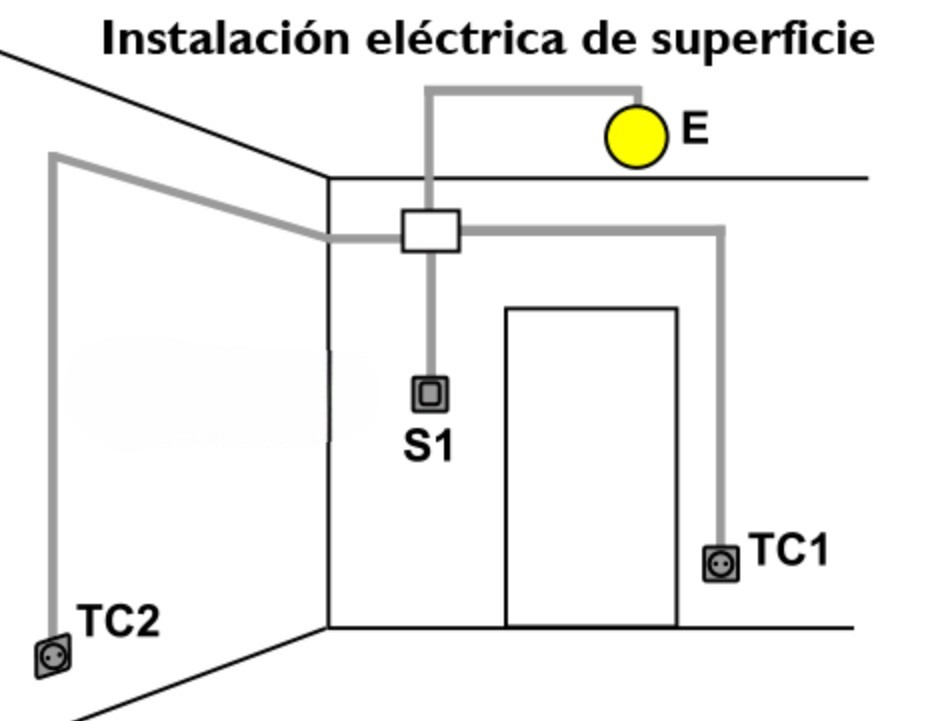

instalacion eléctrica de superficie
Incluyen:
- Distribución de canaletas
- Ubicación de contactores, PLC y borneros
- Rutas de cableado
- Dimensiones y distancias
6. Documentación final del proyecto
Un proyecto de automatización debe incluir toda la documentación necesaria para su instalación, mantenimiento y futuras ampliaciones.
Documentos habituales
- Esquemas eléctricos
- Listas de materiales
- Planos de montaje
- Programas del PLC
- Manual de funcionamiento

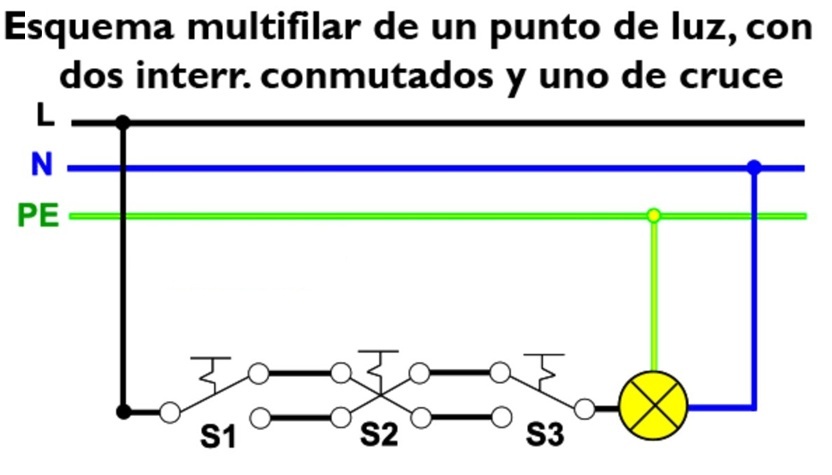

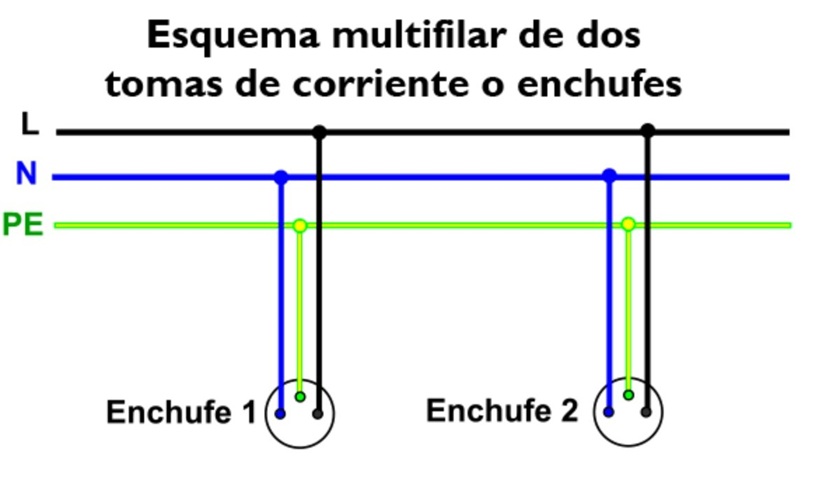

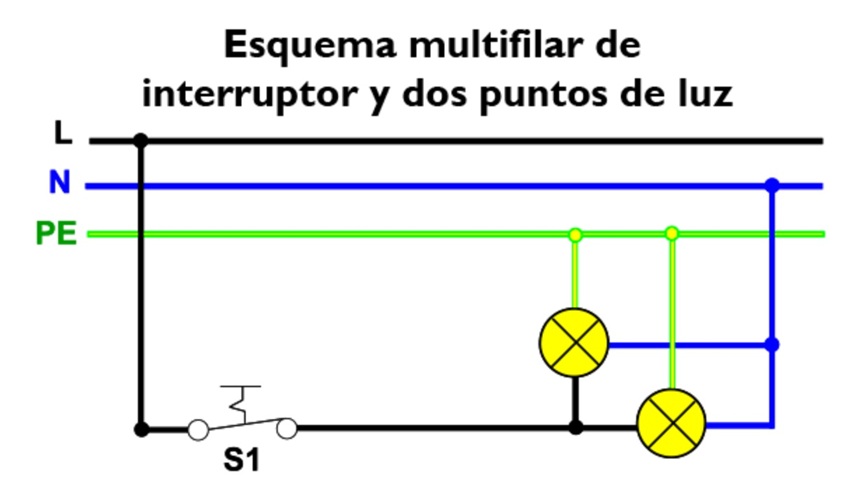

Ejemplos de diagramas

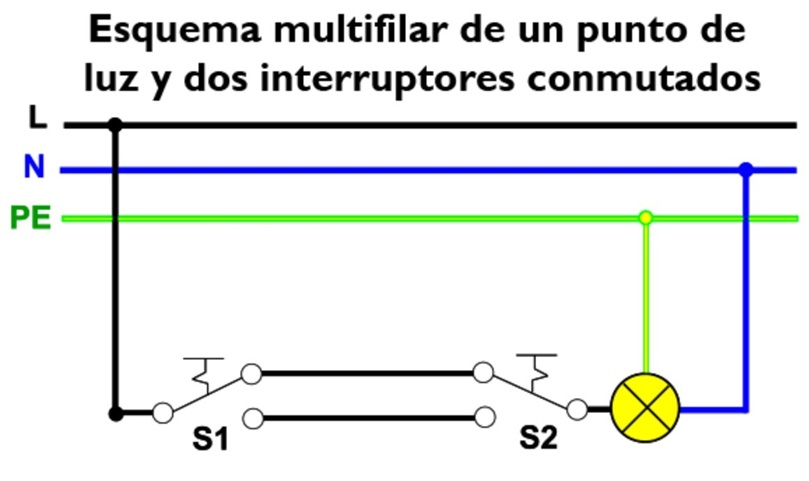

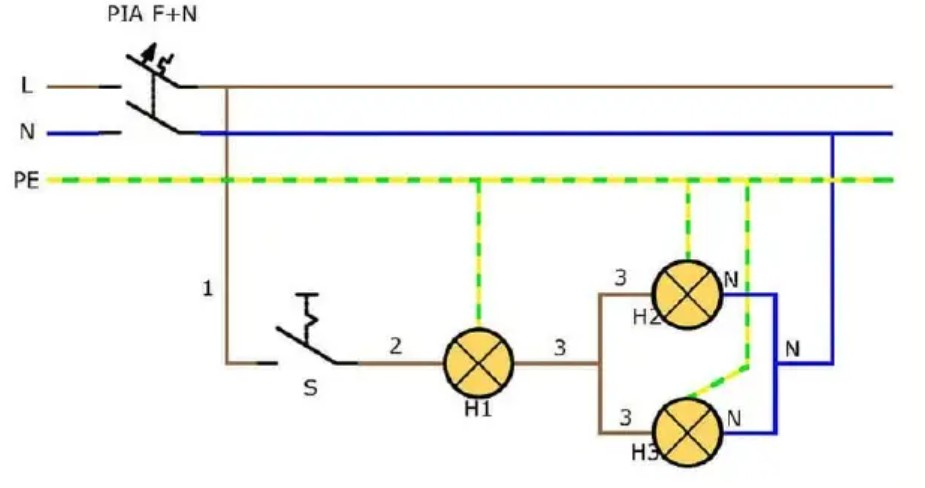

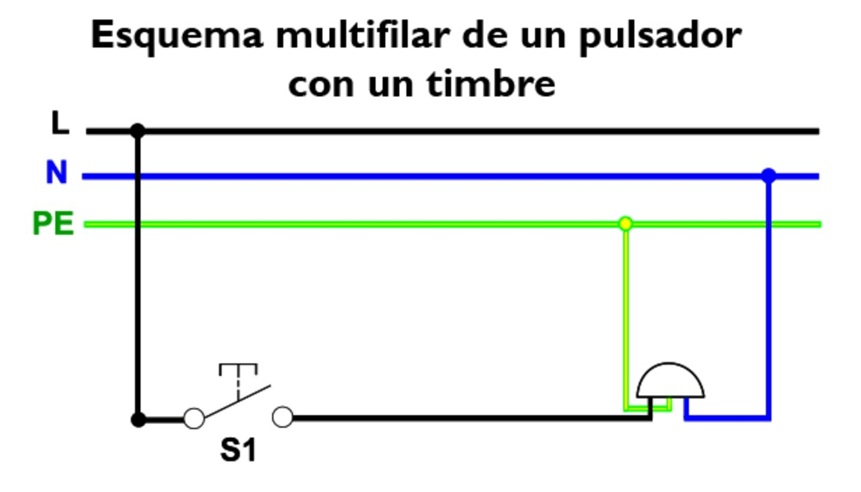

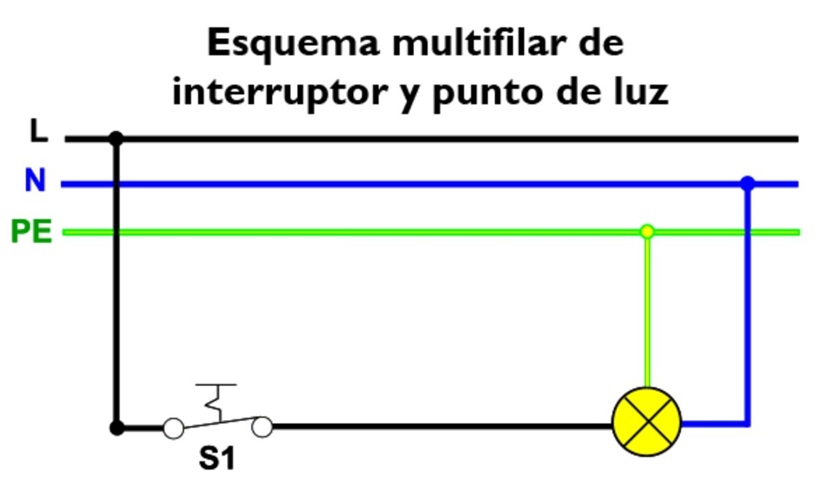

Siguen unos ejemplos de diagramas multifilares basicos
