1. Introducción al sistema de control
Un sistema de control industrial está formado por varios elementos que trabajan juntos para supervisar y actuar sobre una máquina o proceso. En este módulo veremos los componentes más importantes: sensores, actuadores, señales, acondicionamiento y controladores.

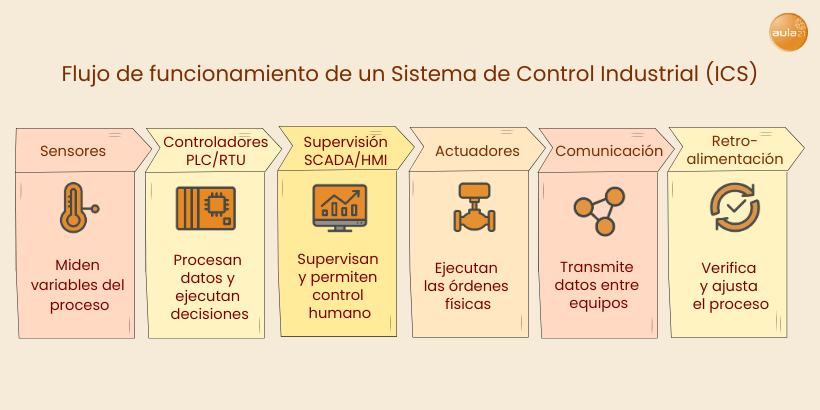

Como funcionan
- Medición: Sensores recogen datos (temperatura, presión, flujo) de la planta.
- Comparación: El controlador compara estos datos con los puntos de ajuste (setpoints) definidos.
- Acción: El sistema genera comandos para ajustar las variables mediante actuadores (válvulas, motores).
- Retroalimentación: Se usa un lazo cerrado donde la salida del proceso informa a la entrada para corrección continua (feedback).
Componentes Clave
- Controladores Lógicos Programables (PLC): "Cerebro" que automatiza tareas específicas y controla actuadores.

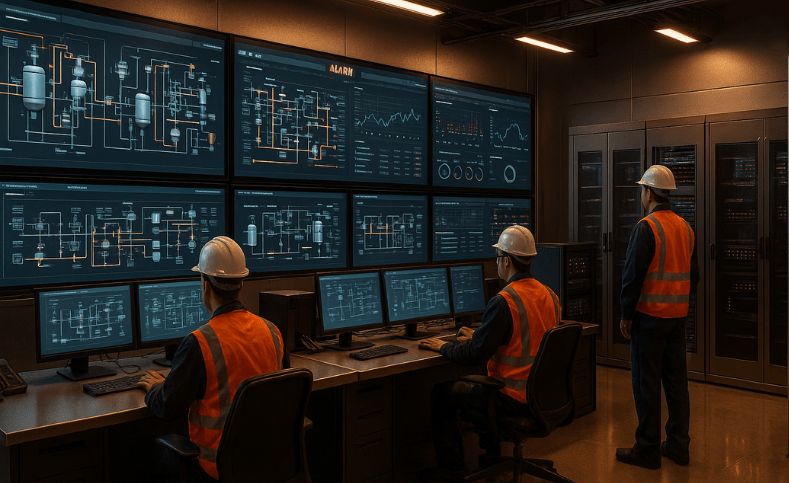

- Sistemas SCADA: Recopilan datos en tiempo real para supervisión y control remoto de toda la planta.
- Sistemas de Control Distribuido (DCS): Para procesos continuos grandes (refinerías, química).
- Interfaces Hombre-Máquina (HMI): Pantallas que permiten a los operadores ver y ajustar el proceso.
Aplicaciones comunes
- Energía: Generación y distribución.
- Manufactura: Líneas de producción, control de calidad.
- Petroquímica y Química: Procesos continuos y peligrosos.
- Agua y Saneamiento: Control de plantas de tratamiento y redes.
- Transporte e Infraestructuras
Beneficios
- Mayor eficiencia, rendimiento y productividad.
- Mejora de la seguridad y fiabilidad operativa.
- Reducción de errores humanos y desperdicio.
- Optimización del consumo energético y cumplimiento de calidad.
2. Sensores

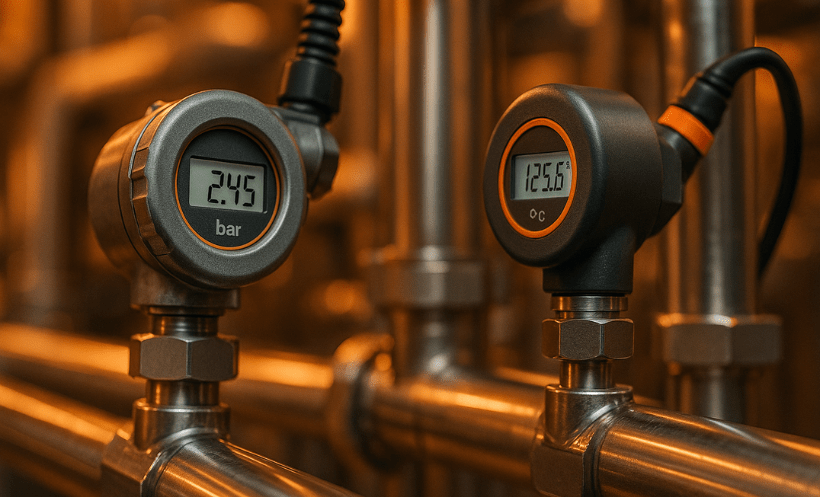

Los sensores son los “ojos y oídos” del sistema. Detectan variables físicas como posición, temperatura, nivel, presión o presencia de objetos.
Tipos de sensores más comunes
- Finales de carrera
- Inductivos
- Capacitivos
- Fotoeléctricos
- Ultrasonidos
- Termopares y sondas PT100
3. Actuadores
Un actuador es un dispositivo mecánico responsable de convertir energía en movimiento , desempeñando una función esencial en los sistemas de control y automatización industrial . Los actuadores reciben una señal de control y la transforman en una acción mecánica, como mover, abrir, cerrar, empujar o girar componentes de una válvula, máquina o sistema.
4. Señales: digitales y analógicas
Las señales son la forma en que la información viaja entre sensores, actuadores y el PLC.
Señales digitales
Solo tienen dos estados: 0/1, abierto/cerrado, ON/OFF.
Señales analógicas
Representan valores continuos, como temperatura o nivel. Suelen usar rangos estándar como 4–20 mA o 0–10 V.
5. Acondicionamiento de señal
Algunas señales necesitan ser adaptadas antes de llegar al PLC. Esto se hace mediante módulos de acondicionamiento.
Funciones típicas
- Filtrado
- Aislamiento
- Conversión (por ejemplo, 0–10 V a 4–20 mA)
- Amplificación

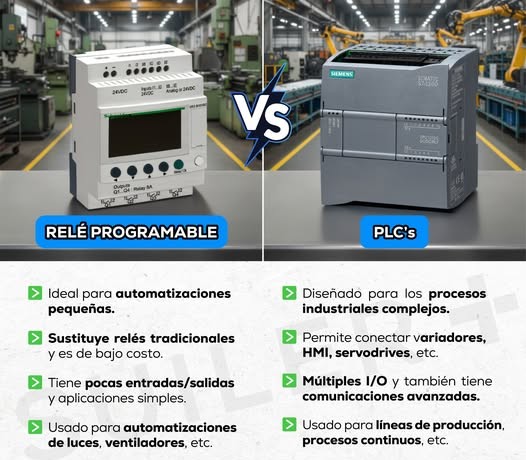

6. Controladores: PLC y relés programables

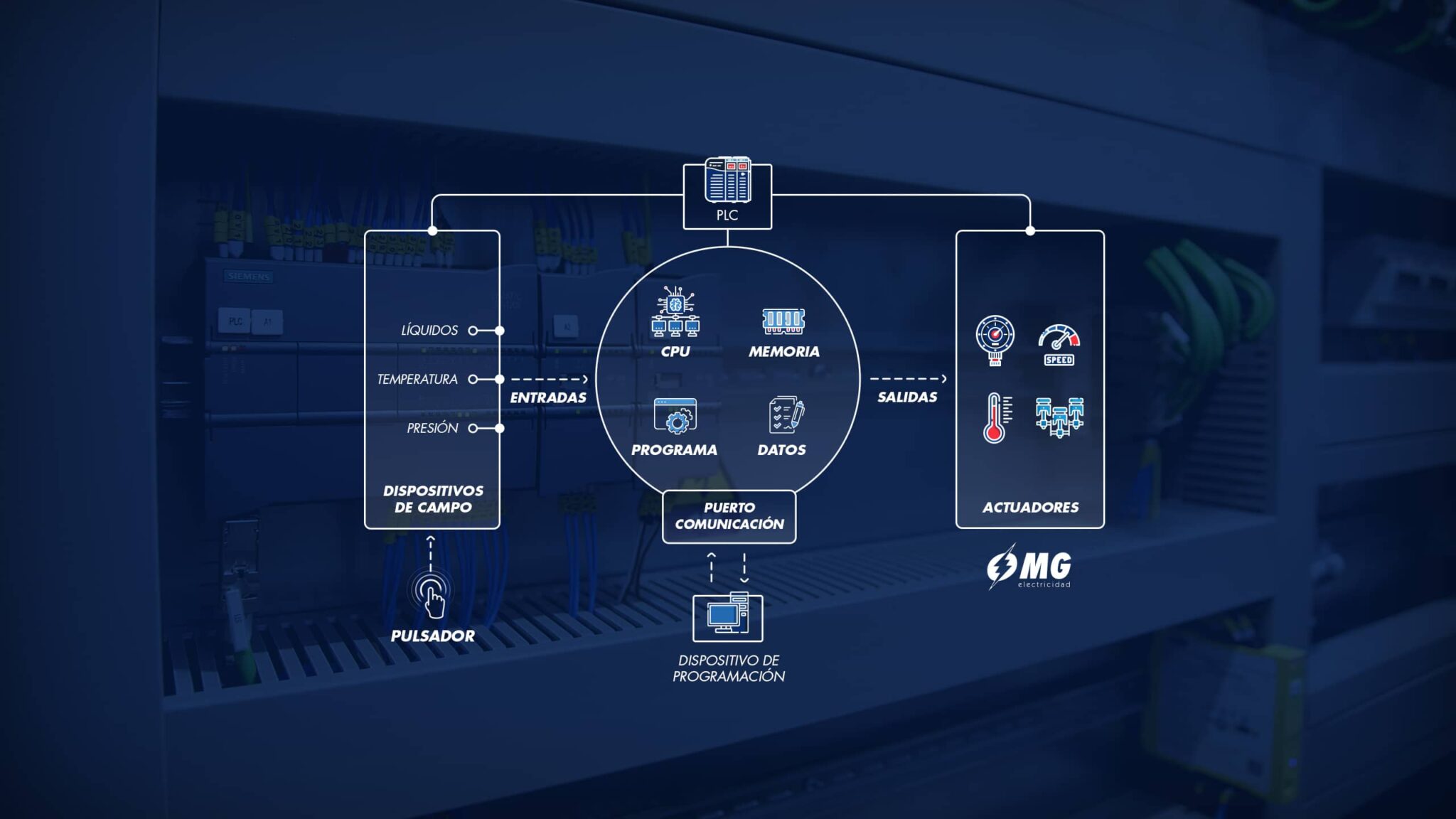

El controlador es el “cerebro” del sistema. Recibe señales, toma decisiones y envía órdenes a los actuadores.
Funciones principales
- Leer entradas
- Ejecutar el programa
- Activar salidas
- Gestionar alarmas y diagnósticos
