3.5 Operaciones de carga, borrado y chequeo on-line de la CPU

Introducción Técnica

En el entorno industrial, interactuar con una CPU no se limita a "enviar el código". Implica un ciclo de trabajo que garantiza la integridad del proceso. Un error en la carga de un programa puede detener una línea de producción completa o, en el peor de los casos, causar daños materiales. Aprenderemos a gestionar el hardware mediante herramientas de diagnóstico y protocolos de seguridad.

1. Gestión Profesional de Archivos de Proyecto

Un proyecto de PLC moderno es una base de datos compleja. Por ejemplo, en Siemens TIA Portal, un proyecto no es un solo archivo, sino una estructura de carpetas.

La gestión eficiente de los programas en los autómatas programables industriales (PLC) es fundamental para garantizar un control seguro y eficiente de los procesos secuenciales en sistemas de automatización. El proceso de carga, borrado y chequeo on-line de los programas en la CPU del autómata, así como la gestión adecuada de los archivos de programas, son operaciones que requieren precisión y conocimiento de las herramientas y procedimientos adecuados.

Las herramientas de entorno de programación de autómatas proporcionan una interfaz que permite al técnico o ingeniero interactuar con el PLC, desarrollar, modificar y mantener los programas de control. Estas plataformas ofrecen funciones esenciales para la gestión de programas, como la edición, simulación, carga, verificación y almacenamiento de archivos de programas.

1.1 Archivado y Desarchivado (Zapping)

Una de las primeras tareas al trabajar con un PLC es la creación y gestión de los archivos de programa. Estos archivos contienen la lógica secuencial que define el comportamiento deseado del proceso automatizado. Es importante emplear una nomenclatura clara y estructurada para los archivos, facilitando su identificación y evitando confusiones en ambientes donde múltiples versiones o proyectos están presentes. Los sistemas de gestión de archivos del entorno de programación permiten organizar los programas en carpetas, realizar copias de seguridad y restauraciones, así como compartirlos entre diferentes estaciones de trabajo.

• Proyecto activo: Carpeta con múltiples archivos binarios.
• Archivo comprimido (.zap1X): Versión portátil y protegida para backups o envío por email.
• Librerías (.al1X): Contienen bloques estandarizados (FB/FC) reutilizables.

2. Carga de programas (Download)

La carga segura del programa en la CPU del autómata es una operación crítica. Antes de proceder, es fundamental verificar que el archivo a transferir corresponde con la versión correcta y ha sido previamente validado. El proceso de carga consiste en transferir el programa desde el ordenador de desarrollo hacia la memoria del autómata, proceso que puede realizarse a través de una conexión directa (por ejemplo, mediante cable USB, Ethernet o serie) o de manera remota, dependiendo de la arquitectura del sistema.

Durante la carga del programa, el entorno de programación suele realizar una serie de comprobaciones automáticas para detectar posibles errores de sintaxis o incompatibilidades con el hardware objetivo. Si se detectan problemas, es posible que la carga se detenga y se solicite al usuario corregirlos antes de continuar. En sistemas industriales, la carga segura implica también asegurar que no existan condiciones peligrosas en el proceso antes de iniciar la transferencia, como la presencia de maquinaria en movimiento o estados intermedios que puedan resultar en fallos de operación.

Existen dos tipos de carga críticos que el técnico debe diferenciar:

1. Carga de Hardware: Transfiere la configuración de módulos, IPs y buses. Suele requerir que la CPU pase a modo STOP.
2. Carga de Software: Transfiere los bloques lógicos. En muchos casos se permite "Carga en RUN" (cambios rápidos sin detener la máquina).

3. Chequeo On-line y Monitorización

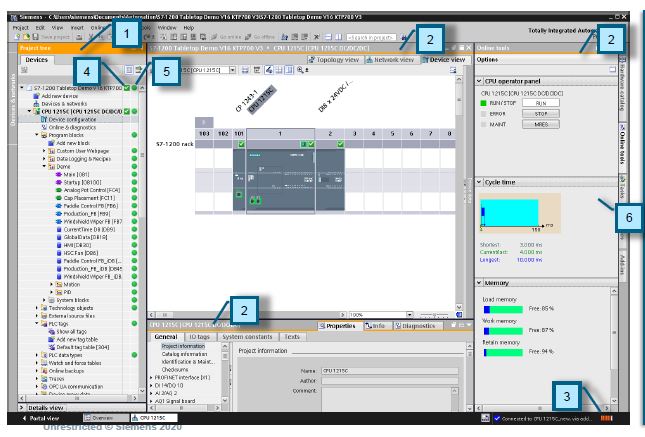

Una vez cargado el programa, las funciones de chequeo on-line permiten supervisar en tiempo real el funcionamiento del sistema. El modo on-line del entorno de programación conecta el ordenador con la CPU del autómata, permitiendo visualizar el estado de las variables, detectar posibles errores lógicos y monitorizar la ejecución de las instrucciones paso a paso. Esta funcionalidad es esencial para la puesta en marcha y el diagnóstico de incidencias, ya que proporciona información inmediata sobre el comportamiento del proceso y la respuesta del sistema de control.

Durante el chequeo on-line, el usuario puede observar el flujo de ejecución del programa, identificar si las condiciones de transición entre etapas se cumplen correctamente y verificar el estado de las entradas y salidas físicas y virtuales. Algunas plataformas permiten además forzar manualmente valores en determinadas variables para simular condiciones específicas del proceso, lo que resulta útil para pruebas y validaciones antes de la operación definitiva.

El modo on-line es la "radiografía" del PLC. Nos permite ver el valor de las variables mientras la máquina trabaja.

• Monitorización de bloques: Las líneas del esquema Ladder se iluminan en verde (activas) o azul (inactivas).
• Tabla de observación (Watch Table): Lista personalizada de variables para forzar valores o ver cambios rápidos.
• Buffer de Diagnóstico: Es el historial de eventos del PLC. Si el PLC tiene un error (LED rojo), la respuesta está aquí.

La gestión de programas en autómatas programables sigue un protocolo estructurado que garantiza operaciones seguras y eficientes. Este procedimiento abarca las fases de carga, eliminación y monitoreo en tiempo real del software de control.

Preparación del entorno de trabajo:

Antes de iniciar cualquier modificación en el sistema, es fundamental confirmar la versión correcta del programa que será implementado. Debe realizarse una verificación de integridad del archivo, asegurando su compatibilidad total con la configuración del hardware objetivo. Paralelamente, se debe garantizar que el proceso industrial esté detenido o en un estado seguro que permita la intervención sin riesgos.

Transferencia y validación:

La fase de carga del programa requiere establecer una conexión estable entre la estación de programación y el controlador. Durante esta transferencia, el entorno de desarrollo realiza comprobaciones automáticas que validan la sintaxis y detectan posibles conflictos con la configuración existente.

Operaciones de monitoreo:

Una vez implementado el programa, se activa el modo de supervisión en línea, que permite observar la ejecución en tiempo real, verificar el estado de las señales y diagnosticar el comportamiento del sistema automatizado.

Gestión de versiones y respaldo:

Como práctica esencial, mantener un sistema organizado de versiones y realizar copias de seguridad antes de cada modificación importante previene la pérdida de datos y facilita la recuperación ante posibles fallos.

Implementación del respaldo de seguridad:

El primer paso operativo consiste en generar una copia de respaldo del programa actualmente instalado en la CPU del autómata. Este archivo de seguridad debe almacenarse en una ubicación segura y de fácil acceso, preferiblemente en un servidor de red o dispositivo externo, para garantizar su disponibilidad en caso de necesidad de recuperación.

Proceso de transferencia del programa:

La carga del nuevo software se realiza mediante el entorno de desarrollo, transfiriendo el archivo desde la estación de programación hacia la memoria del controlador. Es fundamental monitorizar activamente esta operación para identificar y resolver inmediatamente cualquier error de comunicación o incompatibilidad que pueda surgir durante la transferencia.

Supervisión en tiempo real:

Una vez cargado el programa, se establece una conexión en modo online que permite observar directamente la ejecución del sistema. Esta fase es crucial para validar la lógica de control, verificar el estado de todas las variables (tanto físicas como internas) y confirmar que la respuesta del proceso se ajusta a los parámetros de diseño.

Pruebas y documentación:

La validación operativa se completa mediante pruebas funcionales exhaustivas, que pueden realizarse con el proceso real (en condiciones controladas) o mediante simulaciones. Cada acción realizada debe ser metódicamente documentada, registrando tanto los procedimientos ejecutados como los resultados obtenidos, creando así un historial técnico completo.

Una gestión metódica de los archivos y de las operaciones de carga y verificación constituye el fundamento para lograr sistemas de automatización seguros, trazables y eficientes. Este enfoque disciplinado permite mantener un control riguroso sobre todas las modificaciones implementadas, asegurando simultáneamente la continuidad operativa y la máxima disponibilidad de los procesos industriales.

4. Borrado y Reseteo de la CPU

El borrado de programas en la CPU es otra función relevante, utilizada cuando se requiere liberar memoria, sustituir la lógica existente por una nueva versión o retirar un sistema de producción. El borrado debe realizarse con precaución, asegurando que se dispone de una copia de seguridad del programa y que la eliminación no interrumpirá el funcionamiento de otros sistemas interconectados. El entorno de programación suele solicitar confirmación antes de proceder con la eliminación para evitar pérdidas accidentales.

A veces es necesario limpiar la memoria por completo (MRES).

• Borrado de bloques: Elimina la lógica pero mantiene la configuración IP.
• Reset a valores de fábrica: Borra absolutamente todo, incluyendo la dirección IP y contraseñas. Se usa al reutilizar un PLC en un nuevo proyecto.

La gestión de backups o copias de seguridad es una práctica imprescindible en cualquier entorno industrial. Antes de realizar modificaciones significativas en el programa del autómata, es recomendable generar una copia de seguridad del archivo actual y almacenarla en un lugar seguro, preferiblemente en un servidor centralizado o sistema de almacenamiento externo. Los backups permiten restaurar rápidamente el sistema en caso de fallos, errores de programación o corrupción de archivos, minimizando los tiempos de parada y las pérdidas asociadas.

Mantenimiento y eliminación controlada:

La fase final del ciclo incluye la eliminación programada de versiones obsoletas del software, operación que solo debe realizarse después de confirmar la existencia y accesibilidad de copias de seguridad verificadas. Esta gestión proactiva del espacio de memoria contribuye a la eficiencia general del sistema.
