1. Más allá de la inspección visual
Durante la lección anterior vimos cómo el Checklist Físico nos ayuda a validar conectores y rutas. Sin embargo, el hecho de que un cable Ethernet Cat 6A "parezca" bien crimpado y de que haga "ping" no significa que esté sano. Un cable mal instalado puede funcionar perfectamente a 10 Mbps y colapsar por completo cuando la red industrial intente transferir datos a 1 Gbps (Gigabit). Para estar 100% seguros y cumplir con el SAT, un técnico de UF1794 debe realizar una Certificación Instrumental.

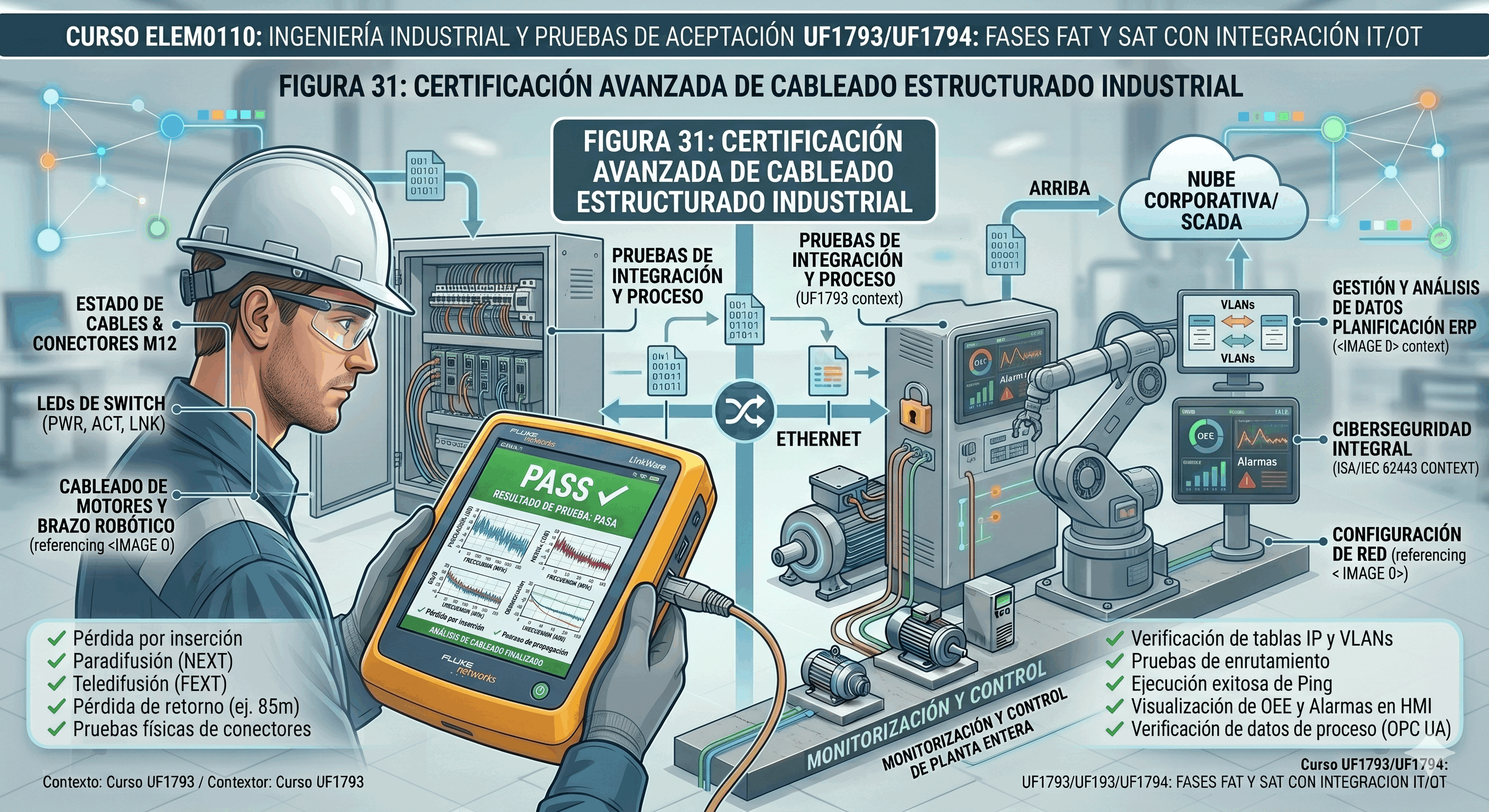

La certificación requiere equipos de altísima precisión (como la familia DSX de Fluke Networks). El equipo consta de dos unidades (Principal y Remota) que inyectan barridos de frecuencia en ambos extremos del cable para medir sus propiedades eléctricas a alta velocidad, comparándolas con los estrictos límites de las normas internacionales (ISO/IEC 11801 o TIA/EIA-568).
⚠️ La importancia de la Calibración (Set Reference): Antes de auditar el primer cable de la planta, es obligatorio calibrar el certificador. Esto se hace conectando la Unidad Principal directamente a la Unidad Remota usando sus propios adaptadores. El equipo mide la resistencia intrínseca de sus propios cables de prueba y "pone el contador a cero". Si te saltas este paso, el equipo sumará la pérdida de sus propios latiguillos a las mediciones de la red, provocando que cables perfectamente sanos obtengan un falso suspenso (FAIL).
2. Parámetros Críticos en Cobre
El informe de certificación arrojará muchos gráficos, pero hay cuatro parámetros vitales que determinan si el cable pasa (PASS) o falla (FAIL):
- Wiremap (Mapeo de Hilos): Es la prueba más básica. Comprueba que el Pin 1 va al Pin 1, el Pin 2 al Pin 2, etc. Detecta circuitos abiertos, cortocircuitos y pares cruzados.
- Insertion Loss / Atenuación: Mide cuánta energía de la señal se pierde desde que entra por un extremo hasta que sale por el otro. Si un cable es demasiado largo (más de 100m) o está degradado, la señal llegará tan débil que el switch no podrá leerla.
- NEXT (Near-End Crosstalk - Diafonía): Es el "ruido" o interferencia electromagnética que un par de hilos induce sobre los otros pares *del mismo cable* en el extremo de transmisión. Si destrenzas demasiado los hilos al crimpar un conector RJ45 o M12, el campo magnético de un hilo saltará al contiguo, corrompiendo los datos a altas frecuencias. Es la causa de fallo número uno en las auditorías.
- Return Loss (Pérdida de Retorno): Mide la cantidad de señal que "rebota" y vuelve hacia el emisor debido a cambios bruscos de impedancia. Suele ser causado por curvas muy cerradas de 90 grados (como vimos en el checklist) o cables defectuosos de fábrica.
3. Certificación en Fibra Óptica (Tier 1 y Tier 2)
Si la red troncal (Backbone) de la planta utiliza fibra óptica, la certificación es diferente y se divide en dos niveles:
- Tier 1 (OLTS): Utiliza un Optical Loss Test Set (Medidor de pérdida óptica). Inyecta luz continua en un extremo y mide cuánta luz sale por el otro. El objetivo es comprobar que el "Presupuesto Óptico" (Loss Budget) está dentro de lo permitido. Si se pierde demasiada luz, suele deberse a conectores sucios (polvo).
- Tier 2 (OTDR): Es un análisis avanzado. Un Reflectómetro Óptico en el Dominio del Tiempo (OTDR) inyecta pulsos de luz láser ultracortos y analiza el reflejo. Permite ver un "mapa de radar" de todo el cable, detectando a cuántos metros exactos hay un empalme defectuoso, una curva excesiva o una rotura física del cristal.
4. El Entregable: El Informe de Certificación
La culminación de esta prueba es el Informe de Certificación (PDF). El equipo generará un documento detallado por cada cable de la planta, sellado con la fecha, el operador y el veredicto (PASS/FAIL).
Para el integrador de la red, este informe es un "seguro de vida". Si dentro de dos años el cliente afirma que la máquina falla por culpa de la red instalada, el integrador puede sacar el Informe de Certificación y demostrar que, en el momento de la entrega (SAT), el cableado superó los estándares de telecomunicaciones más estrictos del mundo. Sin este documento firmado, el integrador queda indefenso ante reclamaciones futuras.
Fuente: Elaboración propia / Licencia: CC BY-NC 4.0.
📝 Evaluación Técnica: Parámetros de Certificación
1. ¿Cuál es el propósito fundamental de realizar una "Certificación Instrumental" del cableado de red durante la puesta en marcha (Commissioning) frente a una simple inspección visual?
2. Al leer un informe de certificación de un cable de cobre, el operario nota que ha fallado estrepitosamente en la prueba de "NEXT" (Near-End Crosstalk). ¿Qué significa esto y cuál es la causa más probable?
3. Para auditar y certificar una instalación de fibra óptica, se requiere conocer la atenuación total y poder "ver" si hay algún defecto puntual en un empalme a lo largo de un kilómetro de cable. ¿Qué instrumento especializado se utiliza para este análisis?
🤖 Ejercicio Práctico 9: Parseador de Reportes de Certificación
Objetivo: Ver cómo los auditores IT/OT pueden automatizar la revisión de cientos de informes de certificación en formato de texto o CSV para localizar rápidamente qué cables hay que volver a crimpar.
Copia el siguiente *prompt* y pégalo en un modelo de IA (como ChatGPT, Gemini o Claude).
