1. El Poder del Checklist en la Ingeniería
En el caos que supone la Puesta en Marcha (Commissioning) de una gran fábrica, con docenas de contratistas trabajando simultáneamente, la memoria es la peor herramienta de un ingeniero de UF1794. Creer que te "acordarás" de revisar si has conectado la malla del cable de red al chasis del cuadro número 14 es una receta para el desastre.
La aviación comercial y la medicina superaron este problema hace décadas mediante el uso de Checklists (Listas de Verificación). Una lista de verificación estandariza el proceso de auditoría, asegura que ningún detalle crítico se pase por alto y, lo más importante, proporciona un documento legal firmado que demuestra que el trabajo se hizo correctamente antes de entregar la instalación al cliente.

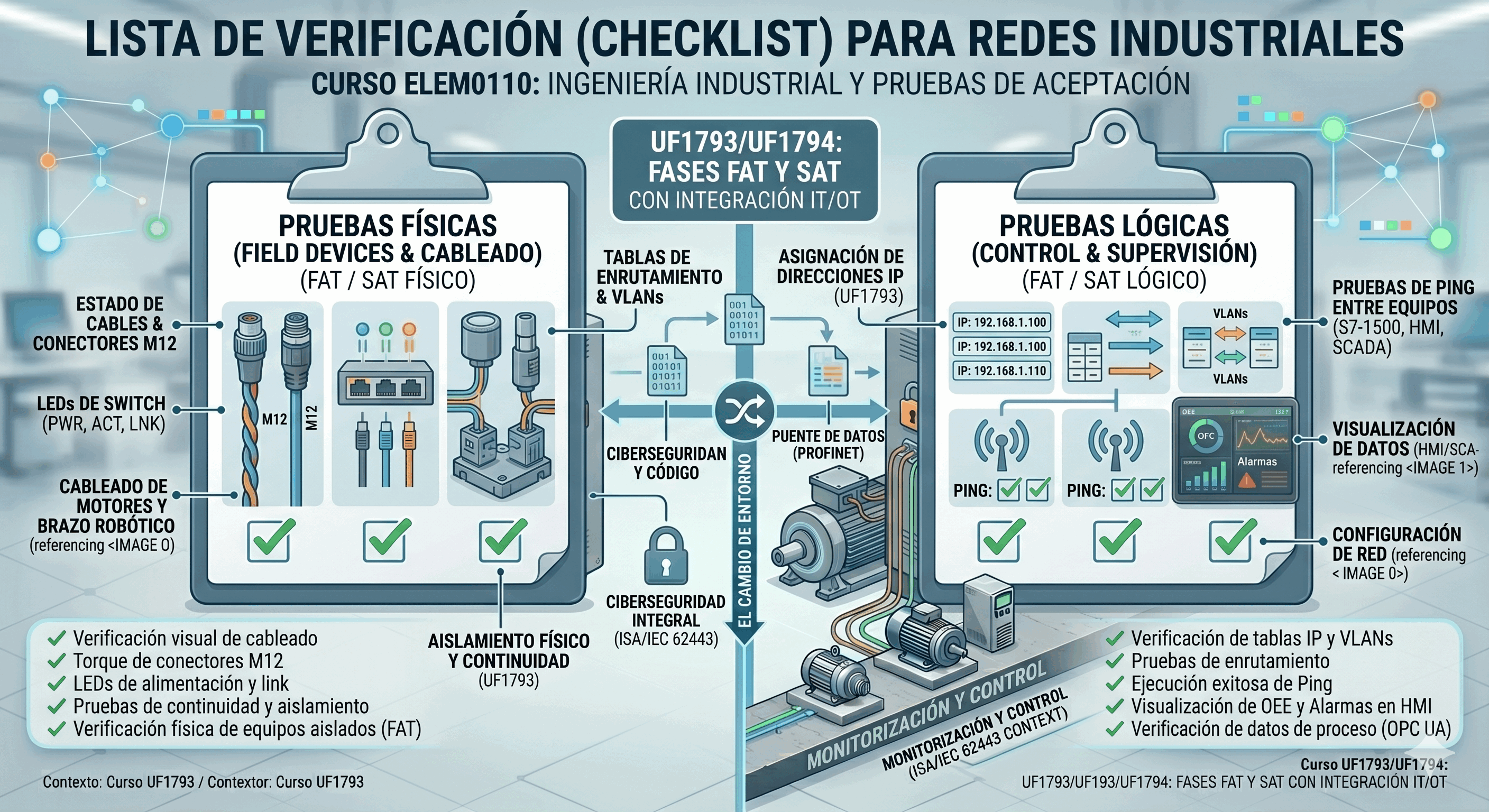

2. Lista de Verificación de Capa 1 (Física)
La regla de oro del diagnóstico de redes es: "Nunca busques un problema lógico hasta que la física esté validada". De nada sirve revisar tablas de enrutamiento IP si un conector está flojo. La lista física debe incluir:
- Etiquetado: ¿Todos los cables tienen etiquetas inborrables en AMBOS extremos indicando el origen y el destino (ej.
De: SW1-P4 / A: PLC2-P1)? - Conexiones y Torque: ¿Se ha aplicado el par de apriete correcto (con llave dinamométrica) a los conectores industriales M12? ¿Hacen "clic" los conectores RJ45?
- Puesta a Tierra (Grounding): ¿Está la malla de los cables STP conectada rígidamente al carril DIN de cobre en la entrada del armario? ¿Existe un cable equipotencial paralelo de gran sección?
- Integridad Mecánica: ¿Se respeta el radio de curvatura mínimo del cable (típicamente 10 veces su diámetro)? ¿Están los cables de red separados físicamente (en bandejas distintas) de los cables de potencia de los motores?
3. Lista de Verificación de Capas 2 y 3 (Lógica)
Una vez que el "hierro" está validado y los LEDs de enlace (Link) de los switches están en verde fijo, pasamos al mundo del software. Esta lista valida que los dispositivos pueden "hablarse" entre sí:
- Inventario de Direcciones: ¿Se ha documentado cada Dirección IP, Máscara de Subred y Puerta de Enlace (Gateway)? ¿Se ha comprobado con herramientas de escaneo (como Nmap o Advanced IP Scanner) que no hay IPs duplicadas en la planta?
- Nomenclatura (OT): En el caso de PROFINET, ¿se ha verificado con la herramienta DCP que cada dispositivo tiene el "Name of Station" exacto que espera el PLC principal?
- Topología y Redundancia: ¿Está activado el protocolo MRP o RSTP en todos los switches del anillo? ¿Se ha configurado correctamente UN solo dispositivo como Manager (MRM)?
- Puertos de Diagnóstico: ¿Se han cerrado/deshabilitado los puertos SPAN (Port Mirroring) que usamos durante el FAT para no dejar vulnerabilidades de seguridad abiertas?
4. Ejecución y Firma del Documento
Las listas de verificación no son meros trámites administrativos; son documentos "vivos" durante la prueba SAT (Site Acceptance Test). El integrador y el representante del cliente recorren la planta juntos. Por cada ítem, se realiza la comprobación visual o técnica. Si es correcta, se marca con un "PASS" y ambos firman. Si hay un fallo, se marca con "FAIL", se anota en la "Punch List" (como vimos en la lección 9.1), y no se procede al cierre del proyecto hasta que todos los ítems estén en verde.
Fuente: Elaboración propia / Licencia: CC BY-NC 4.0.
📝 Evaluación Técnica: Metodología de Checklist
1. Durante un SAT, un técnico empieza a revisar las tablas de enrutamiento IP en el portátil porque el PLC no ve a la periferia descentralizada. El gestor de proyecto le detiene y le pide que primero consulte el "Checklist de Capa Física". ¿Por qué?
2. ¿Cuál de los siguientes ítems pertenece indiscutiblemente al Checklist de Verificación de Capa Lógica (Capas 2 y 3)?
3. Durante la verificación física, el inspector anota un "FAIL" en el Checklist porque observa que un cable de red Cat6A hace una curva de 90 grados muy cerrada al entrar al armario eléctrico. ¿Por qué es esto un problema crítico?
🤖 Ejercicio Práctico 9: Automatizador de Checklist Lógico en Python
Objetivo: Ver cómo los ingenieros de puesta en marcha agilizan la validación lógica programando scripts que auditan la red en segundos.
Copia el siguiente *prompt* y pégalo en un modelo de IA (como ChatGPT, Gemini o Claude).
