1. El Plano de Detalle: Precisión en la Ejecución

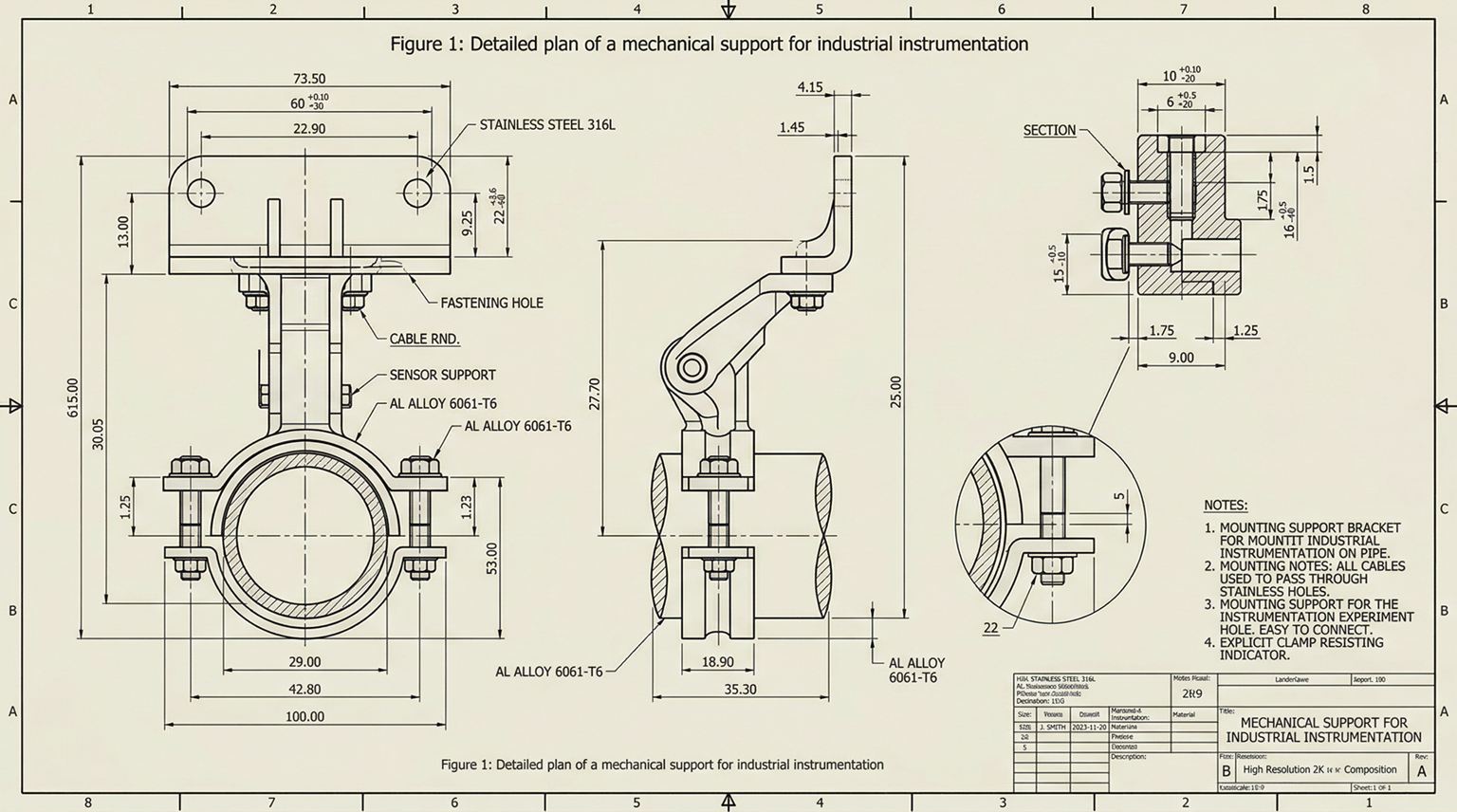

En el marco del certificado **ELEM0110**, el plano de detalle representa el último nivel de concreción técnica antes de la fabricación o el montaje físico. Si el plano de situación nos dice dónde está la planta y el layout dónde se ubica el equipo, el plano de detalle nos explica exactamente cómo se sujeta un sensor a una tubería o cómo se distribuyen los componentes dentro de un rack de control. Es el documento que elimina la incertidumbre y garantiza que las piezas fabricadas en taller encajen perfectamente en las estructuras de campo.
La importancia de este plano radica en su capacidad para mostrar lo "invisible" en los planos generales. Mediante el uso de escalas de ampliación (ISO 5455) y secciones transversales, podemos definir grosores de placa, tipos de tornillería, radios de curvatura de cables y acabados superficiales. Sin estos detalles, la seguridad estructural y la integridad de las señales eléctricas podrían verse comprometidas por montajes deficientes o vibraciones no previstas.
1.1. Anatomía y Proyecciones en el Detalle Técnico
Un plano de detalle profesional no se limita a una imagen; es un conjunto coordinado de vistas que definen el objeto en sus tres dimensiones. Se aplican los principios de la norma ISO 128, utilizando:
- Vistas de Alzado y Perfil: Para definir alturas y profundidades de montaje, críticas en armarios eléctricos saturados.
- Cortes y Secciones: Fundamentales para mostrar el interior de un conector, la disposición de los bornes en una regleta o el paso de cables a través de un prensaestopas.
- Detalles Circulares (Zoom): Cuando una zona específica (como la rosca de una toma de presión) es demasiado pequeña, se encierra en un círculo y se amplía a escala 2:1 o 5:1 en un margen del plano.
1.2. Acotación y Tolerancias (ISO 129-1)
En el detalle, la cota es la reina. No basta con poner una medida; en aplicaciones industriales de precisión, debemos indicar la tolerancia. Por ejemplo, el orificio para un sensor de caudal puede marcarse como 50mm H7, lo que indica un ajuste muy preciso necesario para evitar fugas. El técnico debe ser capaz de interpretar estas cifras y verificar con un calibre o micrómetro que la pieza fabricada cumple con lo proyectado en el plano de detalle.
1.3. Detallado de Armarios Eléctricos y Borneros
Un área crítica de esta lección es la representación de los cuadros de control. Los planos de detalle de armarios no solo muestran dónde van los equipos, sino que definen la "gestión térmica" (separación entre componentes para disipar calor) y la "ergonomía del cableado" (espacio para los peines y canaletas). La inclusión de un detalle de bornero con su numeración exacta es lo que permite que el instalador realice el conexionado de forma rápida y sin errores de polaridad.
💡 Toma Nota: Claridad frente a Cantidad
Un error común es intentar poner demasiados detalles en una sola hoja. Si un soporte es complejo, es preferible usar dos o tres planos de detalle diferentes (uno para la estructura, otro para las soldaduras y otro para el montaje del sensor) que saturar un solo dibujo con cotas que se cruzan y resultan ilegibles.
🎥 Formación: Cómo interpretar Planos de Detalle y Montaje
En esta lección visual aprenderás a interpretar las secciones y cortes que definen la estructura interna de los equipos de control y su fijación mecánica en planta.
▶ Ver Tutorial en YouTube📝 Práctica de Interpretación de Detalles
🛠️ Escenario: Montaje de un Armario de Control
Tienes que supervisar el mecanizado de la placa de montaje de un armario eléctrico. Necesitas saber el diámetro exacto de los orificios para los prensaestopas y la distancia entre los carriles DIN.
Pregunta: ¿Qué tipo de plano consultarías y qué escala de las siguientes sería la más apropiada para visualizar estos datos con claridad?
1. ¿Qué normativa regula principalmente el trazado y la disposición de las acotaciones en los planos de detalle?
2. Al representar un componente minúsculo como un conector de fibra óptica, ¿qué escala es probable que encontremos en el plano de detalle?
