2.5.1. Plano de situación

UF1791 | Emplazamiento, Referencias Geográficas y Entorno de la Instalación

graph TD A["Plano de Situación"] --> B["Entorno Macroscópico"] A --> C["Infraestructuras Críticas"] A --> D["Puntos de Conexión"] B --> B1["Coordenadas Geográficas (UTM)"] B --> B2["Accesos y Logística Viaria"] C --> C1["Edificios y Naves Colindantes"] C --> C2["Suministros (Agua, Gas, Red)"] D --> D1["Acometidas Eléctricas (MT/BT)"] D --> D2["Redes de Comunicaciones"] style A fill:#2c3e50,stroke:#333,color:#fff style B fill:#3498db,stroke:#333,color:#fff

1. El Plano de Situación: El Vínculo con el Mundo Real

En el desarrollo de proyectos de automatización industrial (**ELEM0110**), el plano de situación representa la visión "macro" indispensable para la viabilidad del sistema. A diferencia de los esquemas de detalle, este documento no se centra en los componentes internos, sino en cómo la instalación interactúa con su entorno geográfico y las infraestructuras preexistentes. Un error en la interpretación del plano de situación puede derivar en problemas logísticos graves, como la imposibilidad de acceso para grúas de gran tonelaje o el error en la ubicación de las acometidas de energía.

Este plano es un documento multidisciplinar. Es utilizado por ingenieros civiles para los accesos, por ingenieros eléctricos para el entronque a la red de media tensión, y por las autoridades administrativas para la legalización del proyecto. Según las normas de representación cartográfica, este plano debe asegurar la inequívoca localización del activo industrial mediante referencias universales.

1.1. Referencias Geográficas y el Sistema UTM

Para que un plano de situación sea profesional, debe incluir coordenadas precisas. El estándar actual es el sistema UTM (Universal Transverse Mercator), que divide la Tierra en zonas y bandas. Indicar que nuestra estación de bombeo está en la "Zona 30S" con sus coordenadas X e Y correspondientes permite que cualquier equipo de topografía ubique los cimientos con una precisión de centímetros. Además, es obligatorio incluir la flecha del Norte Geográfico, ya que de ella depende la orientación de paneles solares, la protección contra vientos predominantes y la lógica de los planos de layout posteriores.

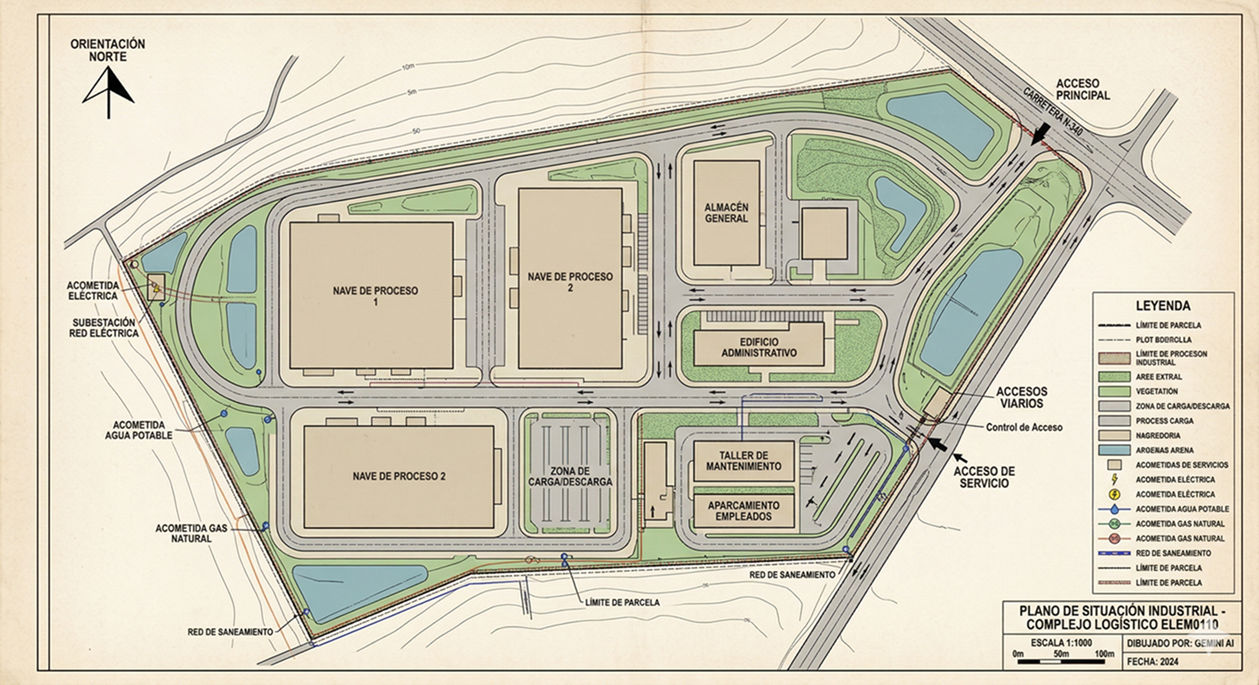

Figura 1: Ejemplo de Plano de Situación Industrial. Se identifican claramente los accesos viarios, las naves de proceso, las acometidas de servicios y la orientación norte, fundamentales para la logística del proyecto.
Figura 1: Ejemplo de Plano de Situación Industrial. Se identifican claramente los accesos viarios, las naves de proceso, las acometidas de servicios y la orientación norte, fundamentales para la logística del proyecto. Fuente: Elaboración Propia. / Licencia: CC BY-SA 4.0

1.2. Escalas de Gran Reducción e Información Crítica

Debido a que el área representada es extensa, utilizamos escalas de gran reducción (1:1000, 1:2000). A este nivel, no dibujamos tornillos ni cables individuales, sino "zonas de influencia". La información crítica que debe destacar es:

  • Linderos y Vallados: Definen la propiedad legal y el límite de nuestra responsabilidad técnica.
  • Infraestructuras de Servicios: La ubicación de transformadores externos, hidrantes de incendios y arquetas de telecomunicaciones.
  • Zonas de Servidumbre: Áreas donde no podemos construir (por ejemplo, debajo de una línea de alta tensión aérea) que podrían invalidar un diseño de layout posterior si no se detectan a tiempo.

1.3. El Plano de Situación en el Mantenimiento Logístico

Cuando un sistema de automatización falla en una planta de 50.000 metros cuadrados, el tiempo de respuesta es oro. El plano de situación es el mapa que permite al equipo de mantenimiento o a las empresas subcontratadas localizar la "Estación de Bombeo 4" sin perderse en el complejo industrial. Además, en caso de emergencia, este plano es el que se entrega a los servicios de bomberos o protección civil para indicar los puntos de corte de energía y los accesos rápidos a las zonas críticas.

💡 Toma Nota: Trazabilidad y SIG

Hoy en día, el plano de situación suele integrarse en sistemas SIG (Sistemas de Información Geográfica). Esto permite que, al pinchar sobre un edificio en el mapa digital, se desplieguen automáticamente todos los planos de detalle y esquemas eléctricos asociados a esa ubicación, creando una red de información técnica imbatible para la gestión de activos.

🎥 Formación Técnica: El Plano de Situación en Proyectos de Ingeniería

Entiende la importancia de situar correctamente una instalación industrial respecto a sus acometidas, accesos principales y entorno geográfico antes de comenzar el diseño de detalle.

▶ Ver Tutorial de Emplazamiento en YouTube

📝 Práctica de Emplazamiento y Logística

🛠️ Escenario de Obra: La Estación de Bombeo

Se va a instalar una estación de bombeo automatizada en una parcela alejada del edificio principal de la planta. El equipo de montaje necesita saber por dónde entrarán las máquinas pesadas para la cimentación y dónde está el punto de conexión a la red eléctrica trifásica.

Pregunta: ¿Qué tipo de plano es el ÚNICO que contiene esta información de contexto externo y qué escala aproximada suele utilizar para que sea legible?

1. ¿Cuál es el objetivo principal del plano de situación en la fase de mantenimiento preventivo de una gran planta industrial?

2. En un plano de situación profesional, ¿qué referencia de orientación es de inclusión obligatoria según las normas de representación cartográfica?
