2.4. Interpretación de planos de sistemas de medida y regulación

Introducción

La lectura e interpretación de planos en el ámbito de las instalaciones industriales constituye una competencia fundamental para cualquier profesional del sector. Estos documentos gráficos son el lenguaje universal de la ingeniería y la arquitectura, ya que transmiten de manera precisa y normalizada la información necesaria para la ejecución, el mantenimiento y la supervisión de sistemas complejos. La correcta interpretación de los planos permite identificar los componentes, comprender su disposición, analizar el funcionamiento global de la instalación y prevenir errores durante la construcción o intervención.

Simbología normalizada

Uno de los primeros aspectos a dominar es la simbología. Los planos industriales emplean símbolos normalizados para representar diferentes elementos como válvulas, bombas, motores, sensores, conductos, cuadros eléctricos, entre otros. Cada especialidad (eléctrica, hidráulica, neumática, etc.) cuenta con su propio conjunto de símbolos, definidos por normas nacionales e internacionales. Por ejemplo, una válvula manual se representa en hidráulica con un símbolo distinto al de una válvula de solenoide eléctrica. Familiarizarse con las tablas de símbolos y las normas aplicables (por ejemplo, UNE, ISO o IEC) es imprescindible para descifrar correctamente los elementos presentes en el plano.

Eléctrica: IEC 60617 (símbolos para esquemas eléctricos).
Neumática e hidráulica: ISO 1219 (símbolos para sistemas de fluidos).
Instrumentación: ISA S5.1 / IEC 60617.

Referencias cruzadas

Las referencias cruzadas constituyen otro recurso habitual en los planos de instalaciones industriales. Cuando un sistema es demasiado extenso para representarlo en una sola hoja, se divide en varias páginas o planos parciales. En estos casos, se emplean referencias cruzadas, normalmente mediante códigos o numeraciones, que indican en qué otra hoja o sección se continúa la representación de un cable, tubería o circuito. Estas referencias suelen aparecer junto a los extremos de los elementos y permiten seguir el recorrido completo a través de diferentes planos, asegurando que no se pierda información relevante.

Ejemplo: Un cable etiquetado como "A1" que termina en un círculo con el texto "HOJA 3, CUADRO B" indica que la conexión continúa en la hoja 3, en el cuadro B.

Disposición de elementos

La disposición de elementos es clave para entender la lógica y funcionalidad de la instalación. Los planos deben reflejar de forma clara la ubicación y orientación de equipos, máquinas y dispositivos auxiliares. Hay planos de planta, que muestran la vista superior del conjunto, y esquemas de elevación o sección, que detallan la altura y disposición vertical. La correcta interpretación de la disposición facilita la planificación del montaje, el acceso para mantenimiento y la identificación de rutas de conexión.

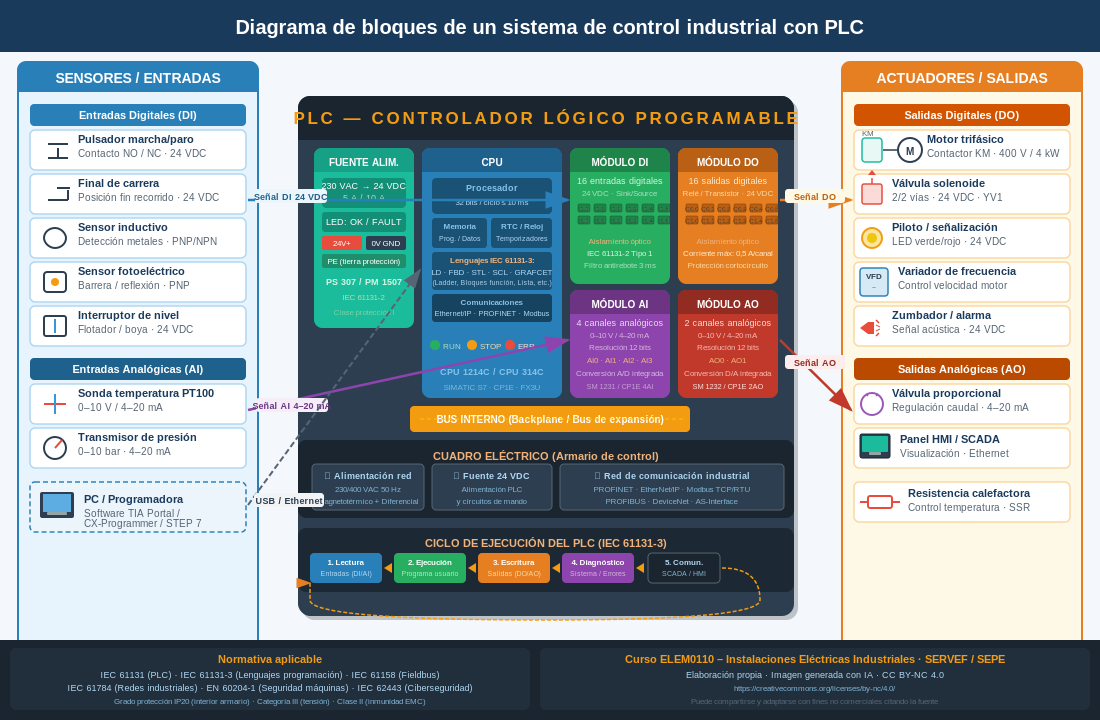

Figura 1: Diagrama de bloques de un sistema de control industrial (PLC, sensores, actuadores). **Fuente:** Elaboración propia / **Licencia:** CC BY‑NC 4.0

Conexiones y líneas

Las conexiones entre elementos se representan mediante líneas y trazos específicos, que indican, por ejemplo, la trayectoria de cables eléctricos, tuberías de fluidos o canalizaciones de aire. Estas líneas pueden ser continuas, punteadas o mixtas, según el tipo de conexión (visible, enterrada, flexible, etc.). Además, algunos planos incluyen códigos de identificación en las conexiones, que remiten a tablas auxiliares con información adicional, como el tipo de conductor, diámetro de tubería o presión de trabajo.

Cotas

Las cotas son las medidas que permiten conocer las dimensiones reales de los elementos y las distancias entre ellos. En los planos industriales, las cotas se expresan en unidades normalizadas (generalmente milímetros o metros) y se colocan junto a flechas o líneas auxiliares. Es importante distinguir entre cotas generales (dimensiones totales de la instalación) y cotas parciales (medidas entre puntos concretos). La interpretación correcta de las cotas es esencial para evitar errores de montaje y asegurar la compatibilidad entre los diferentes componentes.

Leyenda

La leyenda es una sección del plano en la que se recogen las explicaciones necesarias para interpretar los símbolos, abreviaturas y referencias utilizados. Normalmente, se sitúa en un recuadro al pie o al lateral del plano y debe consultarse de manera habitual durante la lectura. La leyenda sirve como guía rápida para descifrar los elementos no evidentes y asegurar la coherencia en la interpretación.

Esquemas funcionales

Finalmente, los esquemas funcionales representan el funcionamiento lógico de la instalación, mostrando cómo interactúan los diferentes elementos para cumplir una función específica. Estos esquemas, también llamados diagramas de bloques o diagramas de flujo, no reflejan necesariamente la disposición física real, sino la secuencia operativa. Permiten comprender el proceso de trabajo, identificar puntos de control y analizar posibles averías o mejoras.

Ejemplo: Un diagrama de flujo de un proceso de llenado que muestra las etapas: detectar envase, abrir válvula, llenar, cerrar válvula, avanzar.

**Tabla 1:** Tipos de planos y su contenido principal
Tipo de plano	Contenido principal	Uso típico
Plano de planta	Vista superior, ubicación de equipos	Montaje, distribución
Esquema eléctrico	Conexiones, componentes eléctricos	Cableado, diagnóstico
Esquema de fluidos (P&ID)	Tuberías, válvulas, instrumentos	Procesos, control
Diagrama de bloques funcional	Secuencia lógica, interacción	Diseño de control, análisis
Plano de detalles	Uniones, anclajes, dimensiones críticas	Fabricación, montaje fino

💼 Caso Práctico Industrial

Contexto: En un plano eléctrico de automatización, aparece un símbolo que consiste en un rectángulo con la letra "K" dentro, y dos líneas que salen de él: una hacia un contacto normalmente abierto y otra hacia un contacto normalmente cerrado.

Problema: ¿Qué elemento representa este símbolo según la norma IEC 60617?

Pregunta: Selecciona la opción correcta:

🍓 Caso Práctico Raspberry Pi

Contexto: Estás documentando un proyecto con Raspberry Pi y necesitas crear un plano de conexiones para que otros técnicos puedan replicarlo. Has utilizado varios sensores y actuadores.

Problema: ¿Qué herramienta de software libre podrías utilizar para dibujar un esquema eléctrico claro con simbología normalizada?

Pregunta: Elige la opción más adecuada:

🐍 Caso Práctico Python

Contexto: En tu script de extracción de datos de planos, has utilizado OpenCV para detectar líneas. Las líneas detectadas vienen dadas por sus puntos extremos (x1, y1, x2, y2). Necesitas agrupar líneas que estén muy cerca y que probablemente pertenezcan a la misma conexión (por ejemplo, un cable dibujado con un trazo grueso).

Problema: ¿Qué estrategia usarías para fusionar líneas colineales y cercanas?
