Introducción

Los elementos hidráulicos son componentes fundamentales en los sistemas hidráulicos industriales. Cada uno desempeña funciones específicas dentro del circuito, permitiendo la transformación, control y aprovechamiento eficiente de la energía transmitida por el fluido. A continuación se describen los principales elementos, sus características, esquemas de conexión y criterios de selección, de acuerdo con las normas ISO 4413 (reglas generales para sistemas hidráulicos) y la simbología ISO 1219.

Grupo hidráulico

Los grupos hidráulicos constituyen el corazón del sistema. Están formados generalmente por un depósito de aceite, una bomba hidráulica, filtros, válvulas de seguridad y otros accesorios. Su función principal es suministrar el caudal y la presión necesarios para alimentar a los actuadores del sistema. Entre sus características destacan la capacidad del depósito (desde 10 litros hasta varios miles), el caudal de la bomba (l/min) y los sistemas de refrigeración (por aire o agua).

El esquema de conexión básico incluye la bomba, conectada al depósito y al circuito principal mediante tuberías, e incorpora un filtro en la aspiración (para proteger la bomba) y válvulas de seguridad (limitadoras de presión) en la impulsión. Los criterios de selección de un grupo hidráulico dependen del caudal requerido, la presión máxima de trabajo (típicamente de 50 a 350 bar) y la naturaleza de la aplicación (continua o intermitente).

Grupo hidráulico compacto con motor eléctrico, depósito y bomba montada en bloque.
Figura 1: Grupo hidráulico típico con motor eléctrico, depósito y bomba acoplada. Fuente: Wikimedia Commons / Licencia: CC BY-SA 3.0

Válvulas de control

Las válvulas de control son esenciales para regular la presión, el caudal y la dirección del flujo del fluido. Existen varios tipos:

  • Válvulas de presión: como las de seguridad (limitadoras) o las reductoras, que protegen el sistema y ajustan la presión a los valores requeridos. Las limitadoras se colocan a la salida de la bomba y derivan caudal a tanque si se supera la presión ajustada.
  • Válvulas de caudal: permiten regular la velocidad de los actuadores (por estrangulamiento, con compensación de presión).
  • Válvulas direccionales: controlan el sentido de circulación del fluido y, por tanto, el movimiento de los actuadores. Pueden ser de corredera, de asiento o rotativas, con accionamiento manual, mecánico, hidráulico o eléctrico (electroválvulas).

El esquema de conexión de estas válvulas suele situarlas en puntos estratégicos del circuito: las de presión próximas a la bomba, las de caudal en la alimentación de los actuadores, y las direccionales en la línea de control. Para su selección se consideran factores como el tipo de función requerida, la presión máxima de trabajo, el caudal nominal y la compatibilidad con el fluido.

Servoválvulas

Las servoválvulas son dispositivos de alta precisión que regulan el flujo y la presión en función de señales eléctricas (analógicas, PWM, digitales). Se emplean donde se requiere un control muy fino, como en maquinaria de precisión, simuladores de vuelo, máquinas herramienta o sistemas de ensayo. Su principal característica es la capacidad de respuesta rápida (frecuencias de hasta 200 Hz) y la precisión en el control (histéresis inferior al 0,5%). Suelen conectarse en el circuito de control, recibiendo señales del sistema de automatización (PLC o controlador dedicado). Para seleccionarlas, se atiende a la resolución, la velocidad de respuesta, la compatibilidad con el fluido y las condiciones ambientales (grado de contaminación).

Presostatos

Los presostatos son elementos de control que monitorizan la presión del circuito y actúan cuando ésta alcanza un valor prefijado, abriendo o cerrando contactos eléctricos. Se utilizan para proteger el sistema contra sobrepresiones (parada de bomba) o para automatizar procesos (por ejemplo, activar una alarma, conmutar una etapa de bombeo o indicar fin de carrera en un cilindro). Estos dispositivos se conectan directamente a la línea hidráulica, generalmente en puntos donde se desea controlar la presión (salida de bomba, lado de vástago de cilindro, etc.). Los criterios de selección incluyen el rango de presión, la precisión (repetibilidad), el tipo de salida eléctrica (NA/NC, PNP/NPN) y la compatibilidad con el fluido.

Acumuladores

Los acumuladores almacenan energía hidráulica en forma de presión, permitiendo compensar picos de demanda, absorber golpes de ariete o mantener la presión en caso de parada de la bomba. Pueden ser de vejiga (el más común, con nitrógeno y vejiga de elastómero), de pistón (para grandes volúmenes y altas presiones) o de diafragma (para aplicaciones pequeñas). Se conectan en paralelo al circuito principal, próximos a los puntos de mayor fluctuación de presión. La selección se realiza considerando el volumen útil (en litros), la presión máxima de trabajo y el tipo de aplicación (acumulación, amortiguación, sujeción).

¿Sabías que…?

El uso de acumuladores hidráulicos no solo mejora la eficiencia energética del sistema, sino que también puede prolongar la vida útil de los componentes al amortiguar las variaciones bruscas de presión. En aplicaciones donde las cargas son muy variables o se producen movimientos rápidos y frecuentes, los acumuladores actúan como un “pulmón” que suaviza el trabajo de la bomba y reduce el desgaste de válvulas y actuadores, contribuyendo a un funcionamiento más seguro y fiable del sistema hidráulico.

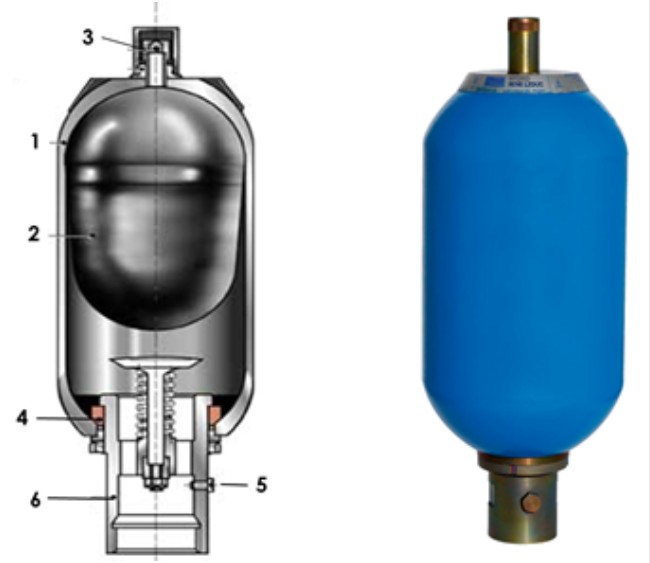

Corte transversal de un acumulador hidráulico de vejiga mostrando la vejiga de goma, la cámara de gas y la válvula de carga.
Figura 2: Corte transversal de un acumulador hidráulico de vejiga, mostrando la vejiga de goma, la cámara de gas y la válvula de carga. Fuente: Wikimedia Commons / Licencia: CC BY-SA 3.0

Cilindros hidráulicos

Los cilindros hidráulicos transforman la energía hidráulica en movimiento lineal. Se emplean en una amplia variedad de aplicaciones industriales, como prensas (fuerzas de cientos de toneladas), elevadores, sistemas de posicionamiento y maquinaria de movimiento de tierras. Sus características principales son la carrera (mm o m), el diámetro del vástago y del cilindro (determinan la fuerza: F = P x A), y la presión máxima de trabajo. El esquema de conexión incluye la alimentación de fluido a través de una o dos cámaras (simple o doble efecto). Para su selección se consideran la fuerza requerida, la carrera, la velocidad y el tipo de fijación.

Motores hidráulicos

Los motores hidráulicos convierten la energía hidráulica en energía mecánica rotativa. Se utilizan en sistemas de tracción (vehículos industriales), cintas transportadoras, mezcladoras, winches y cabrestantes. Sus características clave son el par (Nm), la velocidad (rpm) y la presión máxima admisible. Pueden ser de engranajes, paletas o pistones (axiales o radiales). El esquema de conexión implica la alimentación del motor con el flujo de aceite a presión, generalmente a través de una válvula direccional que controla el sentido de giro. Para elegir el motor adecuado, se consideran el par necesario, el rango de velocidades y las condiciones de trabajo (continuo o intermitente).

Tabla 1: Resumen de elementos hidráulicos y criterios de selección
ElementoFunción principalCriterios de selección clave
Grupo hidráulicoSuministrar caudal y presiónCaudal (l/min), presión máx (bar), capacidad depósito (l)
Válvula limitadora de presiónProteger contra sobrepresionesPresión ajuste, caudal, conexiones
Válvula direccionalControlar dirección del flujoNº vías/posiciones, caudal, tipo accionamiento
ServoválvulaControl preciso de flujo/presiónRespuesta dinámica (Hz), histéresis, caudal nominal
PresostatoMonitorizar presión y conmutarRango de presión, salida eléctrica, repetibilidad
AcumuladorAlmacenar energía, amortiguarVolumen útil (l), presión máx, tipo (vejiga/pistón)
Cilindro hidráulicoMovimiento linealFuerza (N), carrera (mm), presión de trabajo
Motor hidráulicoMovimiento rotativoPar (Nm), velocidad (rpm), cilindrada (cm³/rev)

💼 Caso Práctico Industrial

Contexto: Una prensa hidráulica de 200 toneladas experimenta picos de presión muy elevados en el retorno del cilindro, causando daños en las tuberías y ruido excesivo.

Problema: ¿Qué elemento debería añadirse al circuito para amortiguar estos picos y proteger la instalación?

Pregunta: Selecciona la opción correcta:

🍓 Caso Práctico Raspberry Pi

Contexto: Quieres monitorizar la presión de un sistema hidráulico con una Raspberry Pi. Dispones de un transmisor de presión con salida 4-20 mA.

Problema: La Raspberry Pi no puede leer directamente una señal de corriente. ¿Qué necesitas añadir?

Pregunta: Elige la opción más adecuada:

🐍 Caso Práctico Python

Contexto: En tu programa de monitorización de presión, has implementado un bucle que lee el sensor cada segundo y muestra el valor. Necesitas que, si la presión supera los 200 bar durante más de 2 segundos, se active una alarma y se detenga la bomba (salida digital).

Problema: ¿Cuál es la forma más robusta de implementar esta lógica de alarma con histéresis temporal?

Pregunta: Selecciona la opción correcta:
