1.15. Elementos neumáticos

Introducción

La neumática industrial se basa en el uso de aire comprimido como fuente de energía para accionar distintos dispositivos y realizar tareas automáticas en máquinas y procesos. El aire comprimido debe ser producido, tratado y distribuido adecuadamente para asegurar el funcionamiento eficiente y seguro de los sistemas. La compresión del aire consiste en tomar aire atmosférico, comprimirlo mediante un compresor y almacenarlo en depósitos. Durante este proceso, el aire se calienta y transporta partículas, humedad y aceite, lo que puede dañar los componentes del sistema si no se eliminan correctamente.

Producción y tratamiento del aire comprimido

Las etapas de producción y tratamiento del aire comprimido comprenden varios pasos esenciales:

Compresión: El aire atmosférico es aspirado y comprimido por un compresor (de pistón, tornillo, paletas, etc.), elevando su presión a los valores requeridos por la instalación (típicamente 6-8 bar).
Enfriamiento: Tras la compresión, el aire se calienta (puede alcanzar más de 100 °C), por lo que se utilizan intercambiadores de calor o enfriadores (postenfriadores) para reducir su temperatura y favorecer la condensación de agua.
Separación de condensados: El aire enfriado pasa por separadores donde se eliminan agua y partículas sólidas por medio de ciclones o separadores mecánicos.
Filtrado: Los filtros de partículas (normalmente de 5 a 40 micras) eliminan partículas sólidas, restos de aceite y otras impurezas para evitar daños en los elementos neumáticos.
Secado: El aire comprimido puede contener humedad residual, que se elimina mediante secadores (refrigerativos, de adsorción o de membrana) para prevenir corrosión y fallos en los equipos.
Lubricación: En algunos casos, se añade una pequeña cantidad de aceite mediante lubricadores para lubricar los componentes móviles de los sistemas neumáticos, aunque las tendencias actuales priorizan sistemas sin lubricación para reducir contaminación y mantenimiento.

Una vez tratado, el aire se distribuye a través de una red de tuberías hacia los distintos elementos neumáticos que conforman los circuitos de automatización industrial.

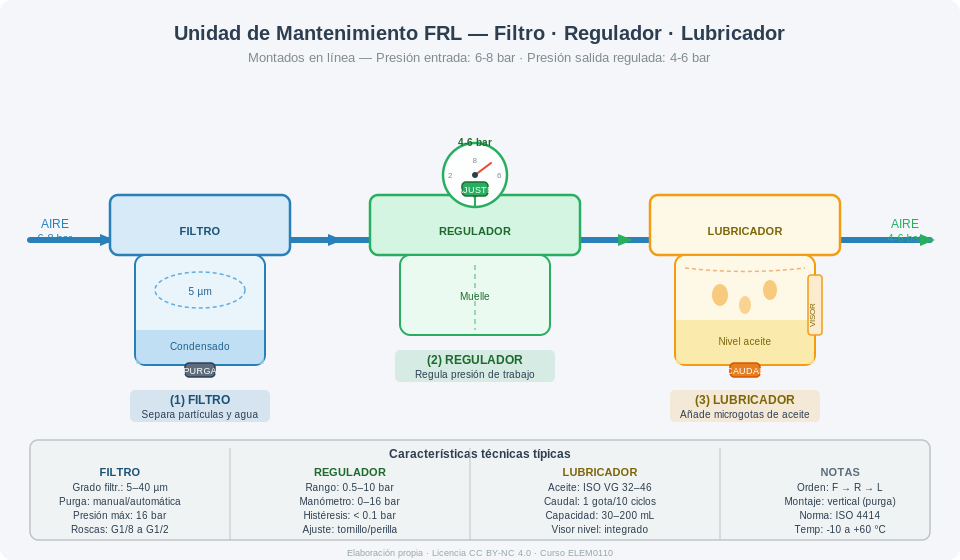

Diagrama técnico de una unidad de mantenimiento FRL (Filtro, Regulador, Lubricador)
montados en línea. El filtro separa partículas y condensado (5 µm, purga automática),
el regulador ajusta la presión de trabajo a 4-6 bar mediante manómetro y muelle,
y el lubricador añade microgotas de aceite ISO VG 32-46 al flujo de aire. — Figura 1: Unidad de mantenimiento FRL (Filtro, Regulador, Lubricador) montados en línea. Presión de entrada: 6-8 bar · Presión de salida regulada: 4-6 bar · Norma ISO 4414. **Fuente:** Elaboración propia / **Licencia:** CC BY-NC 4.0

Válvulas y distribuidores

Los componentes principales de los sistemas neumáticos incluyen:

Válvulas: Permiten regular, abrir, cerrar o limitar el flujo de aire. Existen válvulas de control de presión (reguladoras, limitadoras), caudal (estranguladoras, antirretorno) y dirección (distribuidores). Por ejemplo, las válvulas reguladoras de presión mantienen constante la presión de salida independientemente de la variación en la entrada, mientras que las válvulas de escape rápido aceleran la evacuación del aire en aplicaciones donde se requiere alta velocidad de respuesta.
Distribuidores: Son válvulas específicas que controlan la dirección del flujo de aire, determinando qué conducto recibe presión y cuál se descarga. Se clasifican según el número de vías y posiciones, como los distribuidores 5/2 (cinco vías, dos posiciones) o 3/2. Permiten accionar cilindros y otros actuadores en secuencias automáticas.

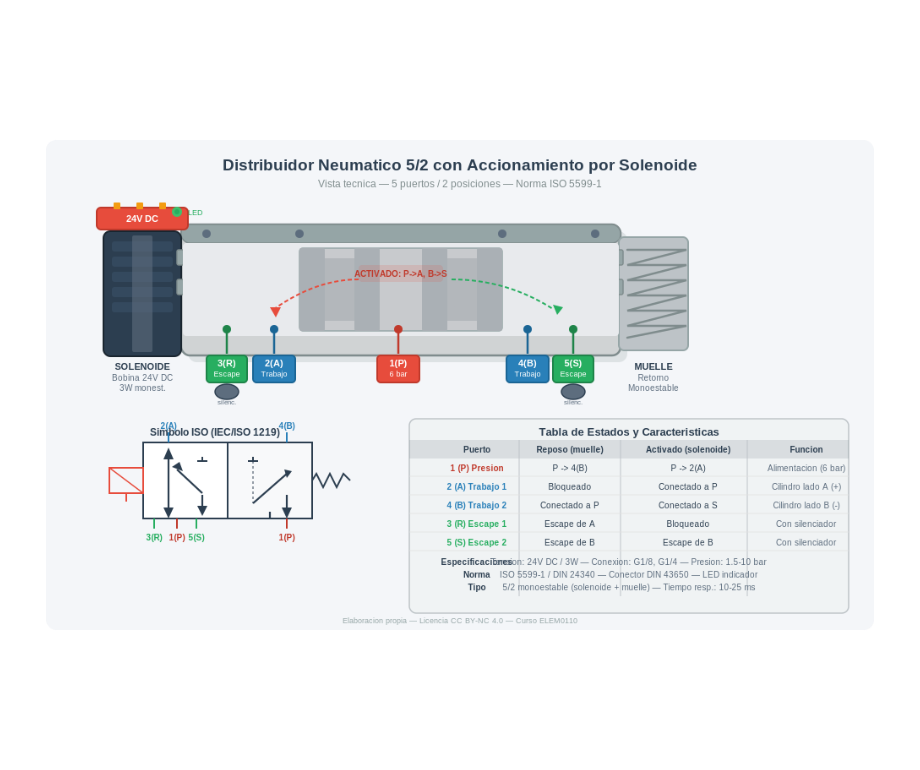

Vista técnica de un distribuidor neumático 5/2 monoestable con accionamiento
por solenoide (24V DC) y retorno por muelle. Se muestran los 5 puertos:
1(P) presión de alimentación, 2(A) y 4(B) puertos de trabajo hacia el cilindro,
3(R) y 5(S) escapes con silenciadores. Incluye símbolo ISO 1219 y tabla de estados. — Figura 2: Distribuidor neumático 5/2 vías monoestable con accionamiento eléctrico (bobina 24V DC / 3W) y retorno por muelle. Norma ISO 5599-1 / DIN 24340. Conexiones: 1(P) presión · 2(A) y 4(B) trabajo · 3(R) y 5(S) escape. **Fuente:** Elaboración propia / **Licencia:** CC BY-NC 4.0

Presostatos

Los presostatos son interruptores que abren o cierran un circuito eléctrico en función de la presión del aire. Se utilizan para controlar la puesta en marcha o parada de compresores, señalizar niveles de presión y proteger instalaciones ante sobrepresiones o caídas de presión. Pueden ser mecánicos (con membrana y microrruptor) o electrónicos (con sensor piezoeléctrico y salida digital/analógica).

Ejemplo práctico: En una línea de producción, un presostato ajustado a 5,5 bar detecta una caída de presión y envía una señal al PLC para detener las máquinas y evitar funcionamientos erráticos.

Cilindros neumáticos

Los cilindros neumáticos transforman la energía del aire comprimido en movimiento lineal. Pueden ser de simple efecto (el vástago avanza por presión y retrocede por un muelle interno) o de doble efecto (el avance y retroceso se realizan por presión, requiriendo un distribuidor 5/2). Su uso es fundamental en procesos de empuje, sujeción, desplazamiento y prensado en líneas de producción.

Existen variantes como cilindros sin vástago, de impacto, con guías, etc. La selección del cilindro depende de la fuerza necesaria, la carrera, la velocidad y las condiciones ambientales.

Esquema CSS animado de un cilindro neumático de doble efecto.

Motores neumáticos

Los motores neumáticos convierten la energía del aire en movimiento rotativo. Se emplean en herramientas portátiles (taladros, atornilladores), agitadores, elevadores y accionamientos donde se requiere velocidad y seguridad, ya que no presentan riesgos de chispas ni sobrecalentamiento (aptos para atmósferas explosivas). Pueden ser de paletas, de pistones o de engranajes. Su velocidad y par se regulan mediante válvulas de control de caudal y presión.

Elementos de vacío

Los elementos de vacío incluyen generadores de vacío (eyectores), ventosas y accesorios. El vacío permite la manipulación de piezas mediante succión, muy útil en líneas de embalaje, robots y sistemas pick and place. Un generador de vacío típico funciona con aire comprimido que pasa a través de una tobera creando una depresión (efecto Venturi). Las ventosas se adaptan a la forma de la pieza para garantizar una sujeción segura.

Ejemplo práctico: En una estación de empaquetado, un robot equipado con ventosas de vacío levanta cajas de cartón y las coloca sobre palés.

Integración en circuitos de automatización

La integración de estos dispositivos en circuitos de automatización industrial se realiza combinando válvulas, distribuidores, cilindros y sensores para ejecutar secuencias lógicas de trabajo. Por ejemplo, un cilindro puede avanzar y retroceder de forma automática cuando recibe la señal de un presostato, controlado a través de distribuidores y válvulas auxiliares. Los elementos de vacío se integran en estaciones de manipulación, mientras que motores neumáticos se enlazan con válvulas de control de caudal y presión para ajustar sus prestaciones según la aplicación. Así, mediante el diseño adecuado de circuitos y la selección correcta de elementos, se logra la automatización eficiente de procesos industriales, garantizando seguridad, precisión y productividad.

**Tabla 1:** Resumen de elementos neumáticos y funciones principales
Elemento	Función principal	Ejemplo de aplicación
Compresor	Generar aire comprimido	Central de aire en fábrica
Unidad FRL	Tratar el aire (filtrar, regular, lubricar)	Entrada de cada máquina
Distribuidor 5/2	Controlar cilindro de doble efecto	Avance/retroceso de un actuador
Válvula reguladora de presión	Mantener presión constante	Alimentación de precisión
Presostato	Señalizar nivel de presión	Arranque/parada de compresor
Cilindro neumático	Movimiento lineal	Empuje, sujeción, prensado
Motor neumático	Movimiento rotativo	Herramientas, mezcladores
Generador de vacío	Crear vacío para sujeción	Manipulación por ventosas

Ejercicio propuesto

Analiza el esquema de un circuito neumático compuesto por un compresor, depósito, filtro, regulador de presión, distribuidor 5/2, cilindro de doble efecto y presostato. Indica la función de cada elemento en el circuito y describe cómo interactúan para realizar la extensión y retracción automatizada del cilindro, señalando la importancia de la secuencia de tratamiento y control del aire comprimido.

💼 Caso Práctico Industrial

Contexto: En una celda de ensamblaje, se utiliza un cilindro neumático de doble efecto para insertar un pasador en una pieza. Se dispone de un distribuidor 5/2 monoestable (con retorno por muelle) y dos sensores magnéticos para detectar las posiciones finales.

Problema: Durante la operación, el cilindro a veces no completa el retroceso porque el distribuidor no conmuta correctamente debido a una caída momentánea de presión. ¿Qué elemento adicional podría garantizar el retroceso incluso con presión reducida?

Pregunta: Selecciona la opción correcta:

🍓 Caso Práctico Raspberry Pi

Contexto: Quieres controlar una electroválvula 5/2 (24 Vcc, 500 mA) desde una Raspberry Pi. Dispones de una fuente externa de 24 V.

Problema: ¿Cuál es la interfaz de potencia adecuada entre la Raspberry y la válvula?

Pregunta: Elige la opción más adecuada:

🐍 Caso Práctico Python

Contexto: En tu programa Python, has implementado la lógica de control del cilindro usando un bucle infinito que lee los sensores y activa las salidas. Para esperar los tiempos de pausa usas `time.sleep()`. Durante la pausa, el programa no responde a un posible botón de parada de emergencia.

Problema: ¿Cómo mejorarías el código para que la emergencia sea atendida inmediatamente incluso durante las pausas?
