1. Protocolos de Verificación Metrológica y Ensayos de Seguridad en Cuadros Eléctricos
La evaluación de un cuadro eléctrico tras una reparación no se limita a un mero rearme de las protecciones. Un cuadro de distribución industrial es el corazón de la seguridad eléctrica del recinto, y su comportamiento ante fallas de aislamiento, cortocircuitos francos o derivaciones a tierra debe ser auditado mediante instrumentos metrológicos de precisión. La normativa española, canalizada a través del Reglamento Electrotécnico para Baja Tensión (REBT), establece umbrales inquebrantables que determinan si una instalación es "Apta" o si incurre en "Defectos Muy Graves" que exigen el corte inmediato del suministro.
1. Ensayos de Aislamiento y Medición de Resistencia de Devanados y Líneas
El deterioro del recubrimiento polimérico de los cables o de las resinas de impregnación Clase F en devanados de motores genera fugas de corriente microscópicas. Si estas fugas escalan, se producirá un arco eléctrico (cortocircuito fase-fase o fase-tierra). La Instrucción Técnica Complementaria ITC-BT-19 obliga a certificar el estado dieléctrico del cuadro mediante un megóhmetro.

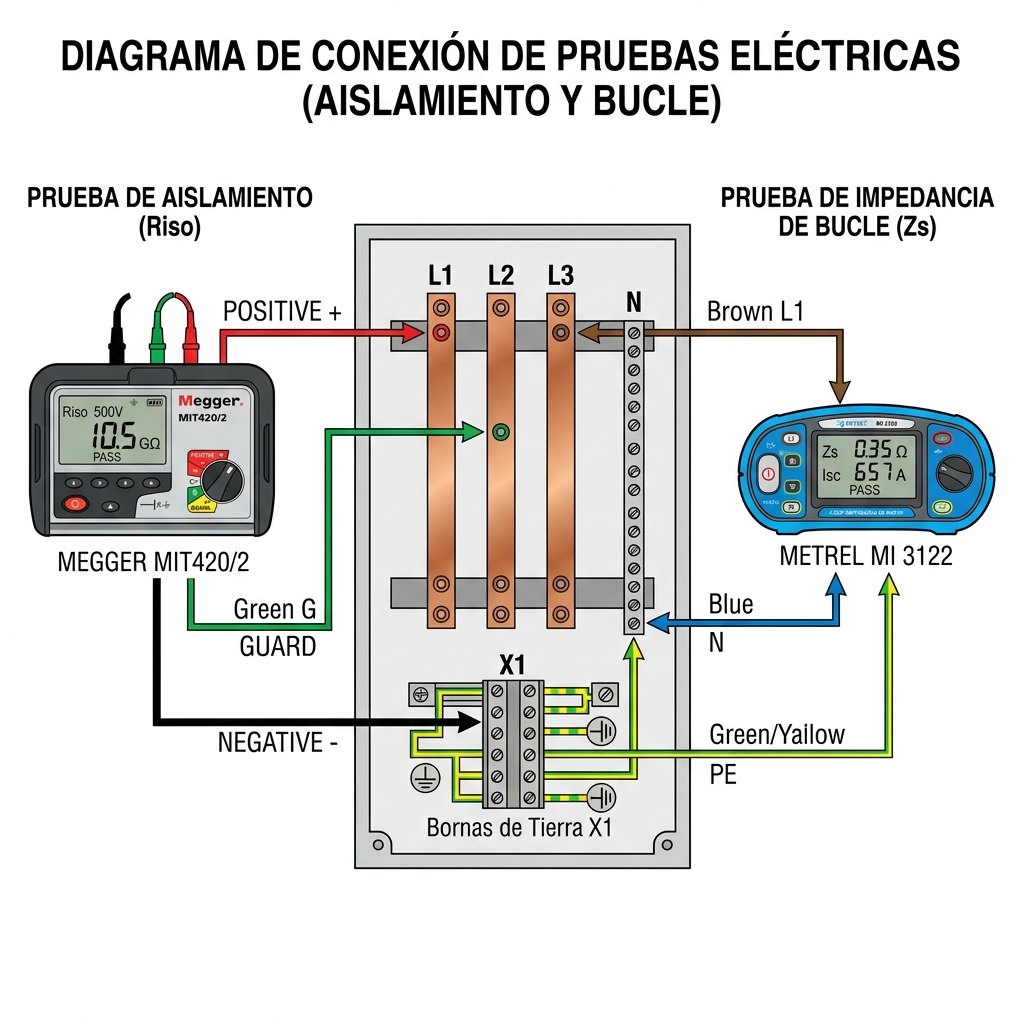

El ensayo, que se realiza estrictamente sin tensión y con los receptores desconectados, consiste en inyectar una tensión continua superior a la de servicio. Para líneas que operan entre 230 V y 400 V, el REBT estipula inyectar **500 V CC** durante al menos 60 segundos. Para que la instalación no sea catalogada con un defecto muy grave por una OCA, la resistencia medida debe cumplir la inecuación del reglamento:
R_{\text{aislamiento}} \ge 0,5\ \text{M}\Omega
Valores inferiores evidencian una perforación dieléctrica crítica, obligando a la sustitución inmediata de las mangueras o componentes afectados antes de cualquier intento de rearme.
2. Medición de la Impedancia del Bucle de Defecto y Resistencia de Tierra

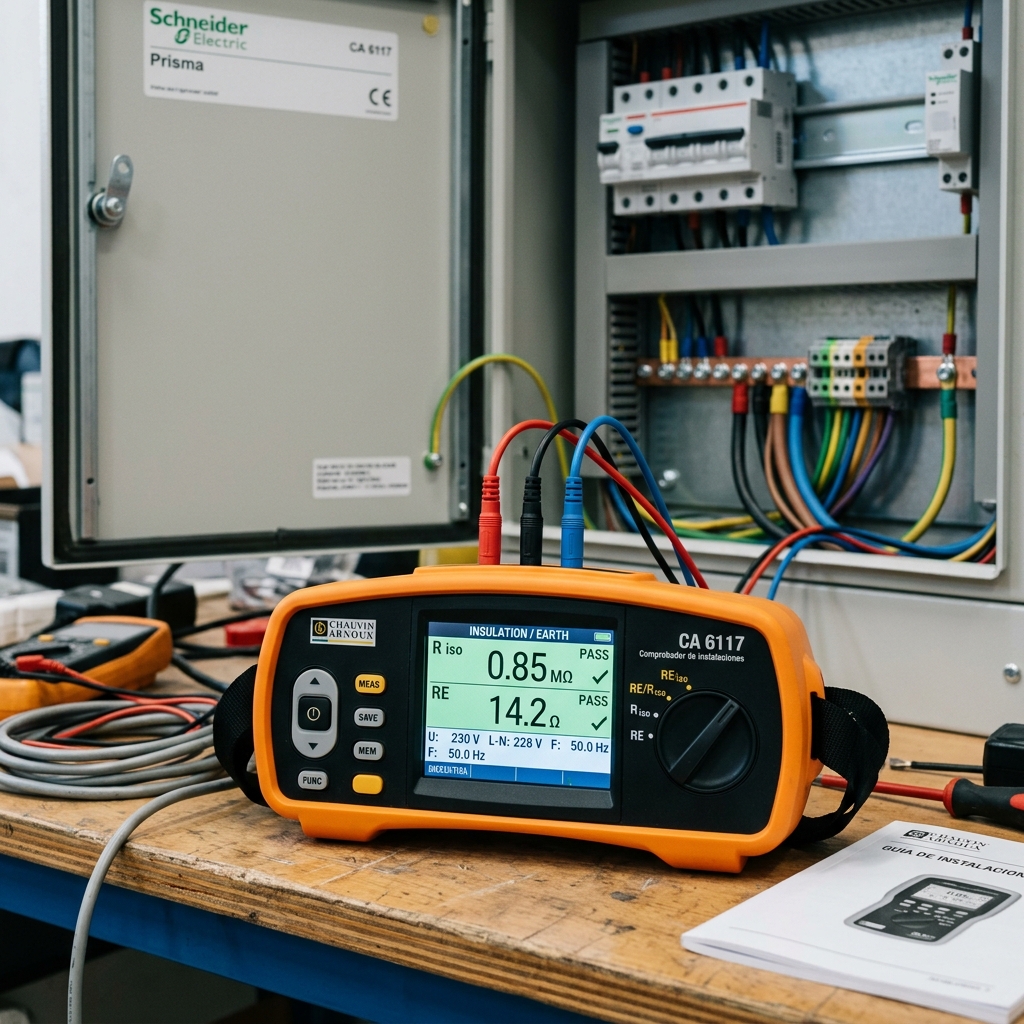

La red de conductores de protección (CP) o cables de tierra amarillo/verde no transporta corriente nominalmente, pero es la vía de escape vital (bucle de defecto) durante un fallo de aislamiento de las masas metálicas. Su eficacia depende puramente de la resistencia ohmica que presente el conjunto hasta la pica o placa enterrada. La medición se realiza en caliente mediante un comprobador de bucle multifunción (telurómetro sin picas o medición de lazo). La ITC-BT-18 determina los límites de seguridad máximos para la R_tierra:
- Edificios Con Sistema de Pararrayos: Al enfrentarse a corrientes impulsivas masivas, el código exige una dispersión rapidísima para evitar sobretensiones mortales de retorno. El límite máximo de aceptación es R_tierra ≤ 37 Ω.
- Instalaciones Convencionales (Sin Pararrayos): La resistencia debe garantizar que, ante una derivación, la tensión de contacto (U_c) en las carcasas no supere los **50 V** (o 24 V en locales conductores). Si nuestro diferencial de cabecera es de 300 mA (0,3 A), por Ley de Ohm (50 V / 0,3 A), el valor máximo admisible del bucle se fija en R_tierra < 166 Ω.
3. Ensayos Funcionales de Disparo y Parámetros del Interruptor Diferencial (RCD)
El botón "Test" mecánico integrado en un diferencial es útil para verificaciones domésticas, pero insuficiente para la industria. Durante la emisión de un informe, es mandatario utilizar un **Analizador de Diferenciales** inyectando la corriente de defecto nominal exacta (1× I_Δ n) de forma controlada y midiendo los milisegundos que tarda la bobina toroidal en desenganchar el circuito de potencia.
El estándar europeo e internacional exige dos condiciones férreas para considerar apto el RCD:
- Prueba de No Disparo: Inyectando la mitad de la corriente de fuga (0,5× I_Δ n), el diferencial **no debe saltar**. Si lo hace, significa que está hipersensibilizado por fatiga mecánica o armónicos (disparos intempestivos).
- Velocidad de Respuesta (t_disparo): A intensidad nominal de defecto (1× I_Δ n), un diferencial de alta sensibilidad (30 mA, salvavidas) debe desenganchar en menos de 50 ms para evitar daños por fibrilación ventricular. En caso de los RCD de coordinación selectiva en cabecera (Tipo S, de 300 mA), el tiempo de retardo está limitado a un máximo de 300 ms. Sobrepasar estos valores certifica el gripaje del muelle mecánico o la soldadura interna de los contactos, obligando a su sustitución inmediata como defecto muy grave.
💻 Motor Lógico Embebido: Simulador Python de Auditoría OCA
El siguiente script en Python es el núcleo lógico homologado por este Tribunal para validar las mediciones de campo. Ejecutar este código garantiza una evaluación imparcial bajo la estricta doctrina del REBT y las normativas ITC-BT-18 e ITC-BT-19.
Utiliza la supercalculadora para inyectar los valores metrológicos ficticios de un cuadro averiado y verifica si el sistema genera un acta Favorable o Desfavorable aplicando las reglas descritas anteriormente.
