1. Métodos y Estructuración de Informes Técnicos de Mantenimiento
La reparación de una avería eléctrica industrial no concluye con el reapriete del último borne ni con la extinción de una alarma en el HMI. La intervención solo se considera finalizada y profesionalmente consolidada cuando su ejecución queda minuciosamente plasmada en un Informe Técnico de Reparación. En el ámbito del REBT, "lo que no está escrito, no ha sucedido". Este documento es el garante jurídico que ampara al técnico ante cualquier futuro siniestro derivado de modificaciones en el cuadro de potencia.
1. Finalidad Técnica y Documental del Registro de Acciones
Un informe técnico bien estructurado va mucho más allá de una simple factura o un albarán de horas trabajadas. Constituye un registro inmutable que alimenta el histórico de intervenciones (Work Orders / OTs) del cuadro eléctrico. Desde el prisma del Mantenimiento Productivo Total (TPM), esta data empírica es el motor para el cálculo de métricas de fiabilidad industrial:
- MTTR (Mean Time To Repair - Tiempo Medio de Reparación): Analizando el histórico de informes, el equipo de ingeniería puede determinar cuán ágil es el departamento de mantenimiento en subsanar fallos críticos. Un informe que detalla cuellos de botella (ej. falta de repuestos de contactores estáticos) ayuda a reducir este índice.
- MTBF (Mean Time Between Failures - Tiempo Medio Entre Fallos): Registra la tasa de averías recurrentes. Si el informe refleja que un magnetotérmico dispara térmicamente cada 3 meses en verano, la dirección técnica puede deducir la necesidad de instalar ventilación forzada cruzada en lugar de seguir sustituyendo componentes.
- Disponibilidad Global (OEE): El informe actúa como acta notarial para descontar el tiempo de parada de máquina (downtime) y cuantificar el impacto económico real de la avería en la línea de producción.

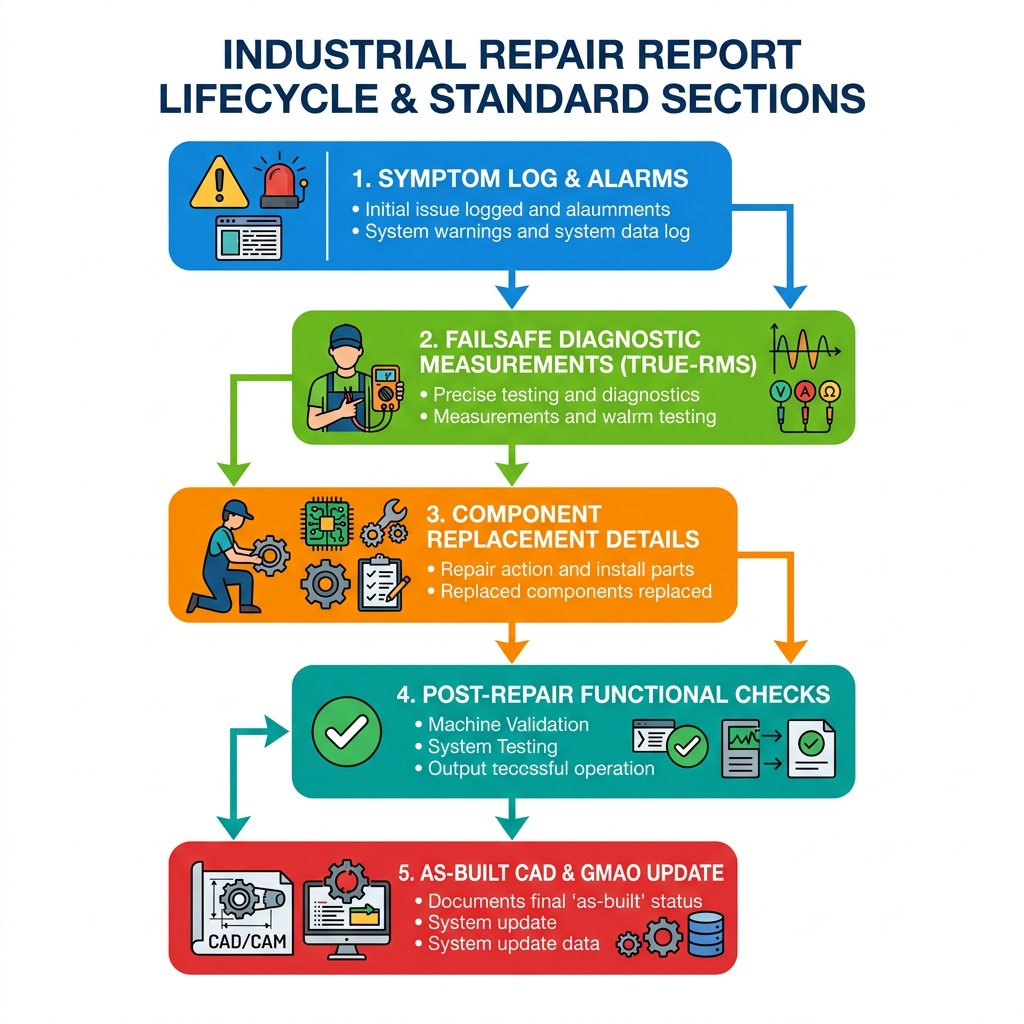

2. Estructura Estándar de un Informe de Reparación y Puesta en Servicio
Para que el informe posea validez y rigor pericial, debe segmentarse en apartados estandarizados que ofrezcan una radiografía cristalina de la avería y su resolución:
- A. Descripción del Síntoma o Alarma: Registro exacto del fallo reportado. Por ejemplo, en lugar de "la máquina no va", se debe documentar: "Disparo por sobrecarga (Fallo F002) en el variador de frecuencia del motor M3, y parpadeo rojo de la CPU Siemens S7-1200 en bus PROFINET."
- B. Diagnóstico en Frío y Caliente: Relación de las comprobaciones metrológicas realizadas. "Se midió aislamiento estatórico a 500 Vcc, arrojando un valor deficiente de 0,2 MΩ (fuga a tierra). Tensión de red medida con multímetro True-RMS en bornas del cuadro: 398 V L-L."
- C. Desglose de Componentes Sustituidos: Identificación unívoca del material de reemplazo, incluyendo referencias comerciales exactas y curvas de disparo, asegurando la trazabilidad. "Sustitución de magnetotérmico tetrapolar curva C, poder de corte 10 kA, por modelo Schneider Acti9 iC60N."
- D. Pruebas Funcionales Post-Reparación: Verificación de que el equipo no solo funciona, sino que es seguro. "Comprobación del tiempo de disparo del interruptor diferencial asociado al motor (resultado: 24 ms a 30 mA) y test térmico del cuadro mediante cámara termográfica (45^°C máximo)."
3. Control de Versiones, Trazabilidad Documental y Entrega Técnica
Si la reparación implicó una modificación en el cableado o la inclusión de nuevas protecciones (por ejemplo, añadir un descargador de sobretensiones VBD tipo 2), es imperativo legal actualizar los esquemas eléctricos del cuadro. La doctrina obliga a editar el archivo CAD (ej. AutoCAD Electrical o QElectroTech) y emitir una nueva revisión sellada como "As-Built" (tal como se construyó).
La omisión de este paso provoca que el plano del cuadro deje de reflejar la realidad, convirtiéndolo en un peligro mortal para el próximo técnico que intervenga. El informe debe ir acompañado de estos planos revisados y de la firma de conformidad del instalador habilitado bajo las directrices de la ITC-BT-03, registrando sincrónicamente toda la documentación en la base de datos del GMAO (Gestión de Mantenimiento Asistido por Ordenador) para blindar el expediente ante posibles auditorías de la OCA o requerimientos judiciales de Industria.
📖 Normativa: Trazabilidad As-Built
El término "As-Built" es un concepto sagrado en ingeniería electromecánica. Significa que los planos unifilares y multifilares que residen en el portaplanos del cuadro eléctrico deben representar con un 100% de fidelidad cada hilo, borna y calibre real existente en el momento presente. Una divergencia entre el plano y la realidad (por ejemplo, indicar un diferencial de 300 mA cuando se instaló uno de 30 mA) anula la fiabilidad del cuadro e invalida cualquier inspección inicial o periódica reglamentaria de Industria.
