🎯 Objetivo de la Lección: Comprender la arquitectura centralizada de la informática de gestión (GMAO/CMMS), su rol en la trazabilidad técnica, el control de stocks, la asignación de costes y la parametrización de los KPIs de mantenimiento industrial.

1. Sistemas Informáticos de Gestión para la Planificación y Control del Mantenimiento

La época en la que el jefe de mantenimiento controlaba el almacén de repuestos y las órdenes de trabajo (OT) mediante hojas de cálculo aisladas o, peor aún, libretas de papel, es incompatible con la exigencia productiva actual. El estándar ISO 9001 demanda trazabilidad inmutable y disponibilidad de la información en tiempo real. Para resolver esto, la industria electromecánica se apoya en los Sistemas de Gestión de Mantenimiento Asistido por Ordenador (GMAO, o CMMS por sus siglas en inglés). El GMAO es el cerebro digital que orquesta hombres, máquinas, dinero y normativas.

1. Funcionalidad y Arquitectura de un Sistema GMAO en Entornos Industriales

La arquitectura de un GMAO se sustenta en una potente base de datos relacional orientada a objetos. El núcleo del sistema es el "Árbol de Activos", una taxonomía donde cada cuadro eléctrico, cada motor y cada sensor tiene un ID único y una ubicación topológica. Cuando un PLC (por ejemplo, un S7-1200) detecta un fallo térmico en un variador, se comunica vía OPC-UA directamente con la base de datos central. El sistema GMAO recibe este aviso automático, lo cruza con los registros introducidos manualmente por los operarios desde sus tablets (checklists) y genera una Orden de Trabajo pre-cumplimentada, vinculando el esquema unifilar del subcuadro afectado para que el técnico sepa exactamente a qué se enfrenta.

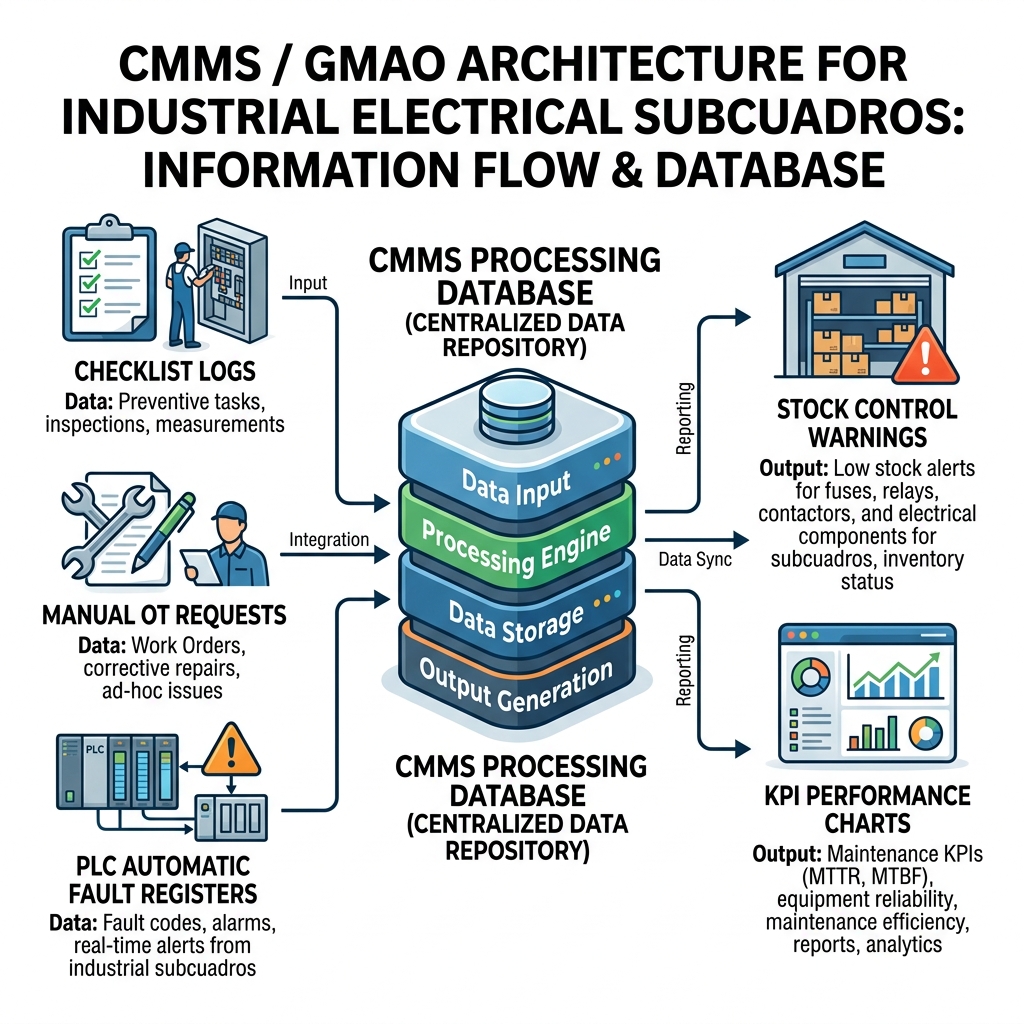

Diagrama vectorial de arquitectura de flujo de datos de un GMAO con integración de PLC, checklists manuales y cuadros de mando.
Figura 1: Arquitectura de flujo de datos y base de datos relacional de un sistema GMAO/CMMS. Licencia: CC BY-SA 4.0

2. Gestión de Stocks, Almacén de Repuestos y Cálculo de Costes

Un sistema de gestión industrial es, en esencia, un sistema financiero. Cada intervención de mantenimiento correctivo tiene un coste. El GMAO asigna el coste de la hora-hombre del técnico de Nivel 3 y suma el coste de los materiales (por ejemplo, un nuevo contactor modular de 25A). Además, el GMAO ejerce el control absoluto del almacén de repuestos. Al cerrar la OT indicando que se ha consumido un fusible ultrarrápido, la base de datos lo descuenta del inventario. Si el stock cae por debajo del umbral mínimo de seguridad predefinido, el GMAO dispara una alarma de rotura de stock y, en sistemas integrados con el ERP, emite automáticamente una orden de compra a los proveedores.

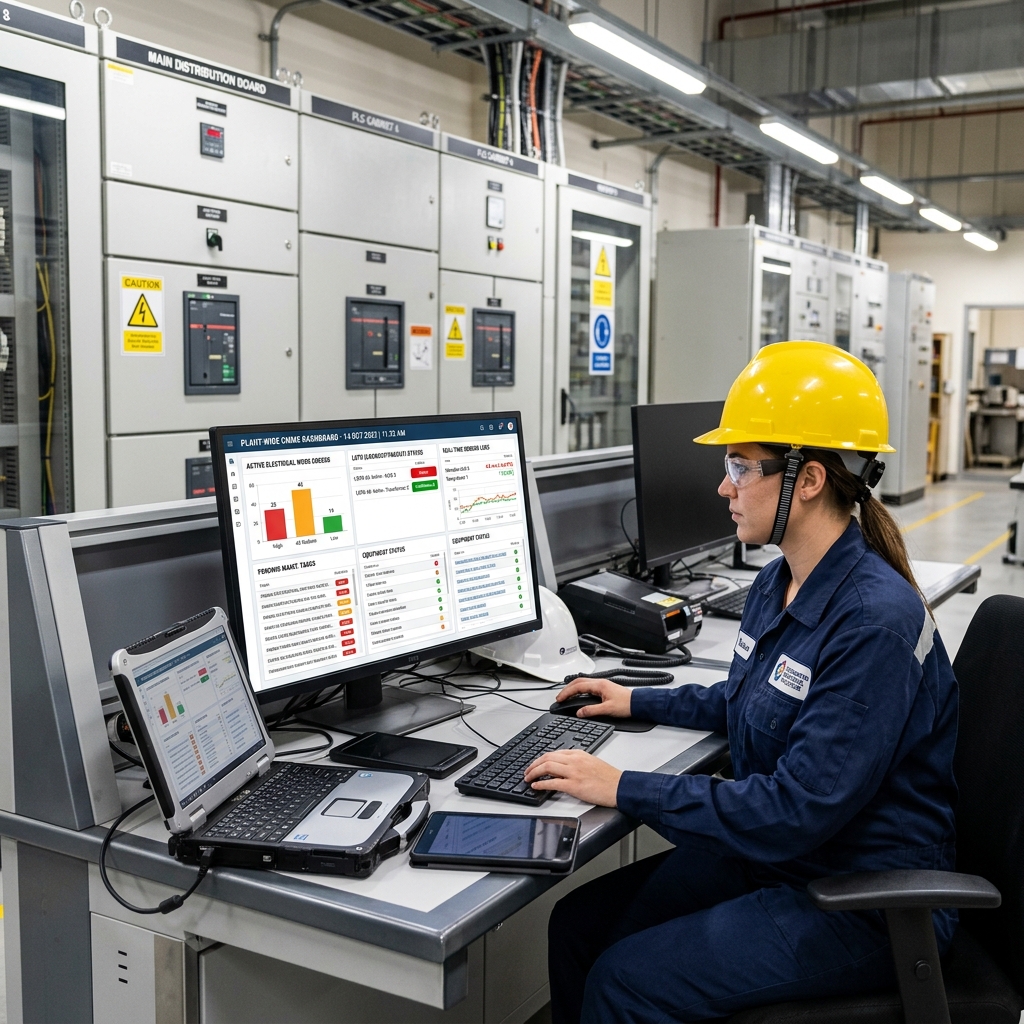

Monitor táctil en un escritorio de control industrial mostrando el panel de control GMAO con KPIs y gráficas en tiempo real.

Figura 2: Cuadro de Mando Integral (Dashboard) en una pantalla táctil industrial, donde el jefe de mantenimiento monitoriza en tiempo real el flujo de OTs, el estado del almacén y los indicadores de rendimiento (KPIs).

3. El Cuadro de Mando Integral y la Monitorización de KPIs de Mantenimiento

Toda la información volcada por operarios y autómatas converge en el Cuadro de Mando Integral (Dashboard). Aquí, los datos crudos se transforman en KPIs (Indicadores Clave de Rendimiento). Los tres pilares estadísticos de la ingeniería de mantenimiento son: el MTBF (Mean Time Between Failures), que mide la fiabilidad del equipo e indica el tiempo medio que transcurre antes de que el cuadro vuelva a fallar; el MTTR (Mean Time To Repair), que evalúa la destreza del equipo técnico y la disponibilidad de repuestos midiendo cuánto tardan en arreglar la avería; y el ya mencionado OEE (Overall Equipment Effectiveness). Un MTTR alto indica que el técnico no tenía el repuesto en almacén o que el cuadro está mal documentado, restando competitividad a toda la factoría.

🤖 HABLA CON LA IA: "En un examen de certificación TPM, te plantean el siguiente escenario: El histórico GMAO revela que el MTTR (Tiempo Medio de Reparación) de un cuadro de maniobra de bombas es excelente (las averías se reparan rapidísimo), pero el MTBF (Tiempo Medio Entre Fallos) es desastroso (el cuadro falla constantemente cada semana). ¿Qué grave problema estructural revela esta combinación de KPIs?"

📖 Normativa: Análisis de Fiabilidad y Síntomas Crónicos

Esta combinación de KPIs es el síntoma inequívoco del "Mantenimiento Parche" o "Cambiapiezas". Un MTTR muy bajo significa que el técnico soluciona la parada rápidamente, probablemente pulsando el botón de rearme del relé térmico o cambiando un fusible fundido sin investigar el origen de la sobreintensidad. Al no corregir la causa raíz (por ejemplo, un rodamiento gripado en la bomba o una refrigeración deficiente en el cuadro), la sobrecarga térmica o mecánica vuelve a presentarse en cuestión de días, desplomando el MTBF. El GMAO, con esta analítica, exige pasar del nivel correctivo rápido a una intervención preventiva de fondo para restablecer la fiabilidad del activo a largo plazo.

🔬 Laboratorio Práctico de Documentación

Accede al Sistema GMAO interactivo de la Calculadora para consultar el módulo de gestión de costes, control de stock y generación de KPIs a partir de las incidencias del laboratorio virtual.

🔧 Abrir Módulo de Gestión GMAO en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué función ejerce el módulo de almacén dentro del sistema GMAO?
  • Descuenta repuestos automáticamente y alerta sobre roturas de stock.
  • Calibra mecánicamente las herramientas manuales de los técnicos.
  • Diseña nuevos diagramas de fuerza para el cuadro Prisma.
2. ¿Qué mide el indicador KPI conocido como MTTR (Mean Time To Repair)?
  • El tiempo medio que invierte el técnico en solucionar la avería.
  • El tiempo total que la máquina funciona sin errores eléctricos.
  • La corriente máxima de cortocircuito soportable por el relé.
3. ¿Qué indica un MTBF (Tiempo Medio Entre Fallos) extremadamente bajo?
  • Falta de fiabilidad y que no se están resolviendo las causas raíz.
  • Que el equipo es de máxima calidad y requiere repuestos genéricos.
  • Una gestión sobresaliente del ciclo termodinámico del taller.
