🎯 Objetivo de la Lección: Entender el flujo de comunicación de mantenimiento: desde la simplicidad visual de las listas de chequeo Kaizen para el operador de planta, hasta la rigurosidad y trazabilidad de las Órdenes de Trabajo digitales en un sistema GMAO.

1. Métodos de Transmisión de Instrucciones y Órdenes de Mantenimiento

El Mantenimiento productivo fracasa si no existe un protocolo de comunicación claro. No sirve de nada que el cuadro Prisma requiera una inspección termográfica si el técnico no sabe exactamente dónde apuntar la cámara, qué valores anotar y a qué temperatura se considera un punto crítico. Por ello, la normativa técnica ha desarrollado tres capas de comunicación para abarcar desde el operario no especializado hasta el ingeniero jefe de mantenimiento. Todo el proceso está blindado y digitalizado bajo el concepto del "Gemelo Digital", pero conservando la asertividad visual a pie de máquina.

1. Hojas de Instrucción y Listas de Chequeo de Mantenimiento Autónomo

Para las tareas de Nivel 1 (limpieza, inspección sensorial, etc.), la herramienta suprema es la Lista de Chequeo (Checklist) y las One-Point Lessons (Fichas Visuales de un Solo Vistazo). Estas hojas de instrucción, típicamente plastificadas y colgadas en la propia puerta del armario, destierran la ambigüedad. No dicen "Limpiar el filtro"; dicen: "Desmontar tornillo superior (llave M6), retirar malla sintética, lavar en seco, comprobar que la luz testigo verde está encendida". La filosofía Kaizen/TPM exige que estos procedimientos sean tan intuitivos que un operario recién incorporado los pueda ejecutar con nula posibilidad de error. Estas fichas contienen un log visual (check boxes) que obligan a marcar cada paso superado.

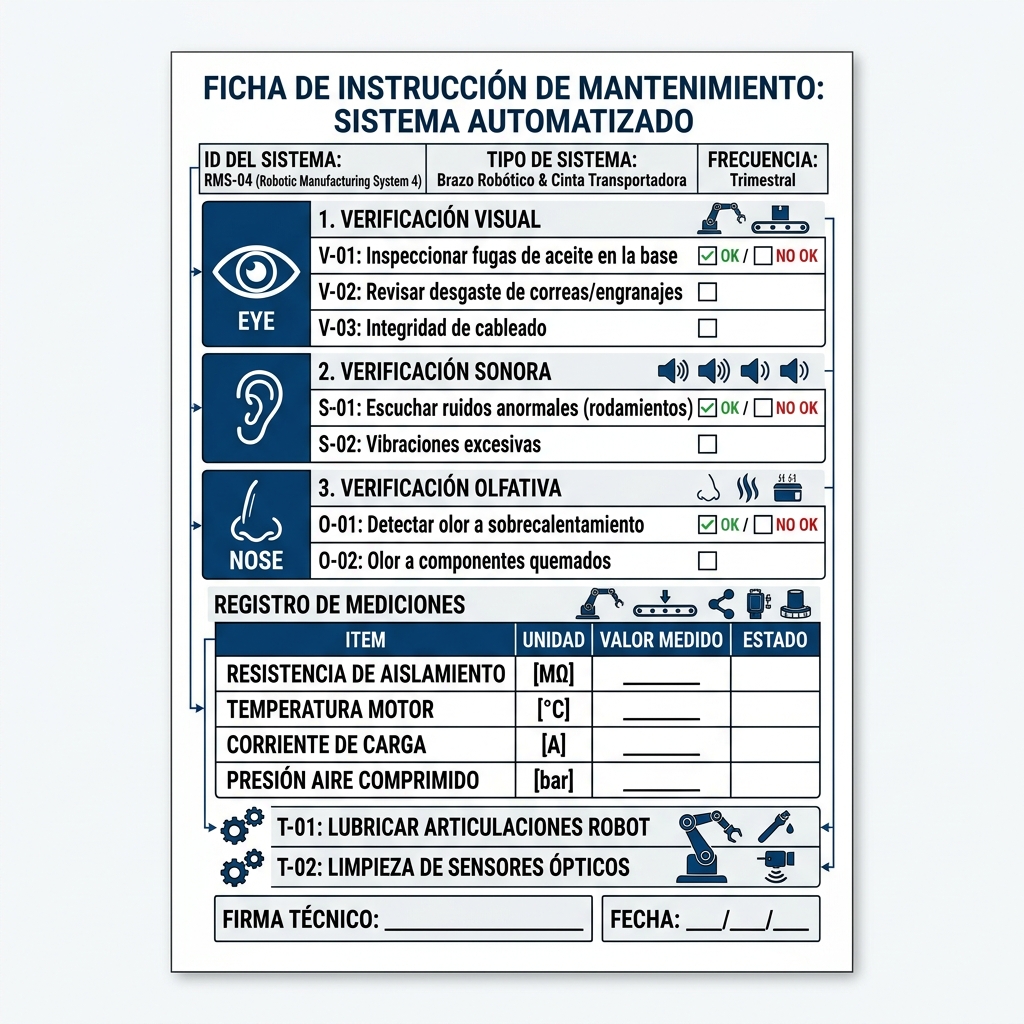

Diagrama esquemático de ingeniería técnica de una ficha de instrucción estandarizada (checklist) de mantenimiento.
Figura 1: Representación vectorial de una ficha de instrucción (Checklist TPM). Obsérvese la segmentación por puntos sensoriales (visual, acústico) y cajas de registro analógico. Licencia: CC BY-SA 4.0

2. El Flujo de Trabajo en las Órdenes de Trabajo (OT) de Mantenimiento Correctivo

Cuando un defecto se consolida o trasciende el Nivel 1, entra en escena la Orden de Trabajo (OT). El flujo de vida de una OT arranca con el Aviso (el operario indica en la terminal "zumbido excesivo en el contactor KM1"). Seguidamente, el equipo de ingeniería filtra y prioriza la OT empleando una matriz AMFE (Severidad \times Ocurrencia \times Detección) para calcular el Índice de Prioridad de Riesgo (IPR). Una vez asignada a un técnico (Nivel 3/4), la OT se convierte en un mandato legal: prescribe las herramientas necesarias, el repuesto a retirar del almacén, y, obligatoriamente, impone las medidas de seguridad eléctrica asociadas a ese cuadro (por ejemplo, aplicación del protocolo LOTO de consignación).

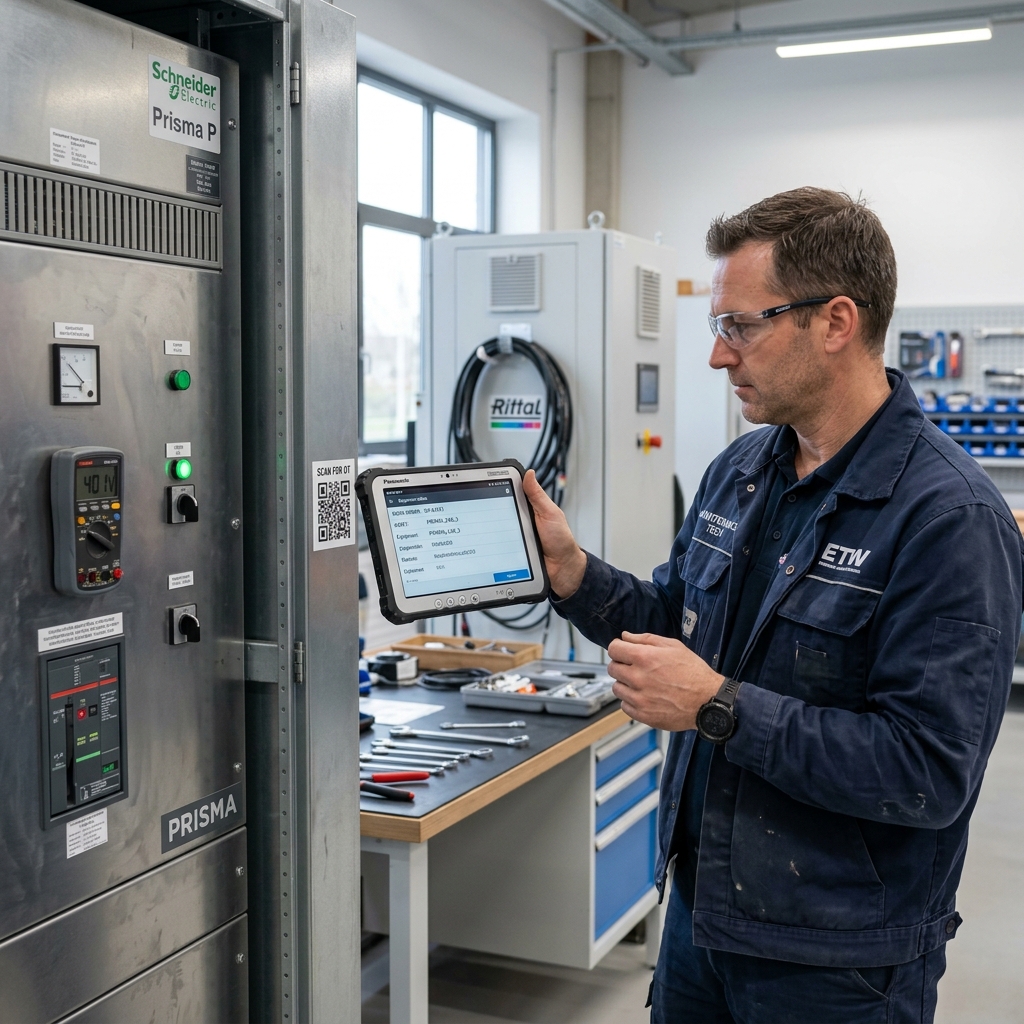

Técnico de mantenimiento industrial con gafas de seguridad escaneando un código QR en un cuadro eléctrico Prisma usando una tablet resistente.

Figura 2: Operario de Mantenimiento utilizando una tablet industrial (terminal GMAO) para escanear el código QR del armario eléctrico y recuperar en tiempo real la Orden de Trabajo (OT) asignada a ese activo físico.

3. Sistemas de Información Digitalizados y Terminales GMAO en Planta

La época de las montañas de papel acumuladas en la oficina técnica ha quedado obsoleta. El estándar actual se basa en Sistemas de Información Digitalizados (GMAO) distribuidos en planta. Un técnico moderno se desplaza con una tablet rugerizada (industrial). Al llegar al cuadro averiado, escanea un código QR remachado en la puerta metálica. Inmediatamente, la tablet le vuelca el histórico de vida de ese activo: sabe que la CPU Siemens S7-1200 ya fue sustituida hace dos años, puede ver el esquema unifilar actualizado en PDF y, al finalizar la tarea, registra in situ los "tiempos hombre", los materiales invertidos y cierra la Orden de Trabajo mediante firma digital. La latencia de datos es cero, alimentando instantáneamente el Gemelo Digital de la factoría.

🤖 HABLA CON LA IA: "Durante una intervención preventiva, un técnico experto se encuentra la puerta del armario cerrada y sin código QR. Un compañero le pasa un papel amarillento con una lista de chequeo manuscrita sin firmar, indicándole que 'sólo hay que medir aislamiento y darle al botón del diferencial'. A pesar de la indicación verbal, el técnico se niega a operar. ¿Qué base normativa justifica su negativa?"

📖 Normativa: Trazabilidad y Consignación Digital (ISO 9001)

La negativa del técnico está amparada por la normativa de calidad ISO 9001 y las leyes de PRL. Un papel manuscrito sin firma carece de trazabilidad, no constituye una Orden de Trabajo (OT) válida, y no específica los riesgos latentes del cuadro ni los protocolos LOTO requeridos para medir aislamiento (que se realiza a 500V o 1000V de corriente continua). Proceder bajo instrucciones verbales o indocumentadas destruye la cadena de responsabilidad civil. La intervención solo debe arrancar tras la generación, validación y asignación formal de una OT trazable en el sistema GMAO, respaldando así legalmente las acciones del trabajador.

🔬 Laboratorio Práctico de Documentación

Accede al Sistema GMAO interactivo para experimentar cómo se genera, parametriza y cierra una Orden de Trabajo digital de forma inmutable tras una incidencia detectada.

🔧 Abrir Módulo de Gestión GMAO en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué característica principal define a una One-Point Lesson (Kaizen)?
  • Es una ficha visual asertiva e intuitiva de un solo vistazo.
  • Es un manual de ingeniería cifrado que exige titulación universitaria.
  • Es el documento emitido por el Ministerio tras la inspección.
2. ¿Qué función cumple la matriz AMFE en las Órdenes de Trabajo?
  • Calcular el Índice de Prioridad de Riesgo para jerarquizar averías.
  • Registrar fotográficamente los aislamientos de las canalizaciones.
  • Definir el color hexadecimal exacto de los conductores neutros.
3. ¿Qué beneficio aporta el código QR escaneado en planta por un terminal rugerizado?
  • Recupera instantáneamente el esquema unifilar y el histórico del activo.
  • Abre físicamente las puertas de las envolventes Prisma bloqueadas.
  • Reajusta automáticamente el disparo térmico del guardamotor principal.
