1. El Certificado de Instalación Eléctrica (CIE / Boletín)
El Certificado de Instalación Eléctrica en Baja Tensión, comúnmente denominado "Boletín Eléctrico", es el documento legal oficial por excelencia en la profesión. Se rige estrictamente por la ITC-BT-04 del Reglamento Electrotécnico de Baja Tensión (REBT). No es un informe descriptivo ni un presupuesto; es una declaración jurada vinculante mediante la cual la Empresa Instaladora Autorizada certifica ante la Administración Pública (la Delegación de Industria autonómica) que la instalación cumple rigurosamente con todas y cada una de las prescripciones técnicas y de seguridad vigentes.
1. Campos Obligatorios y Datos Técnicos del Boletín
El modelo del CIE está normalizado en toda España, aunque cada Comunidad Autónoma tiene ligeras variaciones de formato. Sin embargo, todos comparten una estructura de datos innegociable. En primer lugar, se recaban los datos del titular (DNI/CIF, nombre) y el emplazamiento físico del suministro. El núcleo técnico del CIE es la "Declaración de Características". Aquí, el instalador debe registrar con precisión milimétrica parámetros como la Tensión (ej. 230/400V), la Potencia Máxima Admisible de la instalación (que debe estar calculada y justificada), la Potencia Instalada (suma de receptores), la sección y tipo de conductor de la Derivación Individual, la caída de tensión calculada para la línea principal (que no debe superar el 1% o 1.5% según la centralización), y el valor óhmico de la resistencia de la pica de tierra.
2. Firma y Responsabilidad Legal de la Empresa Instaladora
Un CIE carece de valor si no está refrendado. Debe ir firmado por el Instalador Autorizado en Baja Tensión y sellado por la Empresa Instaladora debidamente inscrita en el Registro Industrial. Al firmar este documento, el profesional asume la responsabilidad civil, y potencialmente penal, ante cualquier siniestro (incendio, electrocución) que pueda derivarse de un defecto oculto en la instalación debido a una negligencia constructiva o normativa. Por ello, firmar un boletín "a ciegas", es decir, emitir un certificado de una instalación que no se ha ejecutado ni inspeccionado personalmente (práctica conocida como "vender boletines"), es una de las infracciones más graves y perseguidas en el sector eléctrico, conllevando la inhabilitación del carnet profesional.
3. Errores Comunes de Cumplimentación y de Registro Técnico

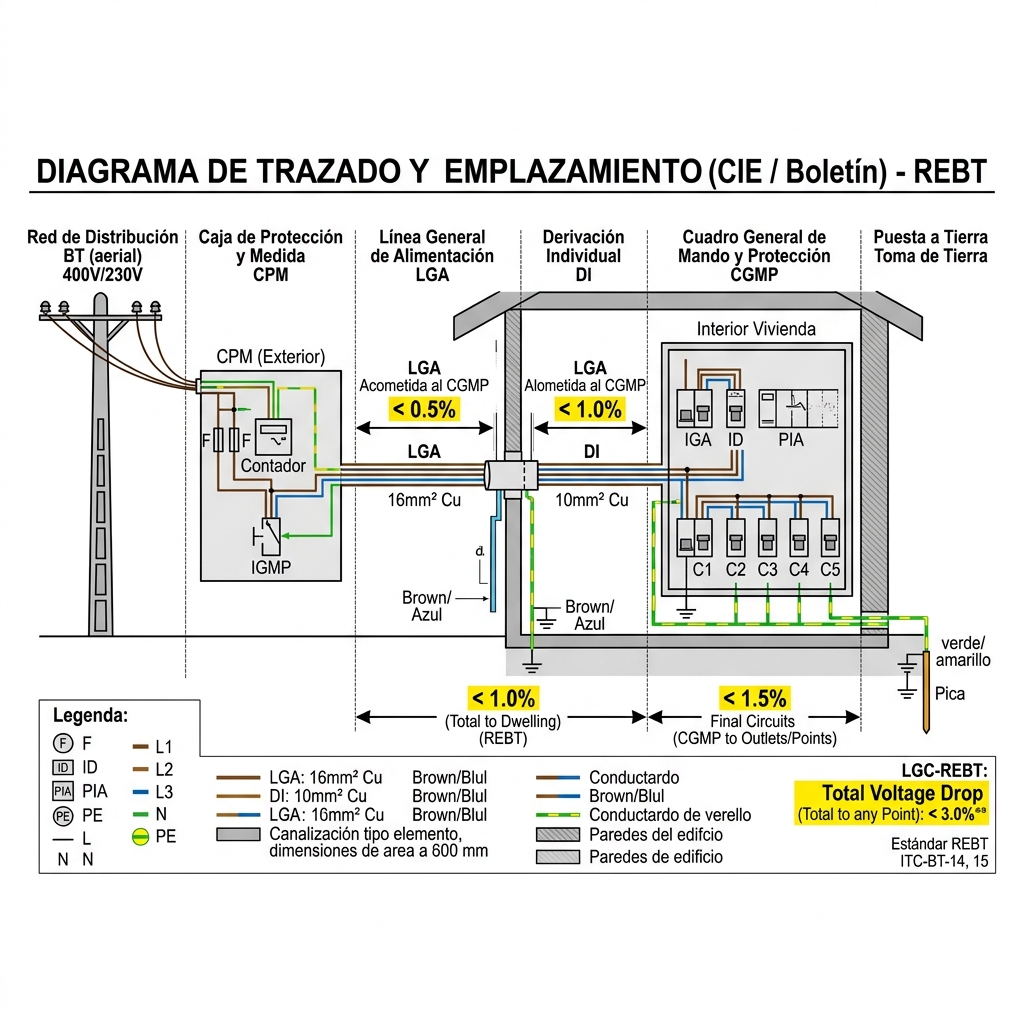

La precisión documental es tan vital como el apriete de los bornes. En las auditorías de Industria, el 70% de los expedientes rechazados se deben a errores formales. Los más comunes incluyen: discrepancias entre la Potencia Máxima Admisible calculada y el calibre del Interruptor General Automático (IGA) instalado en el cuadro (si el IGA es de 25A, la potencia en monofásica a 230V es P = V · I = 230 · 25 = 5750 W, por lo que declarar en el boletín 9.2 kW supondría un defecto bloqueante); omisión del esquema unifilar o del croquis de situación; o valores de resistencia de aislamiento en blanco. Todo valor físico debe haberse medido in situ antes de rellenar y firmar el documento.
📖 Normativa: Coherencia Térmica y de Protección
La incoherencia es crítica. Un cable de cobre de sección 6 mm² (bajo tubo en superficie o empotrado, método B) admite una intensidad máxima admisible aproximada de 32 A a 34 A (según ITC-BT-19). Al instalar un IGA cabecera de 40 A, la protección térmica permitirá que fluyan corrientes superiores a la capacidad del cable, provocando el sobrecalentamiento y fusión del aislante antes de que el interruptor salte. Industria detecta que el diseño no protege la línea (calibre In > I_z cable) e invalida automáticamente el CIE por riesgo de incendio.
Abre el simulador de previsión de cargas para justificar matemáticamente la Potencia Máxima Admisible que certificarás en tu CIE, asegurando la coherencia entre grado de electrificación, intensidad del IGA y sección transversal del conductor.
