🎯 Objetivo de la Lección: Comprender el flujograma administrativo exigido por la Delegación de Industria para dar de alta o legalizar una instalación, identificando cuándo es necesaria una simple Memoria Técnica de Diseño (MTD) y cuándo es imperativo un Proyecto firmado por un Ingeniero, así como el papel de los Organismos de Control Autorizado (OCA).

1. Procedimiento Administrativo de Tramitación de Instalaciones

La culminación de una instalación eléctrica o de una reparación que modifique sustancialmente el diseño original no finaliza en el apriete del último borne, sino en la legalización administrativa. El Reglamento Electrotécnico de Baja Tensión (REBT), a través de su ITC-BT-04, dictamina que toda instalación debe contar con un aval técnico antes de ser energizada por la compañía distribuidora. Este procedimiento asegura que se han cumplido las normas de seguridad pública y que la instalación tiene un expediente trazable en la Delegación de Industria de la comunidad autónoma correspondiente.

1. Documentación Técnica según la Clasificación de la Instalación

El punto de partida de la tramitación es determinar la carga documental que requiere la instalación, lo cual depende de su uso y potencia instalada (P_inst). Existen dos vías excluyentes:

  • Memoria Técnica de Diseño (MTD): Es un documento simplificado, generalmente un formulario estandarizado, que redacta y firma el propio Instalador Autorizado. Se aplica a instalaciones de baja complejidad, como viviendas unifamiliares convencionales, pequeños locales comerciales sin pública concurrencia (por debajo de ciertos límites de potencia) y garajes de menos de 5 vehículos.
  • Proyecto Técnico: Es un documento extenso y vinculante que debe ser redactado y firmado por un Ingeniero Técnico Competente (y habitualmente visado por su Colegio Oficial). Es obligatorio para instalaciones de alto riesgo o gran demanda, como locales de Pública Concurrencia (independientemente de su tamaño), locales con riesgo de incendio o explosión (ATEX), industrias con potencias superiores a 20 kW, garajes de más de 5 plazas, o quirófanos.

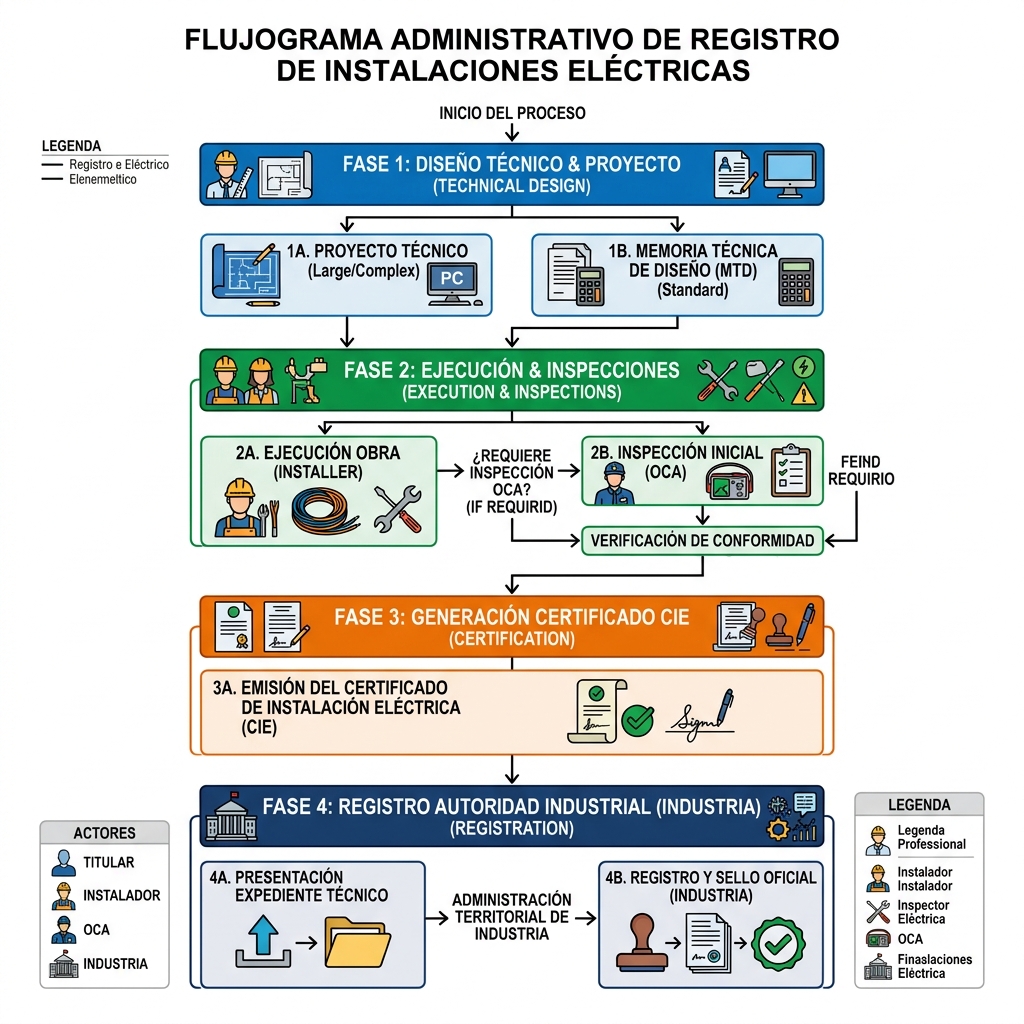

Flujograma administrativo para la tramitación de expedientes eléctricos y registro ante la Delegación de Industria.
Figura 1: Flujograma administrativo para la tramitación de expedientes eléctricos y registro ante la Delegación de Industria. Licencia: CC BY-SA 4.0

2. Certificado de Instalación (CIE) y Anexos Obligatorios

Una vez ejecutada la instalación (siguiendo la MTD o el Proyecto), el Instalador Autorizado emite el Certificado de Instalación Eléctrica (CIE), coloquialmente conocido como "boletín". Este documento es una declaración jurada donde el profesional certifica que la obra física coincide milimétricamente con el diseño teórico y que cumple todas las exigencias del REBT. Al CIE se le deben adjuntar anexos indispensables: un esquema unifilar de los cuadros eléctricos (mostrando calibres de magnetotérmicos, diferenciales y secciones de cable), un croquis de trazado en planta, y el Acta de Pruebas y Medidas (continuidad de PE, resistencia de tierra, comprobación de disparos de RCD y resistencia de aislamiento).

3. speccionesiciales por Organismos de Control (OCA)

El legislador no confía ciegamente en el autocontrol para las instalaciones de mayor riesgo. La ITC-BT-05 exige que determinadas instalaciones sean auditadas por un actor independiente y neutral antes del registro del expediente. Este actor es el Organismo de Control Autorizado (OCA). Un inspector de la OCA visitará la obra, revisará el Proyecto, contrastará el CIE y realizará sus propias mediciones metrológicas (con sus propios analizadores calibrados). Si la auditoría es favorable, emite un "Certificado de specciónicial" con dictamen Favorable. Solo cuando el instalador reúne el Proyecto, el CIE de su empresa y el Certificado OCA Favorable, puede acudir a la ventanilla (hoy telemática) de la Delegación de Industria para registrar el expediente. Tras el sello de Industria, la compañía eléctrica autorizará el enganche del suministro.

🤖 HABLA CON LA IA: "Eres el encargado de mantenimiento de una nave industrial. Has ampliado la potencia de la nave de 15 kW a 35 kW para instalar un nuevo horno eléctrico. Tu técnico de plantilla dice que él mismo rellenará una Memoria Técnica de Diseño (MTD) y emitirá un nuevo boletín para legalizarlo. ¿Es esto correcto según el REBT?"

📖 Normativa: Límites Legales de la MTD

Es absolutamente incorrecto e ilegal. Según la ITC-BT-04 del REBT, para industrias con una potencia superior a 20 kW, es obligatoria la redacción de un Proyecto Técnico firmado por un Ingeniero Competente, no basta con una MTD. Además, al tratarse de un Proyecto, requerirá obligatoriamente una specciónicial por parte de una OCA (ITC-BT-05) antes de poder registrar el nuevo Certificado de stalación endustria para autorizar el aumento de potencia con la distribuidora.

🔬 Laboratorio Práctico de Documentación

Accede al Módulo de Inspección para auditar los requerimientos documentales según el tipo de local y la potencia instalada, simulando el papel de un inspector OCA.

🛡️ Abrir Módulo de Inspección OCA en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué documento simplificado puede redactar el instalador para viviendas unifamiliares?
  • Una Memoria Técnica de Diseño (MTD) estandarizada.
  • Un Proyecto de Ingeniería visado en el Colegio Oficial.
  • Un documento de auditoría tributaria del consumo anual.
2. ¿Qué ocurre si la auditoría de un inspector OCA resulta Favorable?
  • Emite un certificado que permite registrar el expediente en Industria.
  • Ordena directamente a la central térmica el suministro de red.
  • Asume económicamente los costes de futuras reparaciones de la planta.
3. ¿Qué exige el REBT para instalar un cuadro en un local de Pública Concurrencia?
  • La redacción de un Proyecto por un Ingeniero, sin importar el tamaño.
  • Basta con una Memoria de Diseño si el local mide menos de diez metros.
  • Solo se exige firmar un seguro de incendios con una entidad privada.
