🎯 Objetivo de la Lección: Analizar holísticamente las consecuencias catastróficas que una avería no resuelta a tiempo desencadena sobre la producción, la integridad del hardware a través de la fatiga térmica, y la seguridad vital de los operarios de la planta.

1. Impacto Multidimensional de las Fallas en Sistemas Automatizados

El término "avería eléctrica" suele evocar, en el profano, un simple fusible fundido o un motor que no arranca. Sin embargo, para el Ingeniero de Mantenimiento operando bajo la filosofía de Calidad Total (TQA), una avería es una disrupción multidimensional. Una falla en un micro-relé de 24V de la cadena de enclavamiento de seguridad no solo detiene la máquina; es el epicentro de un terremoto cuyas ondas sísmicas afectan a la economía de la empresa, a la estructura cristalina de los conductores adyacentes y, fundamentalmente, a las vidas humanas que confían en que el PLC mantendrá las barreras láser operativas.

1. Pérdidas Económicas, Productivas y Logísticas

La métrica más implacable en la industria es el coste por hora de máquina parada. En líneas de extrusión de plásticos, metalurgia continua o embotellado de alta cadencia, una detención fortuita originada por un contactor fogueado implica mucho más que no producir durante dos horas. El lucro cesante directo se magnifica con el daño a la materia prima: el plástico fundido se solidifica dentro de la camisa del extrusor, requiriendo taladros neumáticos y días de limpieza para purgarlo. A nivel logístico, la incapacidad de entregar 10.000 piezas al cliente automotriz (Just-In-Time) genera penalizaciones contractuales astronómicas, que pueden llegar a superar en cien veces el coste del bloque de contactos auxiliares que originó el problema.

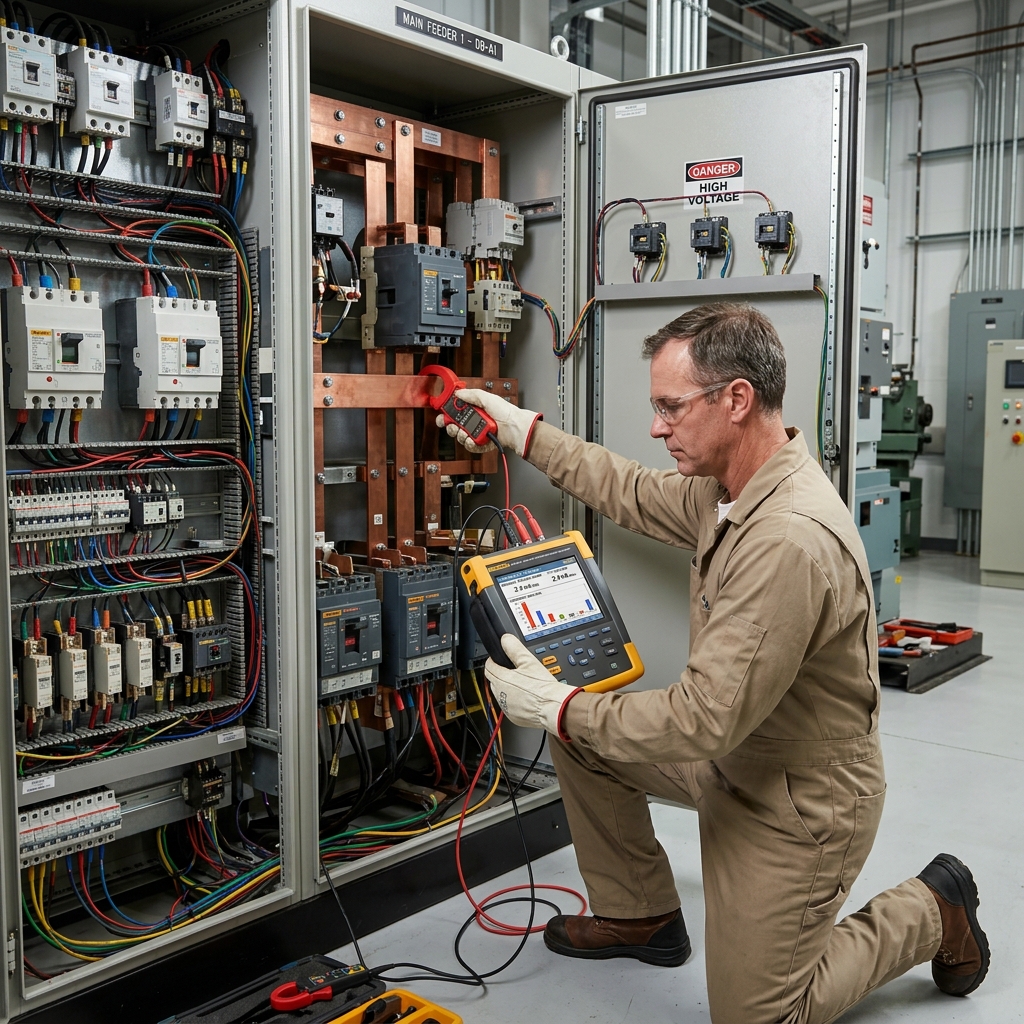

Medición de corriente residual y análisis de armónicos perjudiciales en armario industrial.
Figura 1: Medición de corriente residual y análisis de armónicos perjudiciales en armario industrial. Licencia: CC BY-SA 4.0

2. Riesgos Críticos para la Integridad de Activos y Personal

Cuando la avería reside en la lógica de maniobra (por ejemplo, los polos de potencia de un contactor se sueldan entre sí), la máquina escapa al control del autómata. El operario pulsa la Parada de Emergencia, pero el motor trifásico sigue alimentado y la cuchilla de corte sigue descendiendo. Este modo de fallo transforma un incidente de mantenimiento en un accidente laboral de consecuencias penales. En el aspecto físico, los defectos francos (cortocircuitos) liberan una energía brutal gobernada por la integral de Joule (I²t). Un cortocircuito de 20.000 A durante apenas 0.1 segundos genera unas fuerzas electrodinámicas en las barras de cobre capaces de arrancar los soportes aislantes de cuajo, proyectando metralla incandescente y desintegrando el armario en una nube de plasma de 10.000°C (Arco Eléctrico).

3. Degradación de la Vida Útil de la Aparamenta por Fatiga

No todas las averías son eventos explosivos. El enemigo más traicionero es el fallo latente que provoca fatiga térmica. Por ejemplo, una ligera asimetría en la red eléctrica (una fase a 210 V y las otras a 230 V) parece inofensiva, pero en un motor trifásico, ese desequilibrio genera corrientes de secuencia inversa que no producen par útil, sino calor en el rotor. A nivel de cableado, la proliferación de armónicos (frecuencias múltiplos de 50 Hz generadas por variadores de velocidad e iluminación LED) se acumula algebraicamente en el conductor Neutro. Este "Neutro sucio" puede sobrecalentarse hasta fundir su aislamiento de PVC sin que ninguna protección magnetotérmica estándar lo detecte, originando un fuego sordo. Sustituir el motor quemado sin medir y corregir estos armónicos garantiza que el motor de repuesto sufrirá idéntico destino en pocas semanas.

🤖 HABLA CON LA IA: "Durante una inspección termográfica de un cuadro, notas que el cable Neutro de un circuito de iluminación LED está a 85°C, pero las tres fases están a 30°C. El jefe te dice que el Neutro no tiene protección porque 'por ahí no va la corriente'. Argumenta el peligro térmico usando el concepto de armónicos y por qué el jefe está equivocado."

📖 Normativa: Diseño Térmico y Armónicos

El REBT advierte explícitamente sobre el sobredimensionamiento del Neutro en redes con alta distorsión armónica (THD), ya que las corrientes del tercer armónico (150 Hz) de las tres fases no se anulan, sino que se suman en fase a través del conductor Neutro, disparando el efecto Joule (I²R).

🔬 Laboratorio Práctico de Diagnóstico

Utiliza el simulador de motores para modelar cómo el fallo térmico degrada la vida útil del estator y las protecciones magnéticas asociadas.

⚙️ Abrir Módulo de Motores en la Calculadora
📝 Autoevaluación Síncrona
1. ¿Qué es el daño colateral por lucro cesante en una avería industrial?
  • El coste astronómico por la detención absoluta de la producción.
  • El aumento de la inercia rotacional en la chapa del estator.
  • La bajada brusca de tensión en el transformador de filamento.
2. ¿Qué ocurre si los contactos de fuerza de un contactor se sueldan?
  • La máquina sigue operando sin control ante emergencias extremas.
  • El equipo se apaga inmediatamente protegiendo a los trabajadores.
  • El ruido electromagnético desprograma por completo al autómata.
3. ¿Por qué se calienta peligrosamente el cable Neutro en entornos LED?
  • Porque las corrientes del tercer armónico se suman en él.
  • Por la entrada directa de humedad ambiental en los conectores.
  • Por la caída de voltaje en la red Ethernet de comunicaciones.
