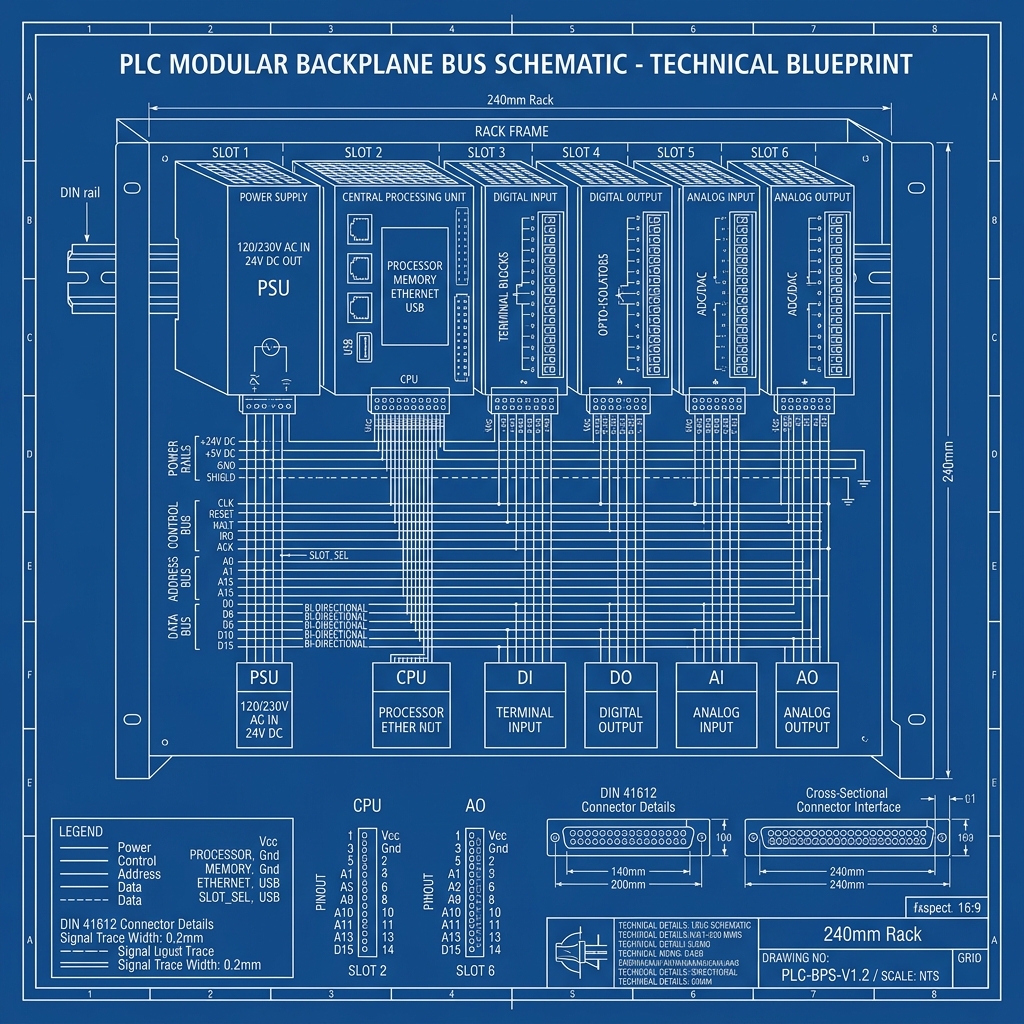

1. Lenguajes de Programación Normalizados según IEC 61131-3
1. Clasificación de Lenguajes Lógicos y de Texto: Estructura de Ladder, FUP, SCL y AWL
La Torre de Babel que dominó la programación industrial en las décadas formativas del PLC fue demolida por la contundente norma IEC 61131-3, la cual estandarizó universalmente cinco lenguajes fundamentales. Dos de ellos abrazan una filosofía puramente gráfica, amigable para el electricista de taller: el venerado Diagrama de Contactos (Ladder o KOP), que calca la orfebrería de un cuadro eléctrico de bobinas y contactos; y el Diagrama de Bloques de Función (FBD o FUP), que aglutina operaciones matemáticas y puertas booleanas en robustas cajas negras interconectadas. Sin embargo, cuando la complejidad del proceso industrial se dispara y exige el cálculo de algoritmos PID avanzados, fórmulas termodinámicas o manipulación intensa de matrices de datos (Arrays), los lenguajes gráficos naufragan en un mar de bloques inmanejables. Aquí entra en juego la programación textual. El Texto Estructurado (SCL en el ecosistema Siemens o ST en el estándar general) ostenta una sintaxis poderosamente inspirada en lenguajes informáticos de alto nivel como Pascal o C. Permite anidar fácilmente bucles `FOR`, `WHILE` y condicionales `IF-THEN-ELSE` con una elegancia matemática abrumadora. En el extremo opuesto del espectro de texto puro, agoniza la Lista de Instrucciones (AWL o IL), un lenguaje de bajo nivel puramente ensamblador, compuesto de crípticos mnemónicos (`A I0.0`, `O M2.1`, `= Q4.0`). Aunque AWL gozaba de una extrema eficiencia en el ahorro de ciclos de procesador en las antiguas y lentas CPUs de los años 90, hoy en día se considera una reliquia críptica, repudiada por las normativas modernas de Calidad Total debido a su nula legibilidad para el personal de mantenimiento de urgencia.
2. Lenguaje Grafcet (SFC) para Procesos Secuenciales
Cuando una máquina ensambladora no debe reaccionar de forma caótica a sensores dispersos, sino que debe ejecutar un majestuoso y estricto baile coreografiado paso a paso (ejemplo: Bajar prensa, esperar presión, inyectar plástico, enfriar, subir prensa), los lenguajes combinacionales como el Ladder resultan peligrosamente confusos. El Sequential Function Chart (SFC), íntimamente derivado de la norma francesa Grafcet, fue concebido como el lenguaje definitivo para la programación secuencial. Su estructura no se basa en renglones booleanos, sino en una arquitectura vertical de Etapas (Steps) y Transiciones (Transitions). El autómata solo puede encontrarse matemáticamente en una etapa activa a la vez. Mientras reside en la Etapa 1, ejecutará inexorablemente las acciones físicas asociadas a ella (por ejemplo, calentar matriz). La inteligencia del SFC estriba en que el sistema jamás abandonará la Etapa 1 ni activará las bobinas de la Etapa 2 hasta que no se valide categóricamente la condición lógica de su Transición intermedia (por ejemplo, que el termopar alcance los 200°C). Esta rígida dictadura del flujo de estados (State Machine) erradica de cuajo los temibles desincronismos mecánicos o colisiones de cilindros que asolaban a los programadores inexpertos de Ladder que olvidaban incluir docenas de enclavamientos cruzados mutuos para evitar la ejecución simultánea de acciones antagonistas.
3. Criterios de Selección del Lenguaje de Programación
El ingeniero de automatización de élite rara vez programa todo el proyecto empleando un único lenguaje fanático; la norma IEC 61131-3 fomenta activamente el mestizaje lingüístico en un mismo programa para optimizar la trazabilidad. La elección del lenguaje idóneo depende brutalmente de dos factores: la naturaleza matemática del algoritmo y, por encima de todo, la mantenibilidad humana. El código maestro de seguridad (paradas de emergencia, gestión de balizas luminosas, rearme general) se programa casi exclusivamente en Ladder (KOP). Esto garantiza que, a las tres de la madrugada, un electromecánico soñoliento pueda diagnosticar el bloqueo mirando simplemente qué contacto verde se ha vuelto gris. Por el contrario, la sección del código que calcula intrincadas correcciones de geometría o comunica paquetes de red Modbus TCP con el servidor en la nube, se aislará en un sólido bloque hermético redactado íntegramente en Texto Estructurado (SCL), al que el operario de mantenimiento jamás necesitará acceder. Cuando se diseña la coreografía de limpieza CIP (Cleaning In Place) de un tanque cervecero, se usará Grafcet (SFC), ya que su diagrama visual en pantalla permite al técnico ver instantáneamente en qué etapa del lavado se ha quedado atascado el ciclo. La excelencia en programación industrial se define por la capacidad de ensamblar estos diferentes dialectos lógicos en un ecosistema armonioso y a prueba de fallos humanos de interpretación.
