1. Anatomía de Hardware y Unidades Modulares del PLC
1. La Unidad Central de Procesamiento (CPU) y Memoria de Trabajo
El corazón latiente y el cerebro matemático de todo autómata programable es la Unidad Central de Procesamiento (CPU). A diferencia de los delicados procesadores de cristal de silicio que habitan en los ordenadores comerciales domésticos, la CPU de un PLC está forjada para soportar condiciones térmicas extremas, vibraciones mecánicas severas y bombardeos incesantes de ruido electromagnético industrial (EMI). En su interior, el microprocesador coordina despóticamente todo el tráfico de datos, ejecutando las operaciones booleanas y trigonométricas dictadas por el programa de usuario. Para sostener este frenesí algorítmico, la CPU se apoya en una sofisticada arquitectura de memoria segmentada. Por un lado, la Memoria de Carga (frecuentemente encapsulada en una sólida tarjeta SD industrial flash) alberga el código fuente original inmutable que el ingeniero descargó desde el portal TIA Portal o CX-Programmer; por otro lado, la rapidísima Memoria de Trabajo (RAM estática) proporciona el tapiz volátil donde la CPU despliega y procesa los datos en crudo durante el fugaz Ciclo de Scan. Sumado a esto, las variables más críticas para el proceso productivo, como los codiciados contadores de piezas fabricadas y las preciadas recetas de dosificación química, se almacenan en áreas especiales de Memoria Retentiva, protegidas ferozmente por un supercondensador de tantalio o una pequeña batería de litio, garantizando su incorruptibilidad absoluta incluso si la nave entera sufre un prolongado y dramático apagón eléctrico total.
2. Tarjetas de Entrada/Salida Digitales y Analógicas
La CPU más portentosa y veloz del mundo sería completamente sorda y muda sin sus vitales extremidades periféricas: las Tarjetas de Entrada/Salida (I/O Cards). Estos robustos módulos plásticos ejercen la crítica labor de acondicionar las salvajes señales eléctricas del ruidoso taller industrial para que el delicado cerebro de silicio de 3.3V pueda digerirlas sin calcinarse. Una tarjeta de entrada digital a 24V DC no inyecta jamás los picos de tensión de la fotocélula directamente a la CPU; utiliza un escudo protector infalible llamado aislamiento optoacoplado. El brutal pulso eléctrico de campo enciende un diminuto diodo LED en el interior de la tarjeta; la luz atraviesa un abismo microscópico de plástico transparente y excita a un fototransistor en el lado del procesador. Gracias a este abismo galvánico, si un motor en cortocircuito inyecta un letal rayo de 400 voltios por el cable de control, la tarjeta periférica explotará en mil pedazos protegiendo heroicamente la costosa integridad de la CPU. Más allá del mundo booleano del "Todo o Nada" (0 o 1), el control de la termodinámica real recae sobre las sofisticadas Tarjetas Analógicas. Estos conversores (ADC/DAC) traducen el lenguaje continuo de la naturaleza a bits digitales precisos. Si una sonda de nivel emite una lánguida señal de bucle de corriente de 4 a 20 miliamperios, la tarjeta analógica de entrada lo muestrea y lo convierte en una densa palabra matemática entera, permitiendo que la lógica interna active progresivamente la enorme válvula proporcional en consecuencia, sin saltos abruptos ni destructivos golpes de ariete hidráulicos.
3. Módulos de Alimentación y Buses de Fondo (Backplane)

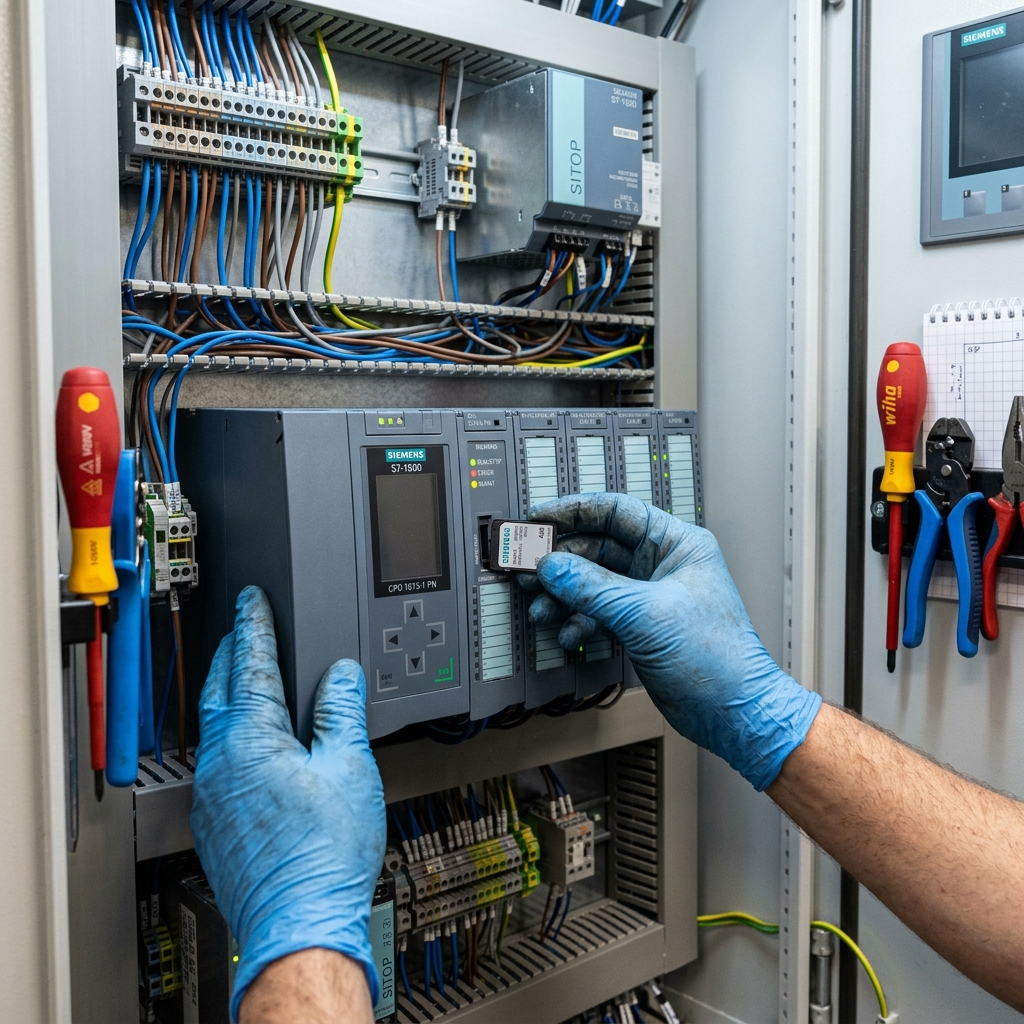

La columna vertebral mecánica y eléctrica que unifica este prodigioso ecosistema modular es el Bus de Fondo o Backplane. En los sistemas de gama media y alta, como el imponente S7-1500, la CPU y las múltiples tarjetas de I/O no se cablean miserablemente entre sí con hilos sueltos; se insertan a presión en los robustos zócalos de rieles metálicos (Racks) dotados de sofisticadas pistas de cobre impreso en su cara oculta trasera. Este Backplane no es un simple pedazo de chapa, es una autopista de datos ultrarrápida (Bus paralelo) por donde fluyen millones de megabytes de telemetría por segundo, orquestados férreamente por la CPU. Finalmente, para que toda esta orquesta electrónica pueda interpretar su sinfonía, requiere de un inagotable suministro de energía pura y filtrada: el Módulo de Alimentación (Power Supply Unit - PSU). A diferencia de una fuente de alimentación de laboratorio común que podría sucumbir ante un pico transitorio, la PSU de un PLC es una fortaleza acorazada; recibe la sucia tensión de 230V AC de la red de la fábrica, plagada de armónicos destructivos y letales picos inductivos, y la convierte en una tensión de 24V DC purísima, estabilizada y galvánicamente libre de rizado. Este escudo energético es vital; si el voltaje del bus de fondo cayera transitoriamente por debajo de los 20 voltios durante un arranque de un motor gigante cercano, las tarjetas lógicas de E/S podrían interpretar falsamente un 0 lógico, ordenando aleatoriamente una catástrofe de apertura en un circuito crítico de contención. La PSU garantiza que la lógica se mantenga inquebrantable ante el caos eléctrico circundante.
