3.1. Emplazamiento y montaje de armarios y cuadros eléctricos, sensores y detectores, controles programables y actuadores

Conceptos Generales

El emplazamiento y montaje de armarios y cuadros eléctricos, así como de los diversos sensores, detectores, controles programables y actuadores, constituye el núcleo físico y lógico de cualquier automatización industrial. Según el Reglamento Electrotécnico para Baja Tensión (REBT), específicamente en sus instrucciones técnicas complementarias como la ITC-BT-17 (Instalaciones de enlace) y la ITC-BT-30 (Instalaciones en locales de características especiales), la correcta ubicación y ensamblaje de estos elementos no solo garantiza la operatividad del sistema, sino que es vital para la seguridad de las personas y de los equipos. El diseño debe contemplar desde la disipación térmica hasta la inmunidad frente a interferencias electromagnéticas (EMI), pasando por la ergonomía en las tareas de mantenimiento.

1. Emplazamiento de Armarios y Cuadros Eléctricos

La selección del lugar de instalación de un cuadro eléctrico debe considerar múltiples factores ambientales e industriales. El grado de protección IP (Ingress Protection) del armario debe ser congruente con el entorno. Por ejemplo, en entornos con polvo o proyecciones de agua, se exigen grados IP54, IP55 o superiores (IEC 60529). Asimismo, el grado IK determina la resistencia a impactos mecánicos. El cuadro debe situarse en zonas de fácil acceso, respetando las distancias mínimas de seguridad para permitir la apertura total de las puertas (generalmente al menos 1 metro de espacio libre frontal) y la maniobrabilidad de los operarios. La fijación mecánica debe soportar el peso de la envolvente y sus componentes, además de posibles vibraciones de la maquinaria adyacente.

2. Distribución Interna y Gestión Térmica

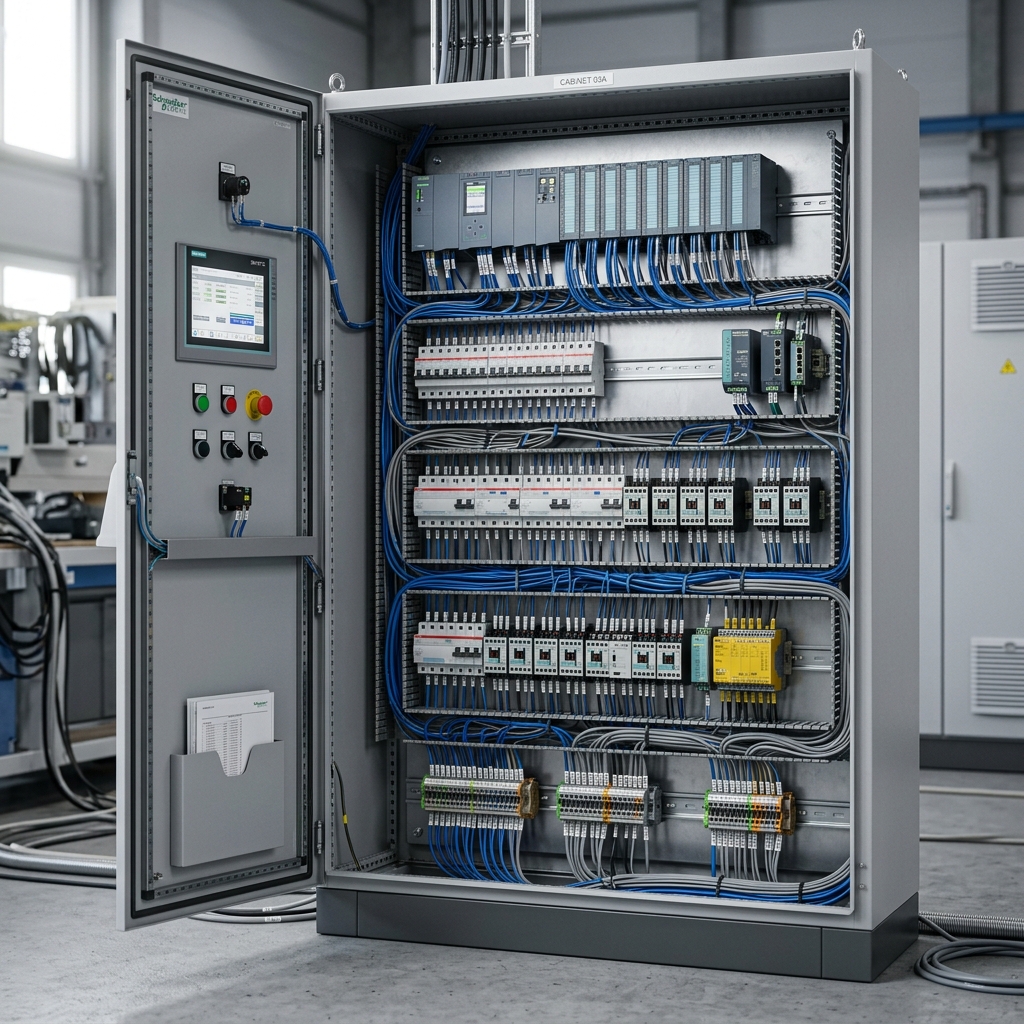

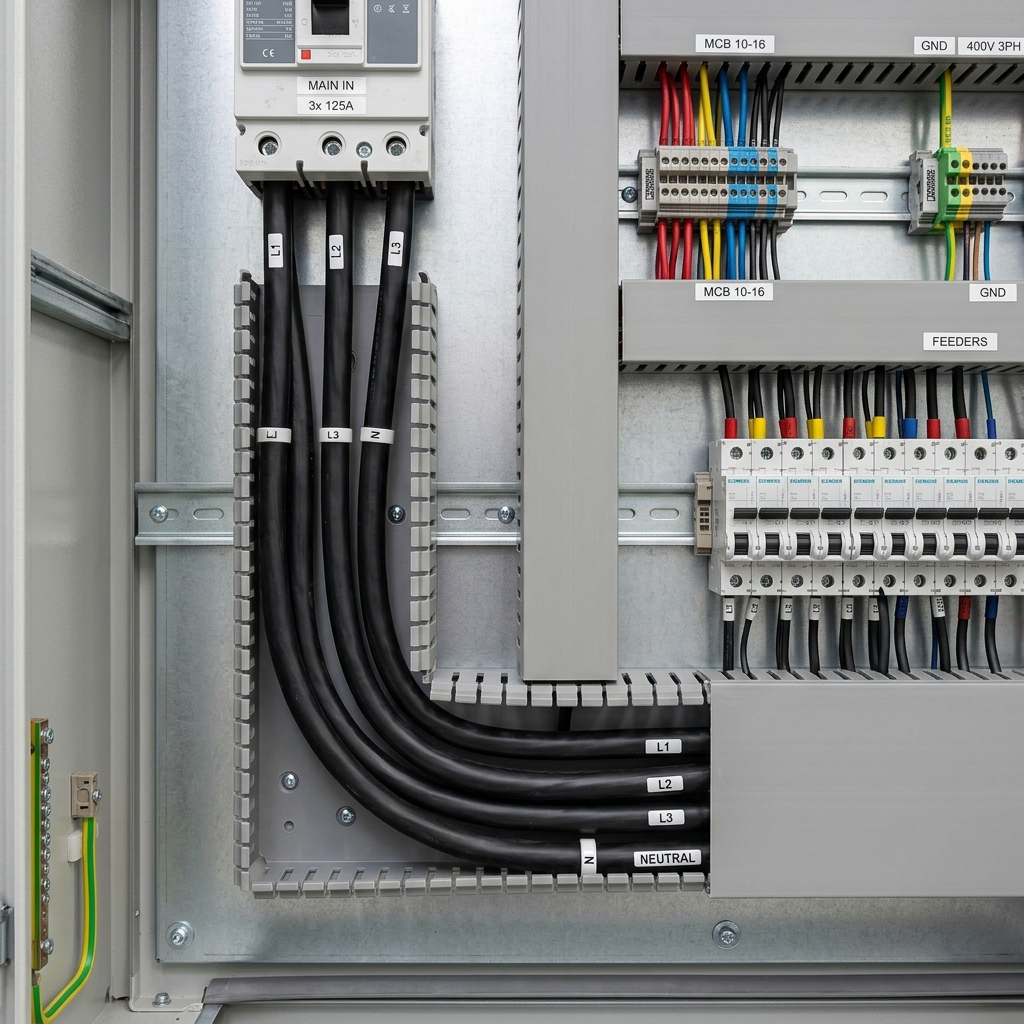

En el interior del armario, el montaje sigue directrices estrictas para separar las zonas de potencia y las zonas de control, evitando acoplamientos inductivos y capacitivos. Los componentes de potencia (contactores de gran calibre, variadores de frecuencia, arrancadores suaves) generan calor y campos magnéticos intensos, por lo que suelen ubicarse en la parte superior o inferior, dependiendo de los flujos de ventilación forzada. Los controles programables (PLCs) y la instrumentación analógica, altamente sensibles al ruido eléctrico, se instalan en carriles DIN aislados o separados espacialmente. La gestión térmica es imperativa: las canaletas de cableado ranuradas (como las canaletas Unex) no deben llenarse a más del 70% de su capacidad para permitir la disipación térmica y facilitar futuros cableados. Además, se deben calcular las frigorías o el caudal de los ventiladores extractores para mantener la temperatura operativa interior por debajo de los 40°C.

3. Instalación de Controles Programables (PLCs)

El montaje del PLC requiere precauciones excepcionales respecto a la compatibilidad electromagnética (CEM). El chasis del PLC y el carril DIN de soporte deben estar firmemente conectados a la placa de masa del cuadro eléctrico para garantizar una equipotencialidad perfecta. Las fuentes de alimentación del PLC deben contar con filtros de red adecuados, y los cables de señales digitales y analógicas deben ser apantallados, conectando la pantalla a tierra únicamente en un extremo (normalmente del lado del cuadro) para evitar bucles de masa. Nunca deben discurrir en paralelo y a corta distancia los cables de comunicación con los cables de potencia del motor (se recomienda una separación física mínima de 20 a 30 cm o cruces perpendiculares).

4. Sensores, Detectores y Actuadores

Los sensores periféricos (inductivos, capacitivos, fotoeléctricos, ultrasonidos, etc.) se montan directamente en el campo de la máquina. Su emplazamiento es crítico para la fiabilidad de la lectura. Los detectores inductivos, por ejemplo, requieren un espacio libre alrededor de su zona sensible para no ser perturbados por metales colindantes. Los sensores ópticos deben orientarse para evitar deslumbramientos por fuentes de luz externas o reflexiones espurias. El cableado de campo hacia el armario se realiza mediante mangueras multiconductores o sistemas de bus de campo (Profinet, EtherCAT, IO-Link), transitando por bandejas metálicas que confieren protección mecánica y apantallamiento. Por su parte, los actuadores en el interior del cuadro, como relés y contactores, se ensamblan modularmente. Las bobinas de estos actuadores electromecánicos deben incorporar redes snubber (filtros RC o diodos volantes en DC) para suprimir los transitorios de sobretensión en el instante de la desconexión, los cuales podrían reiniciar o dañar las salidas de estado sólido del autómata programable.

Toda esta arquitectura física, desde la tornillería de la envolvente exterior hasta el borne terminal de un detector de proximidad, debe estar minuciosamente documentada en los esquemas unifilares y multifilares y codificada según la norma IEC 81346, posibilitando que la puesta en marcha, la inspección reglamentaria y el diagnóstico de averías (troubleshooting) se ejecuten con precisión quirúrgica. Adicionalmente, el mantenimiento preventivo y correctivo de estos cuadros de control y potencia exige protocolos de verificación periódica del aislamiento de los conductores (megado), comprobación del par de apriete de las bornas y medición de las corrientes de fuga a tierra, garantizando así la prolongación de la vida útil de los equipos electromecánicos y electrónicos, minimizando tiempos de inactividad (downtime) y asegurando la máxima productividad y seguridad en las líneas de fabricación automatizada.
