3. Montaje de instalaciones automatizadas
Ingeniería Magna: Metrología Avanzada y Categorías de Seguridad
El montaje y validación de una instalación automatizada exige mediciones eléctricas rigurosas, donde el uso de instrumental genérico es un error crítico:
- Medición TRMS (True Root Mean Square): En cuadros modernos gobernados por Variadores de Frecuencia (VFD) y fuentes conmutadas, las ondas de tensión y corriente están severamente deformadas por armónicos de alta frecuencia (THD elevado). Un polímetro convencional de "valor medio rectificado" mostrará lecturas erróneas y peligrosamente bajas (hasta un 40% de error). Es obligatorio el uso de pinzas y multímetros TRMS, los únicos capaces de integrar el área real de una onda no senoidal pura.
- Categorías de Sobretensión (IEC 61010-1): La seguridad del operario en la frontera del cuadro eléctrico depende del nivel de aislamiento de su instrumental frente a picos transitorios letales (rayos, conmutación pesada). Exigimos el uso innegociable de equipos CAT III (600V/1000V) para medidas en el bus de barras del cuadro de distribución principal, y CAT IV para mediciones en la acometida o exterior. Un equipo CAT II usado en un entorno CAT III puede provocar la explosión del multímetro en las manos del técnico por un arco voltaico.
Conceptos Generales
El estudio de 3. Montaje de instalaciones automatizadas comprende uno de los pilares fundamentales para la correcta ejecución y mantenimiento de las instalaciones automatizadas en el marco del Reglamento Electrotécnico para Baja Tensión (REBT). La normativa vigente exige que todos los componentes, desde la envolvente del cuadro hasta el último sensor de campo, cumplan con directrices estrictas de seguridad, compatibilidad electromagnética (CEM) y ergonomía.

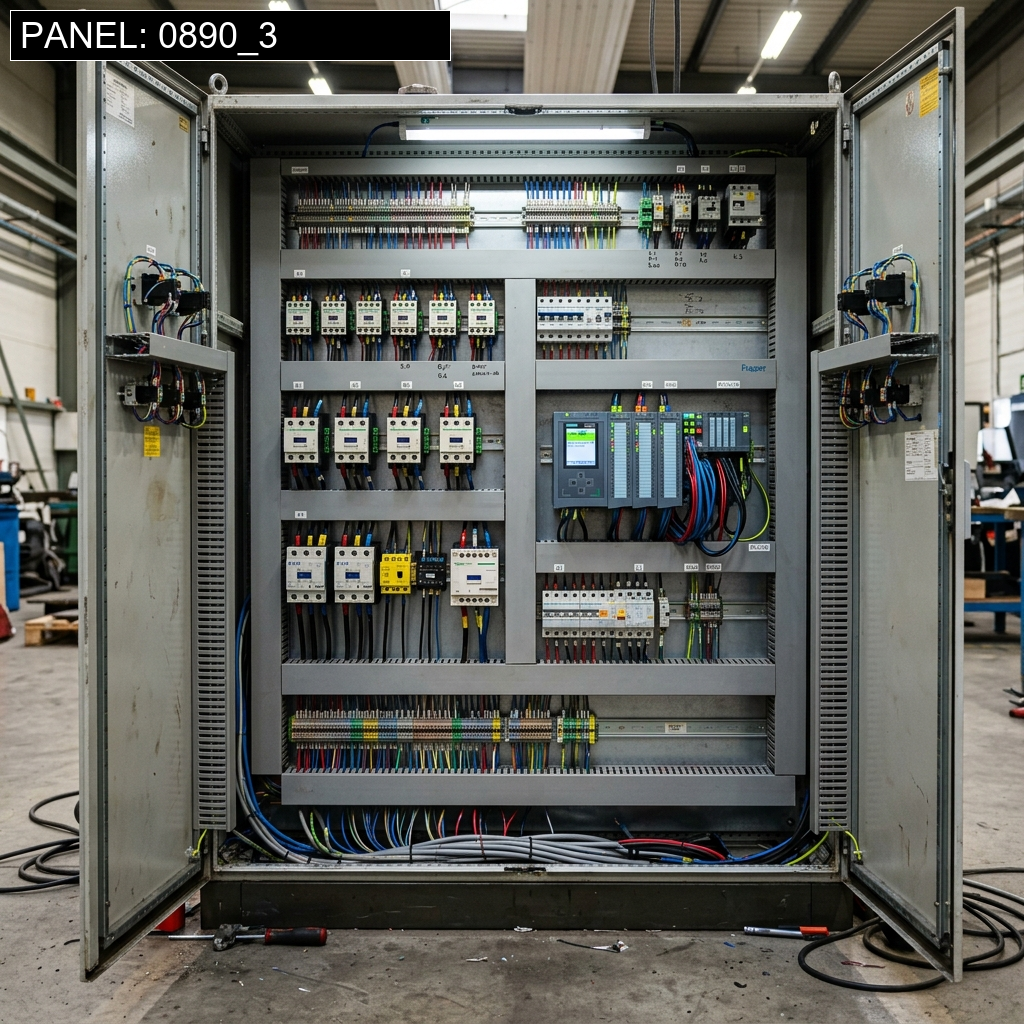

De acuerdo con la norma IEC 61439, los cuadros de distribución y control de baja tensión deben ser diseñados y verificados para soportar los esfuerzos térmicos y electrodinámicos esperados durante un cortocircuito. El ensamblaje de la aparamenta debe considerar la correcta ventilación, dejando al menos un 30% de espacio libre en las canaletas ranuradas para evitar la acumulación de calor (efecto Joule) y facilitar futuras ampliaciones del sistema. Asimismo, la separación física entre los circuitos de potencia (fuerza) y los circuitos de mando (señal) es un requisito imperativo para mitigar los acoplamientos inductivos y capacitivos que podrían introducir ruido eléctrico en las entradas analógicas o digitales de los autómatas programables (PLCs).
En lo que respecta a 3. Montaje de instalaciones automatizadas, es vital comprender la importancia de las redes de equipotencialidad. Todas las masas metálicas, incluyendo los carriles DIN, las puertas de los armarios y el chasis de los equipos electrónicos, deben estar conectadas a un conductor de protección (PE) común, preferiblemente utilizando trenzas de cobre estañado de gran sección para reducir la impedancia en alta frecuencia. Esta medida no solo protege al operario contra contactos indirectos, sino que proporciona un camino de baja impedancia para la derivación de las corrientes de ruido filtradas por las protecciones contra sobretensiones (SPD) y los filtros de línea.
La selección y parametrización de los dispositivos de protección es otro aspecto crucial. Los interruptores automáticos magnetotérmicos (MCB) deben coordinarse selectivamente para aislar únicamente la zona afectada por un defecto, manteniendo la continuidad del servicio en el resto de la instalación. Los relés diferenciales (RCD), en entornos industriales con fuerte presencia de variadores de velocidad y rectificadores, deben ser de clase A o clase B para garantizar su correcto disparo en presencia de corrientes de fuga pulsantes o continuas, respectivamente. La instalación de relés térmicos o guardamotores con compensación de temperatura ambiente es obligatoria para la protección de motores asíncronos trifásicos frente a sobrecargas prolongadas o pérdida de fase.

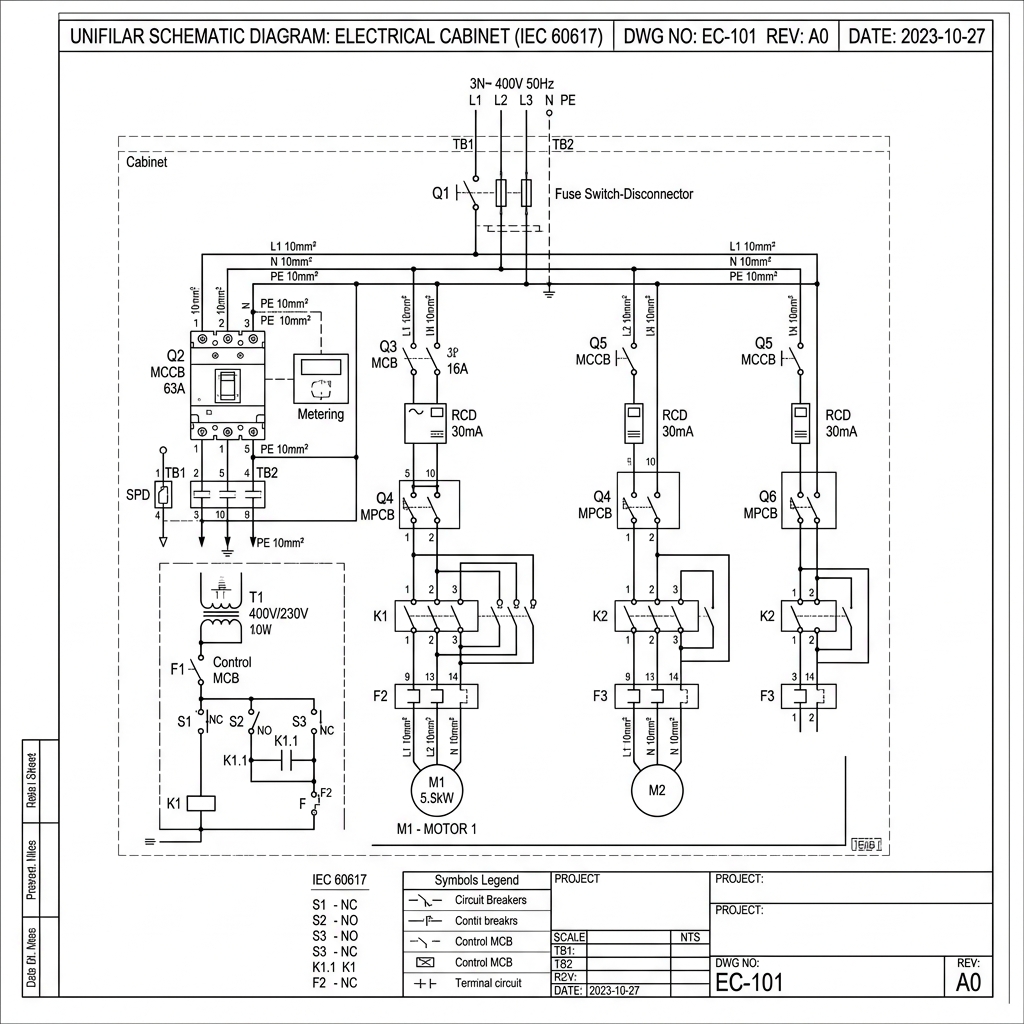

Profundizando en los detalles de 3. Montaje de instalaciones automatizadas, los esquemas eléctricos unifilares y multifilares deben redactarse utilizando la simbología estandarizada IEC 60617. La correcta identificación de los bornes, el referenciado cruzado de las bobinas y los contactos de los relés, y la asignación unívoca de nombres a los cables en ambos extremos son prácticas de ingeniería que reducen drásticamente el tiempo de puesta en marcha (commissioning) y diagnóstico de averías (troubleshooting). La documentación as-built (conforme a obra) debe ser entregada al cliente final como parte integral de la memoria técnica de diseño (MTD) o el proyecto técnico.
La integración de sistemas de monitorización de energía y estado de los componentes (Condition Monitoring) a través de buses de campo industriales (Modbus TCP, PROFINET, EtherNet/IP) permite la transición del mantenimiento preventivo al mantenimiento predictivo. Los sensores térmicos (termografías), los analizadores de vibraciones y los analizadores de redes eléctricas envían datos en tiempo real al SCADA o a plataformas en la nube, donde algoritmos de inteligencia artificial detectan patrones anómalos que preceden a un fallo catastrófico. Esta convergencia de las tecnologías de la información (IT) y la tecnología de operaciones (OT) es el núcleo de la Industria 4.0.
Adicionalmente, en la práctica de 3. Montaje de instalaciones automatizadas, la observancia de la normativa de prevención de riesgos laborales (PRL) y la aplicación rigurosa de las cinco reglas de oro antes de intervenir en cualquier cuadro eléctrico son principios innegociables para el técnico instalador. La comprobación de ausencia de tensión con detectores homologados y la correcta consignación de los circuitos (Lockout/Tagout - LOTO) previenen accidentes de extrema gravedad provocados por retornos intempestivos o errores de coordinación entre diferentes equipos de mantenimiento.
Evaluación: Pon a Prueba tus Conocimientos
Selecciona la opción correcta para cada pregunta.
1. ¿Para qué es crucial separar físicamente los circuitos de potencia de los de mando en un cuadro eléctrico?
2. Según la lección, ¿qué estándar internacional se utiliza para la simbología en esquemas eléctricos?
3. ¿Qué porcentaje de espacio libre se debe dejar en las canaletas para una correcta ventilación y futuras ampliaciones?
