La guerra de las tres energías
El diseño de una máquina automatizada comienza con una pregunta termodinámica fundamental: ¿Qué tipo de fuerza física necesitamos aplicar sobre el producto? La respuesta a esta pregunta define el tipo de actuador que se implementará. En la ingeniería industrial moderna, existen tres grandes familias de actuadores que se disputan el trono del movimiento: los Eléctricos, los Neumáticos y los Hidráulicos. Cada uno de ellos posee ventajas abrumadoras en su terreno, y desventajas paralizantes si se aplican en el ecosistema equivocado.
La **Actuación Eléctrica** (motores, servomotores y solenoides) es la reina indiscutible de la precisión rotativa y el control matemático. Un servomotor eléctrico moderno, acoplado a un husillo de bolas (un tornillo sin fin mecanizado con tolerancias aeroespaciales), puede detener una carga pesada con una precisión de centésimas de milímetro. Es por ello que los robots antropomórficos, las máquinas herramienta de control numérico (CNC) y las impresoras 3D utilizan actuadores 100% eléctricos. Además, la electricidad es "limpia"; no hay riesgo de derramar aceite en una sala blanca de fabricación de microchips. Sin embargo, su talón de Aquiles es la relación *Fuerza/Volumen*. Si necesitas aplicar una fuerza de compresión de 50 toneladas (como en una prensa de estampado de chasis de coches), un motor eléctrico capaz de generar esa fuerza tendría el tamaño de un autobús escolar y fundiría los cables del transformador del barrio al intentar arrancar.
Cuando la necesidad es de fuerza bruta aplastante y sostenida, el ingeniero debe recurrir a la **Actuación Hidráulica**. Aquí se utiliza aceite incompresible bombeado a altísimas presiones (hasta 400 bares). La física de fluidos de Pascal ($P = F/A$) nos dicta que un pequeño pistón hidráulico del tamaño de una botella de agua puede levantar tranquilamente un camión entero. Las prensas de inyección de plástico, las retroexcavadoras y los elevadores industriales confían ciegamente en este tipo de actuadores. Además, a diferencia de los motores eléctricos (que se queman si se bloquean bajo tensión excesiva por la pérdida del ventilador de refrigeración y la corriente de cortocircuito), un actuador hidráulico puede quedarse bloqueado empujando contra un muro de acero durante días enteros sin sufrir el más mínimo daño térmico (la válvula de sobrepresión simplemente recircula el aceite al tanque). Su gran inconveniente es el costo, el peso de las centrales de bombeo y las inevitables, engorrosas y ecológicamente desastrosas fugas de aceite.

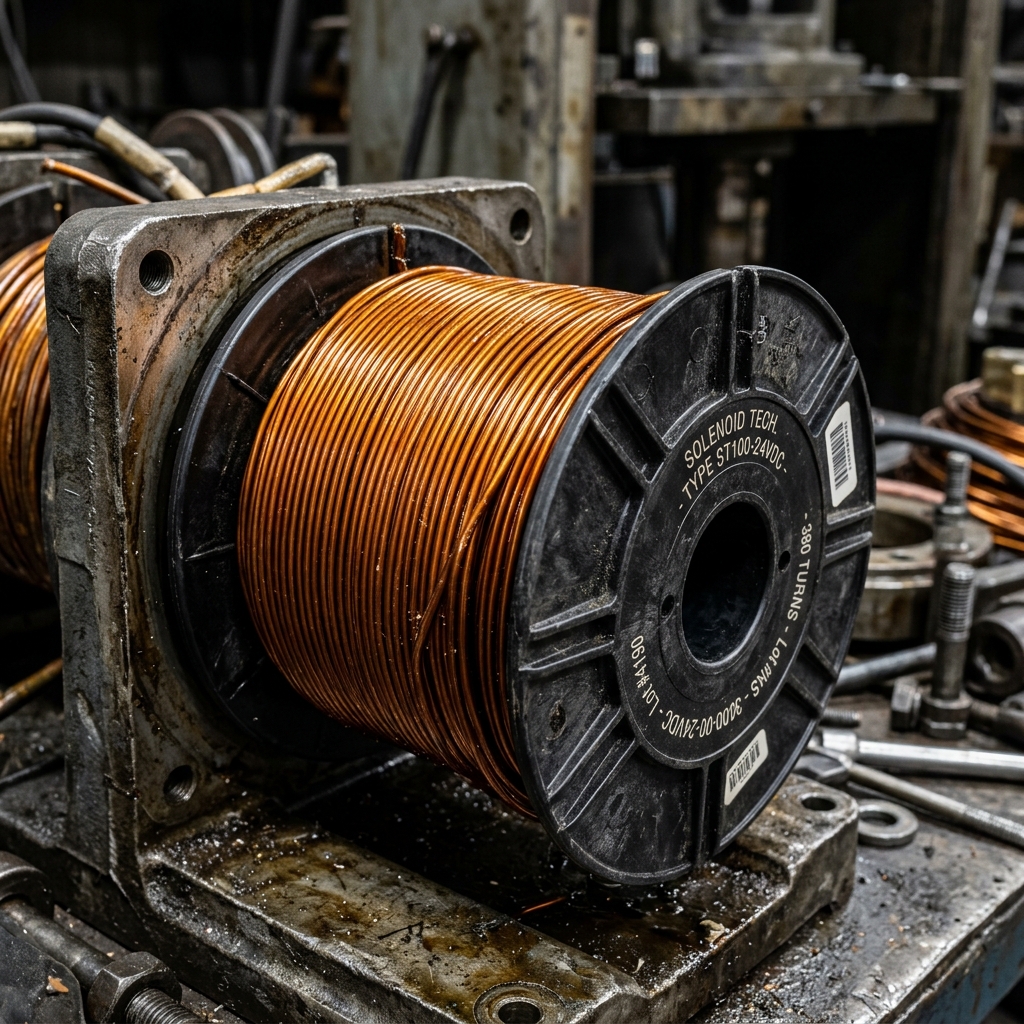

Figura: Detalle de bobina industrial y campo magnético
La velocidad del aire: Neumática
¿Qué ocurre cuando no necesitamos una precisión milimétrica, ni una fuerza aplastante, pero sí requerimos una velocidad vertiginosa y movimientos repetitivos frenéticos? Entra en escena la **Actuación Neumática**. Basada en aire comprimido (generalmente a 6 o 8 bares de presión), los cilindros neumáticos son los amos absolutos de la maquinaria de envasado, empaquetado, clasificación por visión artificial y robótica ligera (pick-and-place).
El aire, al ser un gas altamente compresible, actúa como un resorte explosivo. Cuando una electroválvula libera el aire comprimido en la cámara de un cilindro neumático, el vástago sale disparado con una aceleración brutal, capaz de expulsar una botella defectuosa de una cinta transportadora que se mueve a 3 metros por segundo, en un parpadeo de 20 milisegundos. Esta velocidad explosiva es imposible de replicar ni con motores eléctricos (limitados por la inercia pesada de sus rotores de hierro magnético) ni con hidráulica (limitada por la viscosidad cinemática del denso aceite).
Además, la neumática es intrínsecamente "limpia" (solo expulsa aire filtrado al ambiente) y es la opción predilecta en la industria alimentaria. También es **ATEX** por naturaleza (Apta para Atmósferas Explosivas): al no usar electricidad directa en el actuador, no genera chispas. Si tienes que remover polvo de pólvora en una fábrica de municiones o remover harina fina volatilizada (altamente explosiva), es suicida meter un motor eléctrico allí; en su lugar, mandas un tubo de plástico con aire a un cilindro neumático inerte. El coste de esta maravilla, sin embargo, es la eficiencia energética oculta: comprimir aire en el cuarto de compresores de la fábrica consume una cantidad atroz de electricidad, haciendo que, desde la perspectiva de la termodinámica global, el actuador neumático sea la forma de movimiento más ineficiente y cara en la factura de la luz corporativa de la industria moderna.
Finalmente, no debemos olvidar una subcategoría crucial: los **Actuadores Térmicos**. Mientras que el resto mueve la materia en el espacio (fuerza y distancia), los térmicos cambian su nivel de entropía (calor). Las resistencias calentadoras de cartucho o de banda rodean los cañones de inyección de plásticos para fundir los polímeros a 250ºC. Estos actuadores se gobiernan de forma muy especial; no se usan contactores mecánicos (que se destruirían por desgaste en horas al estar encendiéndose y apagándose cada 2 segundos para mantener la temperatura), sino que se utilizan "Relés de Estado Sólido (SSR)". Estos preaccionadores no tienen piezas móviles, conmutan centenares de amperios usando tiristores y Triacs de silicio de forma silenciosa e infinita, gestionados por el autómata mediante potentes algoritmos PID (Proporcional-Integral-Derivativo) para evitar sobrecalentamientos o "Over-shoots" térmicos.
💡 Interactúa con la Inteligencia Artificial
Para explorar el desafío de controlar fluidos compresibles frente a incompresibles, prueba este prompt:
Actúa como un ingeniero experto en Dinámica de Fluidos aplicados a la Automatización. Escribe un script en Python que simule y grafique la curva de aceleración de un cilindro neumático (aire, compresible a 6 bar) frente a un cilindro hidráulico (aceite, incompresible a 6 bar), ambos moviendo una masa pesada de 100 Kg. El script debe demostrar matemáticamente el temido "Efecto Stick-Slip" (tartamudeo) en el actuador neumático debido a que el aire actúa como un muelle elástico al intentar empujar mucha masa, mientras que el hidráulico debe mostrar una curva de velocidad perfecta, constante e inexorable.📝 Autoevaluación 1
Contexto: En la refinería "PetroSur", debes diseñar un sistema automatizado para remover el lodo negro inflamable del fondo de unos tanques vacíos mediante unos brazos raspadores en un ambiente clasificado ATEX Zona 0 (presencia continua y garantizada de gases explosivos).
Pregunta: ¿Qué tipo de tecnología de actuador es la más idónea y segura para implementar la fuerza bruta de giro de los raspadores dentro de los tanques?
📝 Autoevaluación 2
Contexto: Una máquina de control numérico fresadora de acero necesita posicionar su cabezal de corte láser con una precisión de 0.01 mm, deteniéndose suavemente y manteniéndose anclada magnéticamente mientras corta el metal, evitando cualquier pequeña oscilación (chattering).
Pregunta: ¿Por qué un actuador neumático de alta presión sería un fracaso absoluto para esta tarea de mecanizado CNC?
📝 Autoevaluación 3
Contexto: En un horno industrial de secado de pinturas a 200ºC, el PLC debe activar y desactivar potentes resistencias térmicas de 50 Amperios continuamente (dos veces por segundo) para mantener la temperatura clavada mediante un algoritmo de control PID, sin desviaciones.
Pregunta: El electricista se niega a poner un Contactor electromecánico tradicional y exige comprar costosos Relés de Estado Sólido (SSR) con grandes disipadores de aluminio de aletas. ¿Cuál es el motivo técnico innegable de esta decisión?
🔧 Laboratorio Práctico con el Simulador

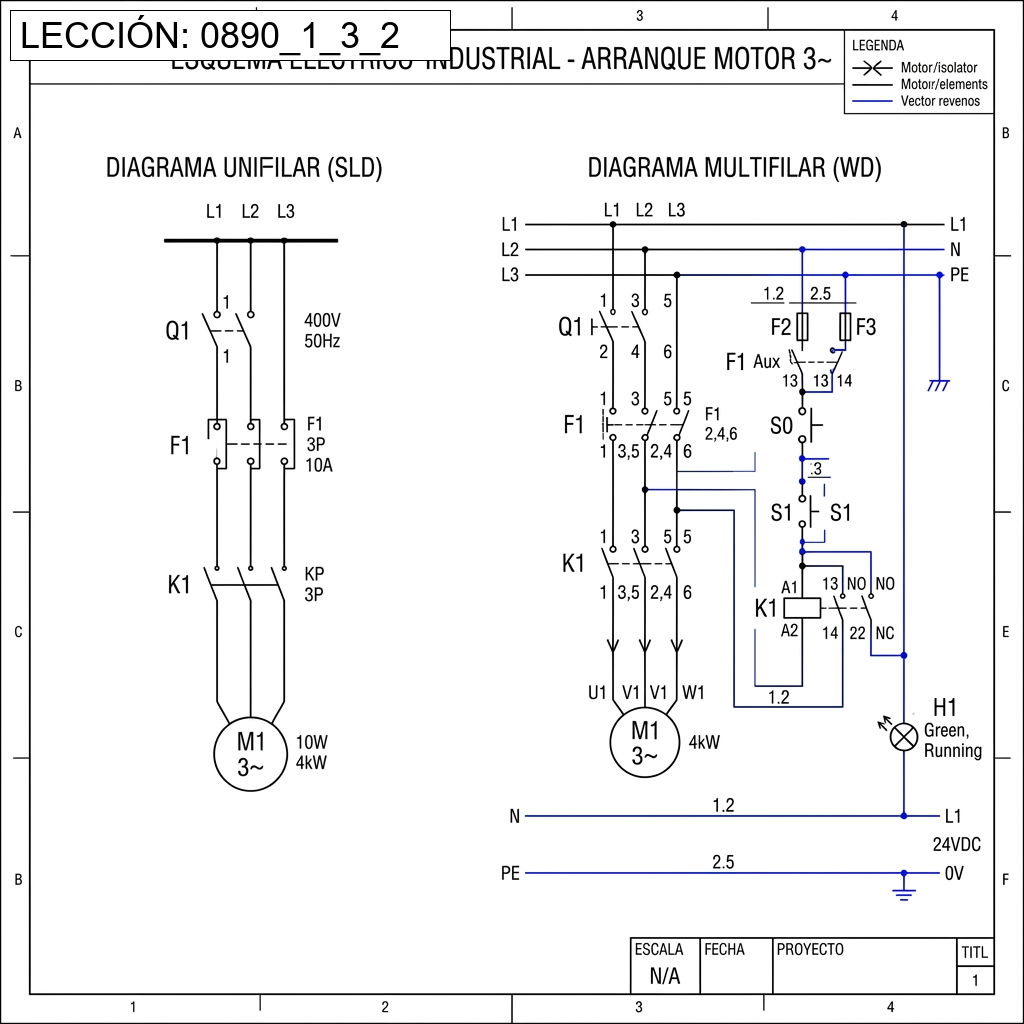

El uso de enormes centrales oleohidráulicas requiere motores trifásicos que mueven las espesas y pesadas bombas de aceite a gran presión. Arrancar estos motores requiere cálculos especiales por su naturaleza fuertemente inductiva. Abre la Calculadora Interactiva y dirígete al módulo de Motores (#modulo-motores).
- Simula el arranque de un motor de 11kW para una central hidráulica a 400V.
- Calcula la sección del cable (
#modulo-seccion) y verifica cómo el magnetotérmico seleccionado para proteger este actuador asíncrono debe poseer una curva de disparo magnética tipo 'C' o 'D', para no saltar intempestivamente durante el brutal pico transitorio de arranque que requiere vencer la viscosidad incompresible del aceite.
