El principio de Transducción Inversa

La automatización no es más que un bucle continuo de conversión de energía regido por la información. En lecciones anteriores vimos que un sensor es un transductor que capta un cambio de estado en el universo físico (presencia, temperatura, presión) y lo traduce a una variable eléctrica estandarizada que el autómata pueda procesar. El Actuador es, por tanto, el "Transductor Inverso". Su misión es recoger una señal eléctrica (ya sea binaria TODO/NADA, o analógica modulada) y forzar, violentamente si es necesario, un cambio de estado en la materia y la energía del universo físico que lo rodea.

Esquema técnico detallado de un actuador solenoide lineal en sección transversal. Se visualiza la bobina de cobre enrollada, el núcleo de hierro móvil (émbolo) y el resorte de retorno. Unas flechas indican la entrada de corriente eléctrica de 24VCC. Líneas de flujo magnético deben emanar de la bobina, concentrándose en el núcleo y generando un vector de fuerza visible que desplaza el émbolo. Estilo blueprint, con anotaciones claras de los componentes y el principio de transducción electromagnética.
Figura: Representación visual. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

Este proceso de transmutación de energía casi siempre recae en los hombros del electromagnetismo o del calentamiento óhmico (Efecto Joule). Si queremos generar calor para derretir gránulos de plástico en una máquina de extrusión, usamos resistencias calentadoras gigantescas blindadas en cerámica. Aquí, el actuador simplemente opone resistencia al paso de centenares de amperios, transformando la energía eléctrica pura en energía térmica de alta entropía. Pero la magia real, la esencia del movimiento en la industria, proviene de la Ley de Ampère y la Ley de Lorentz: el campo magnético inducido.

Fotografía realista industrial, primer plano de un colector de electroválvulas neumáticas montado en una máquina automatizada. Se aprecian varios solenoides con sus bobinas negras y conectores eléctricos con LEDs de estado encendidos. Múltiples tubos de poliuretano de colores para el aire comprimido entran y salen de las válvulas. El fondo muestra una estructura de aluminio y partes de la máquina desenfocadas. Iluminación de taller, alto nivel de detalle en las texturas metálicas y plásticas.
Figura: Representación visual. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

Cuando enrollamos un hilo de cobre formando un carrete (solenoide) y hacemos pasar por él una corriente continua de 24V, el carrete deja de ser un trozo de metal inerte y se convierte en un imán artificial (electroimán). Las líneas de flujo magnético invisibles se concentran en el núcleo del carrete y atraen con violencia cualquier masa de hierro cercana. Esta fuerza de reluctancia es el "Lazo de Dios" de la automatización: permite que un evento virtual e inmaterial (una variable booleana que pasa de '0' a '1' dentro de la RAM de un autómata) se convierta en una fuerza física capaz de arrastrar kilos de acero en el mundo real.

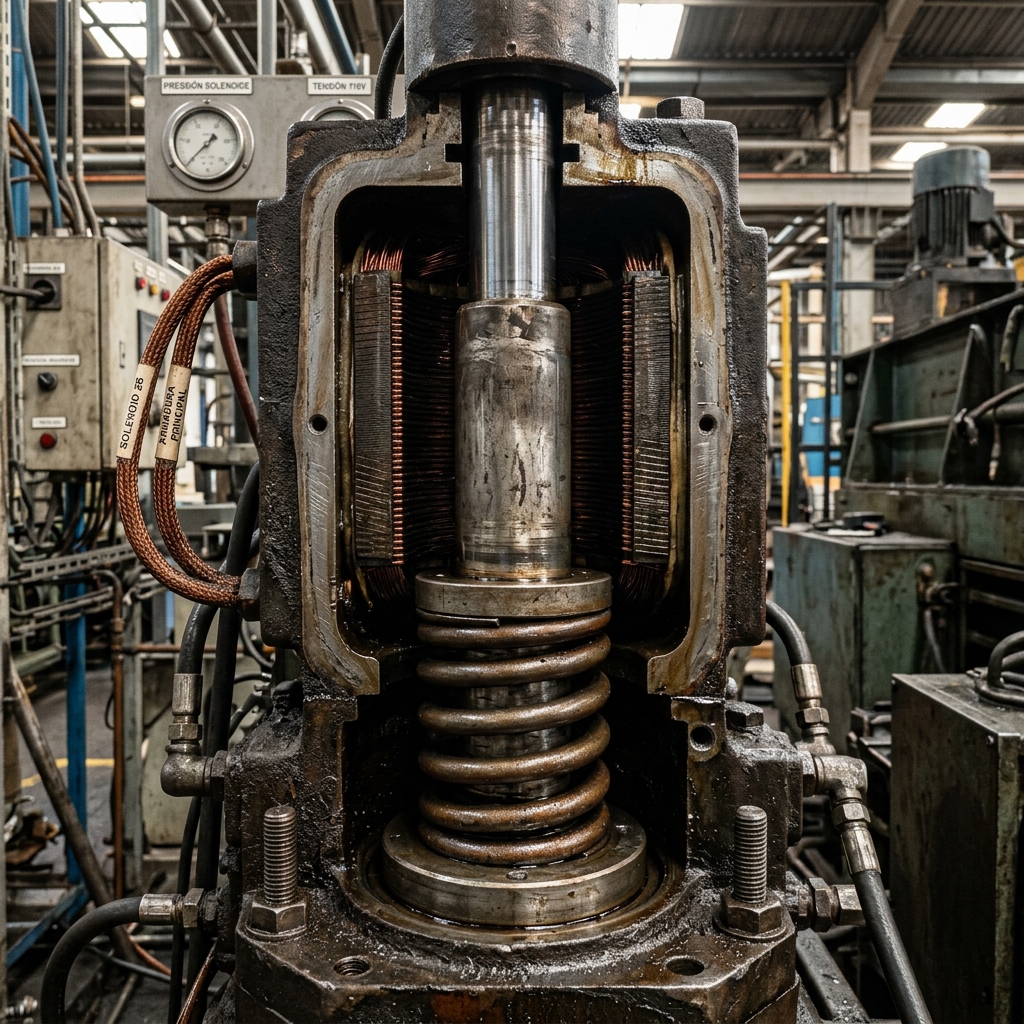

Figura: Detalle hiperrealista de la armadura móvil y muelle de retorno

El precio del movimiento: Las Cargas Inductivas

Lamentablemente, el universo físico es receloso y no permite conversiones de energía "gratuitas" ni cambios de estado instantáneos. Si intentamos mover una caja pesada en el suelo, sufrimos la fricción mecánica estática y la inercia de la masa. En la electricidad, las bobinas magnéticas de los actuadores (motores, solenoides, relés) presentan su propia inercia y fricción en forma de un fenómeno temible: **La Inductancia ($L$)**.

Cuando aplicas 24V a la bobina de un actuador, la corriente no sube a su valor máximo instantáneamente (como ocurre al encender una bombilla o una resistencia térmica pura). El campo magnético en crecimiento dentro de la bobina induce, por la Ley de Lenz, una fuerza contra-electromotriz; es decir, la bobina "se rebela" e intenta generar un voltaje que aplaste a los 24V entrantes. Tarda unos pocos milisegundos en saturarse. Pero el verdadero apocalipsis ocurre cuando el PLC ordena *apagar* el actuador.

Al abrir el circuito, el campo magnético del solenoide, que almacenaba la energía del movimiento de los electrones, colapsa de forma instantánea. La naturaleza aborrece los cambios bruscos de flujo magnético y, en su agonía, la bobina libera toda esa energía concentrada en un violento látigo eléctrico: un pico transitorio de voltaje inverso que puede alcanzar los miles de voltios ($-L \frac{di}{dt}$). Si el actuador es una válvula neumática pequeña a 24V, el pico de apagado será de unos -800V. Si no hay protecciones instaladas (varistores, redes RC o diodos volantes), este rayo invertido viaja de vuelta por el cable azul de 24V hasta la tarjeta de salidas del PLC. Cuando choca contra el pequeño transistor de silicio interno (diseñado para soportar solo 30V), lo perfora, lo achicharra y lo deja cortocircuitado permanentemente. La automatización se queda ciega, y la máquina requerirá un recambio de miles de euros.

Este fenómeno dicta que los técnicos de automatización no pueden cablear los actuadores como si fueran simples bombillas. El actuador, debido a su naturaleza fuertemente reactiva e inductiva, exige respeto termodinámico. Por esta razón la norma obliga a clasificar las cargas. No es lo mismo encender un bloque de calentamiento (Carga puramente resistiva, Categoría de Empleo AC-1) que arrancar a toda potencia el enorme motor de la cinta de extracción de una mina de carbón (Carga fuertemente inductiva, Categoría de Empleo AC-3 o superior). El tipo de carga definirá obligatoriamente el calibre de las protecciones, la arquitectura de disipación de calor en el cuadro eléctrico y los filtros de red para amortiguar las devastadoras chispas que los actuadores escupen al entorno.
