Introducción a la Seguridad del Equipamiento Eléctrico

La norma armonizada UNE-EN 60204-1:2019 regula los requisitos específicos para el equipamiento eléctrico y electrónico de las máquinas industriales de carácter no portátil. A diferencia de las instalaciones generales en locales, que se rigen estrictamente por el REBT, las máquinas integradas en procesos industriales exigen medidas de protección adicionales para prevenir accidentes por atrapamiento, fallos de control o sobrecargas eléctricas perjudiciales.

Puntos fundamentales de la norma

1. Protección contra Choques Eléctricos

La norma exige proteger a los operadores frente a contactos directos mediante envolventes y armarios con un grado de protección mínimo de IP2X (barreras contra dedos). Para los armarios eléctricos generales expuestos a ambientes industriales con polvo y salpicaduras de líquidos, se prescribe como mínimo un grado de protección IP54.

2. Categorías de Parada de Emergencia

Los dispositivos de parada de emergencia (setas de color rojo sobre fondo amarillo) deben actuar cortando la energía de forma segura según tres tipologías normativas:

  • Categoría 0 (Parada no controlada): Desconexión inmediata de la fuente de alimentación mediante interruptores físicos (contactores generales de seguridad).
  • Categoría 1 (Parada controlada): Se mantiene la alimentación eléctrica de los motores para decelerar la máquina de forma controlada y, una vez detenida por completo, se retira la potencia.
  • Categoría 2 (Parada controlada mantenida): Se detiene la máquina pero se mantiene la alimentación a los variadores y motores para retener el eje o posición de trabajo de forma activa.

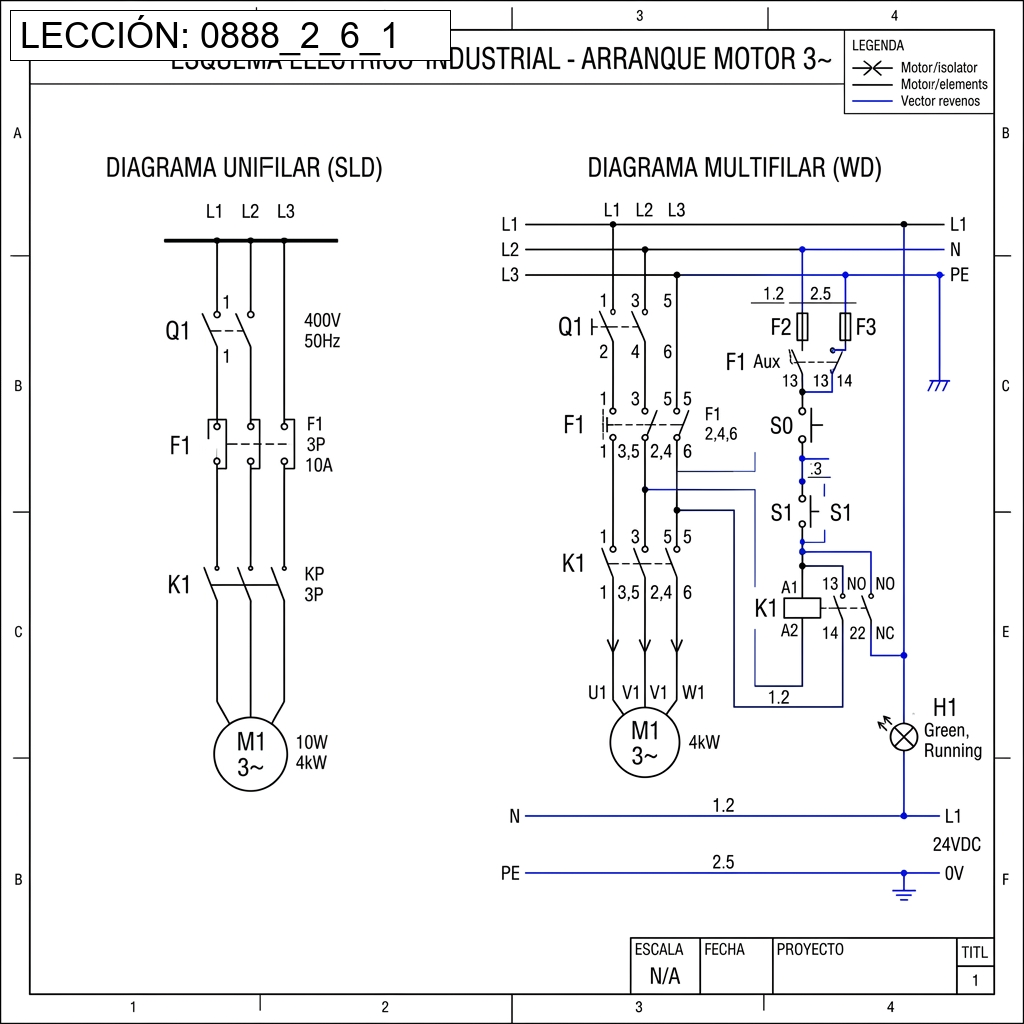

3. Armarios Eléctricos y Cableado

Los conductores que interconectan la máquina deben poseer marcas de identificación únicas en sus extremos. La puerta de acceso al armario eléctrico de la máquina debe contar con un bloqueo mecánico coordinado con el interruptor general, impidiendo su apertura a menos que se haya desconectado la tensión previamente.

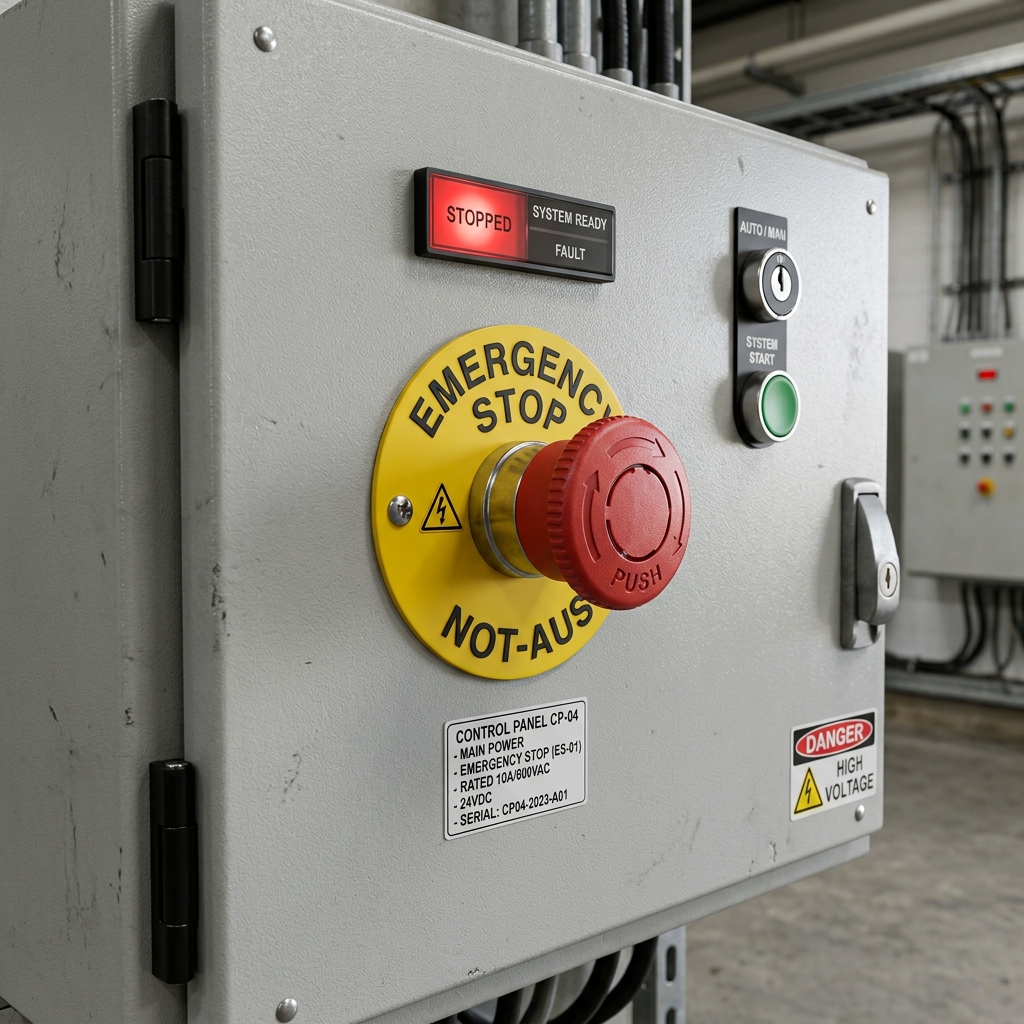

Pulsador de parada de emergencia en seta roja sobre envolvente metálica IP54 de un armario eléctrico
Figura 1: Pulsador de seguridad tipo seta roja sobre fondo amarillo en un armario de control. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
🐍 Auditor de Seguridad del Cuadro Eléctrico de Máquinas

# Script interactivo para auditar el cumplimiento de la UNE-EN 60204-1
def verificar_conformidad_maquina(inspecciones):
    no_conformidades = []

    # Comprobar puntos críticos de seguridad
    if not inspecciones.get("enclavamiento_puerta"):
        no_conformidades.append("❌ Falta enclavamiento mecánico: La puerta se abre con tensión.")
    if not inspections_ip_valido(inspecciones.get("grado_ip")):
        no_conformidades.append(f"❌ Grado IP insuficiente: Se exige IP54 o superior, y tiene IP{inspecciones.get('grado_ip')}.")
    if not inspecciones.get("seta_emergencia_roja"):
        no_conformidades.append("❌ Pulsador de emergencia no reglamentario: No es seta roja sobre fondo amarillo.")
    if not inspecciones.get("tierra_puerta"):
        no_conformidades.append("❌ Falta conductor flexible de unión equipotencial a tierra en la puerta móvil del cuadro.")

    print("=== AUDITORÍA UNE-EN 60204-1 ===")
    if not no_conformidades:
        print("🟢 CUMPLIMIENTO CONFORME: El armario eléctrico de la máquina es seguro.")
        return True
    else:
        print("🔴 CUMPLIMIENTO RECHAZADO. Corrija los siguientes puntos de seguridad:")
        for nc in no_conformidades:
            print(nc)
        return False

def inspections_ip_valido(ip_string):
    try:
        primer_digito = int(ip_string[0])
        segundo_digito = int(ip_string[1])
        # UNE-EN 60204-1 exige IP54 (5 para polvo, 4 para salpicaduras de agua)
        return primer_digito >= 5 and segundo_digito >= 4
    except (IndexError, ValueError):
        return False

# Datos de la auditoría física en el cuadro de la fresadora industrial
datos_fresadora = {
    "enclavamiento_puerta": True,
    "grado_ip": "44",  # Incorrecto, debe ser al menos IP54 para polvo
    "seta_emergencia_roja": True,
    "tierra_puerta": False  # Incorrecto, falta cable flexible
}

verificar_conformidad_maquina(datos_fresadora)

Este código simula una lista de comprobación de fallos graves en los armarios eléctricos industriales bajo la UNE-EN 60204-1.

💼 Caso Práctico: Grado de protección de envolventes

Contexto: En una nave de pulido de mármol con abundancia de polvo en suspensión, el instalador monta un cuadro de maniobra de un motor.

Pregunta: Según la UNE-EN 60204-1, ¿cuál es el grado de protección IP mínimo exigible para un armario eléctrico industrial en un entorno expuesto?

⚙️ Caso Práctico: Concepto de Parada Categoría 0

Contexto: Un operario de una sierra circular ve que el disco se atasca e introduce la mano, y pulsa el botón de emergencia tipo seta roja.

Pregunta: ¿Qué acción técnica define la Parada de Emergencia de Categoría 0 descrita en la norma?

📝 Caso Práctico: Enclavamiento de seguridad

Contexto: Un técnico de mantenimiento realiza una inspección del armario eléctrico de control de una prensa hidráulica.

Pregunta: ¿Qué dispositivo de seguridad es de obligada instalación en la puerta de acceso a los armarios eléctricos según la norma?

🔬 Laboratorio Práctico: Seguridad en Motores y Variadores en REBT SuperCalc

Actividad de Simulación: Utiliza el simulador de Motores Eléctricos de REBT SuperCalc para analizar la variación de velocidad:

  • Número de polos del motor: 4 polos
  • Frecuencia de alimentación de prueba: 60 Hz
  • Porcentaje de deslizamiento: 3.5%

🔗 Abrir Motores Eléctricos (Módulo 9)

Pregunta del Laboratorio: Configura la simulación. En base a los cálculos del motor de 4 polos a 60 Hz, ¿cuál es su velocidad teórica de sincronismo y cómo exige la norma UNE-EN 60204-1 prevenir el sobrecalentamiento térmico del motor si opera de forma continuada a baja velocidad bajo variador de frecuencia?
