El Manual de Uso y Mantenimiento en Baja Tensión

Toda instalación eléctrica de baja tensión, una vez finalizada y legalizada, debe acompañarse de una documentación técnica esencial que guíe a los usuarios e ingenieros en su correcta explotación. Este documento es el Manual de Instrucciones de Uso y Mantenimiento, exigido por la ITC-BT-04 del REBT, cuyo objetivo es garantizar la durabilidad de los elementos, prevenir el riesgo de electrocución o incendio y asegurar que la instalación funciona dentro de sus márgenes de diseño.

Contenidos mínimos y obligaciones legales

1. Estructura del Manual de Mantenimiento

El manual debe ser redactado por la empresa instaladora autorizada o la dirección facultativa del proyecto. Sus apartados indispensables son:

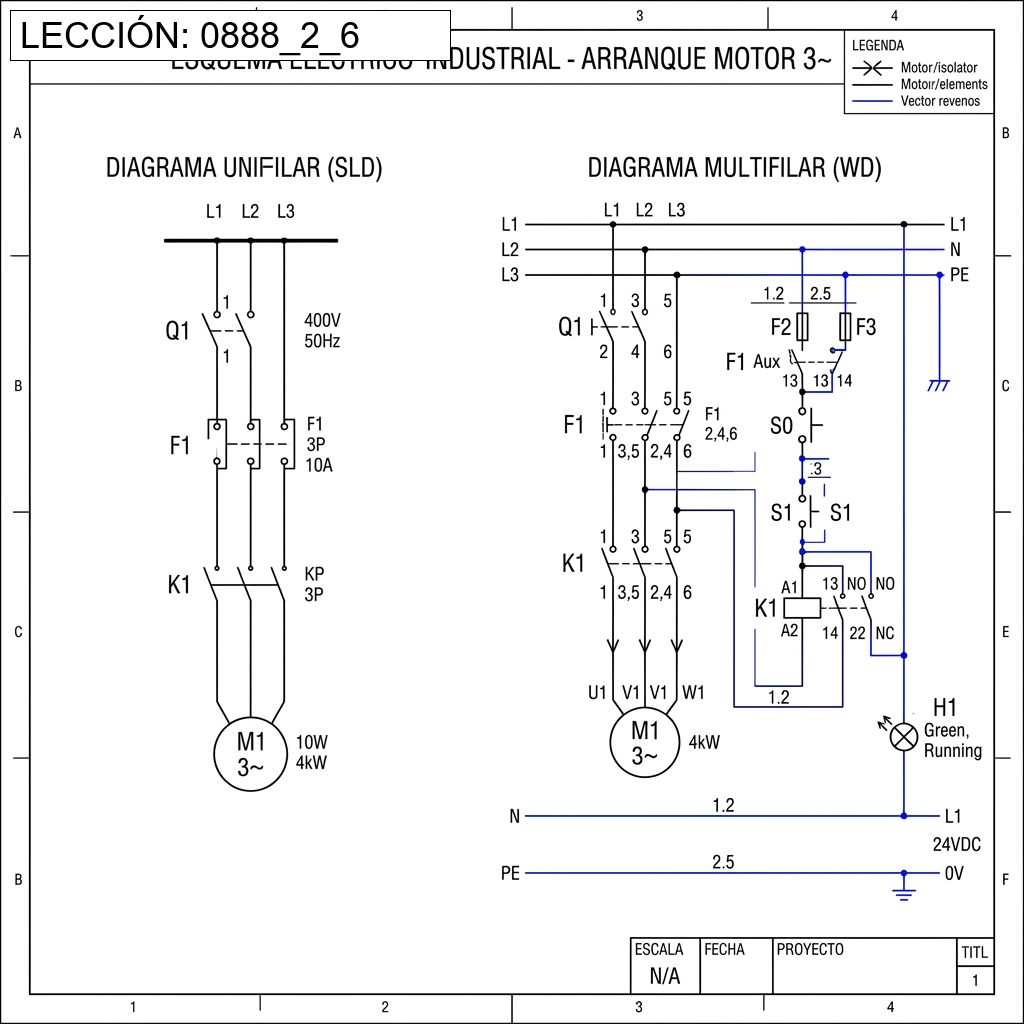

  • Instrucciones de Servicio: Esquema unifilar general actualizado, descripción técnica del funcionamiento de los cuadros, maniobras de conexión y desconexión en condiciones normales y protocolo de rearme ante disparos accidentales.
  • Instrucciones de Mantenimiento: Detalle de las operaciones de revisión visual, reapriete de bornes para evitar puntos calientes, comprobación mensual de la sensibilidad y velocidad de los interruptores diferenciales, y medición anual de la resistencia de tierra.
  • Medidas de Emergencia: Ubicación exacta de los pulsadores de seta de parada de emergencia, teléfonos de servicios públicos de asistencia y extintores aptos para fuegos de origen eléctrico (CO2 o polvo dieléctrico).

2. Responsabilidad del Titular de la Instalación

De acuerdo con el Artículo 20 del REBT, el propietario o titular de la instalación es civil y penalmente responsable de su conservación. Tiene la obligación de mantener los equipos en perfecto estado de servicio y contratar inspecciones periódicas con Organismos de Control Autorizados (OCA) cuando el reglamento lo exija.

Técnico electricista rellenando y firmando el manual de instrucciones y libro de mantenimiento eléctrico oficial
Figura 1: Redacción e inspección del libro oficial de mantenimiento por parte de instaladores autorizados. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
🐍 Planificador de Mantenimiento Preventivo Eléctrico

# Script para emular el calendario de inspecciones preventivas obligatorias
from datetime import datetime, timedelta

def calcular_proxima_revision(tipo_local, ultima_inspeccion_str):
    try:
        ultima_fecha = datetime.strptime(ultima_inspeccion_str, "%Y-%m-%d")
    except ValueError:
        print("❌ Error: Formato de fecha incorrecto. Use AAAA-MM-DD.")
        return

    # Plazos establecidos según la ITC-BT-05 (en años)
    plazos_anios = {
        "pública concurrencia": 5,
        "industrial_potencia_elevada": 5,
        "comunidades_mas_100kw": 10,
        "vivienda_comun": 10
    }

    local = tipo_local.lower().strip()
    plazo = plazos_anios.get(local)

    print("=== PLANIFICACIÓN REBT - ARTÍCULO 20 ===")
    print(f"🔹 Tipo de Local:      {local.upper()}")
    print(f"🔹 Última Inspección:  {ultima_fecha.strftime('%d/%m/%Y')}")

    if plazo is None:
        print("⚠️ Advertencia: Tipo de local no tipificado con inspección OCA obligatoria quinquenal o decenal.")
        return

    proxima_fecha = ultima_fecha.replace(year=ultima_fecha.year + plazo)
    dias_restantes = (proxima_fecha - datetime.now()).days

    print(f"🟢 Próxima Inspección Obligatoria: {proxima_fecha.strftime('%d/%m/%Y')}")
    if dias_restantes > 0:
        print(f"⏳ Estado: Faltan {dias_restantes} días para realizar la inspección legal.")
    else:
        print(f"🚨 ALERTA: ¡Inspección caducada hace {-dias_restantes} días! Contrate un OCA urgentemente.")

# Prueba: Local de pública concurrencia cuya última inspección fue en 2022
calcular_proxima_revision(tipo_local="pública concurrencia", ultima_inspeccion_str="2022-03-15")

Este programa automatiza las alertas de vencimiento de las inspecciones oficiales OCA para evitar sanciones administrativas al titular.

💼 Caso Práctico: Destinatario y elaboración

Contexto: Una empresa autorizada finaliza la instalación de un taller mecánico de reparación de vehículos y prepara la entrega de llaves.

Pregunta: ¿Quién es el responsable de redactar el manual de instrucciones de uso y mantenimiento y a quién va dirigido?

⚙️ Caso Práctico: Responsabilidades del titular

Contexto: En un hotel de mediana potencia, el diferencial general salta habitualmente y el director decide puentearlo para evitar cortes de luz a los clientes.

Pregunta: Según el Artículo 20 del REBT, ¿qué responsabilidad tiene el titular ante averías o malas prácticas de mantenimiento?

📝 Caso Práctico: Contenidos indispensables

Contexto: Durante la redacción de la MTD de un local comercial, el técnico decide enumerar los procedimientos del manual de mantenimiento preventivo.

Pregunta: ¿Cuál de las siguientes es una operación de mantenimiento preventivo obligatoria y recomendada que debe detallar el manual?

🔬 Laboratorio Práctico: Mantenimiento Predictivo y Fugas en REBT SuperCalc

Actividad de Simulación: Utiliza el simulador de Cables y Fugas de REBT SuperCalc para ensayar el estado de aislamiento de una línea subterránea antigua:

  • Tensión nominal del circuito: 230 V
  • Resistencia de aislamiento unitaria del cable: 5 MΩ·km
  • Longitud física de la línea: 250 metros (0.25 km)

🔗 Abrir Fugas de Aislamiento (Módulo 3.B)

Pregunta del Laboratorio: Configura la simulación. En el marco del mantenimiento preventivo y predictivo de esta instalación comercial, ¿cuál es la resistencia de aislamiento real en Megaohmios ($M\Omega$), qué corriente de fuga circulará por la línea y qué dictamen debe anotarse en el libro de mantenimiento?
