La Norma UNE-EN 60617

La normalización gráfica en los planos técnicos es fundamental para garantizar que cualquier instalador, inspector o mantenedor en Europa pueda interpretar correctamente la instalación sin ambigüedades. El diseño y la simbología representados en los esquemas unifilares de baja tensión siguen la norma UNE-EN 60617, que estandariza las representaciones geométricas de interruptores, protecciones automáticas y empalmes físicos.

Símbolos Normalizados de Protección y Corte

1. Pequeños Interruptores Automáticos (PIA) e IGA

Los interruptores magnetotérmicos (tanto individuales como el general IGA) se representan mediante el símbolo del interruptor manual simple combinado con dos disparadores acoplados mecánicamente:

  • Disparador Térmico (Sobrecarga): Se dibuja como un pequeño recuadro o corchete semicircular en el eje de la línea (representa la lámina bimetálica).
  • Disparador Magnético (Cortocircuito): Se representa mediante un semicírculo o trazo que simula la bobina de disparo rápido.

2. Interruptor Diferencial (ID)

El símbolo del diferencial añade a los polos de corte un círculo cerrado central (representa el transformador toroidal de detección de fugas), enlazado mediante una línea de trazos discontinua al mecanismo de apertura del interruptor general, lo que indica que una corriente residual en el toroide provocará el disparo inmediato.

3. Sobretensiones Transitorias y Permanentes

Se colocan aguas arriba del diferencial general. Su símbolo muestra un descargador de gas o varistor conectado en paralelo entre los conductores activos y la barra colectora de tierra, representado como una caja de protección acoplada al símbolo del interruptor automático.

4. La Toma de Tierra

Representada en la base de los circuitos de salida como una línea vertical que acaba en tres trazos horizontales paralelos y decrecientes de arriba a abajo. Indica la conexión física al conductor de protección colectiva (verde-amarillo) que baja a las picas de tierra del edificio.

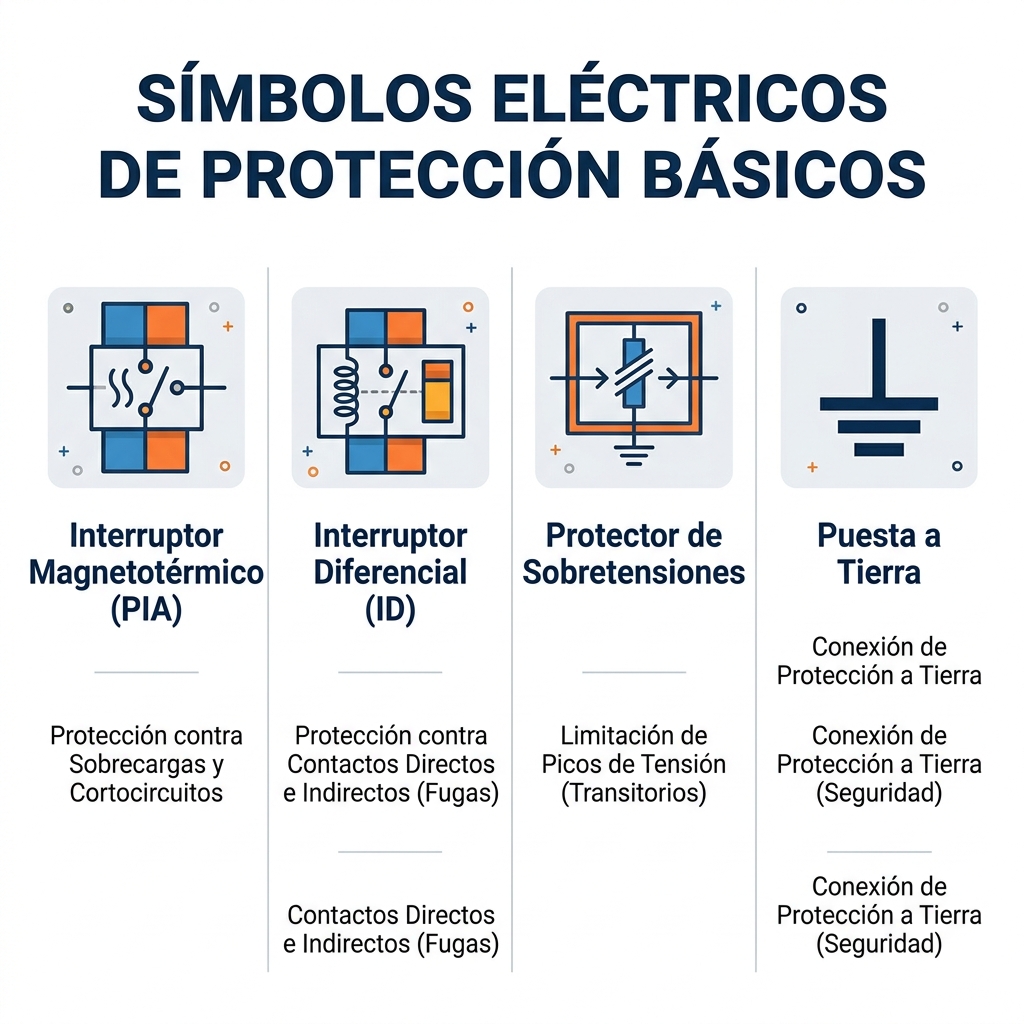

Infografía didáctica de los símbolos normalizados de protección según la norma UNE-EN 60617
Figura 1: Símbolos técnicos normalizados esenciales utilizados en la representación de los cuadros generales de distribución. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
🐍 Diccionario Interactivo de Simbología de Esquemas Unifilares

# Script para actuar como diccionario de consulta de simbología normalizada
def buscar_simbolo_electrico(termino):
    simbolos = {
        "iga": {
            "nombre": "Interruptor General Automático (IGA)",
            "simbolo_grafico": "Interruptor con disparador térmico (bimetal) + magnético (bobina) acoplado a palanca general.",
            "explicacion": "Protege la instalación contra sobrecargas y cortocircuitos de forma global. Define la potencia máxima admisible."
        },
        "id": {
            "nombre": "Interruptor Diferencial (ID)",
            "simbolo_grafico": "Interruptor con transformador toroidal central y enlace de disparo mecánico.",
            "explicacion": "Detecta corrientes de fuga a tierra (fuga toroidal) y abre el circuito para evitar electrocuciones en personas."
        },
        "pia": {
            "nombre": "Pequeño Interruptor Automático (PIA)",
            "simbolo_grafico": "Interruptor magnetotérmico unipolar o bipolar que protege un circuito de salida individual.",
            "explicacion": "Limita las sobrecorrientes en circuitos terminales específicos (alumbrado, fuerza, climatización)."
        },
        "tierra": {
            "nombre": "Puesta a Tierra (Electrodo)",
            "simbolo_grafico": "Línea vertical que termina en tres trazos horizontales paralelos de longitud decreciente.",
            "explicacion": "Indica la conexión del cable de protección (verde-amarillo) al terreno físico para derivar corrientes de defecto."
        }
    }

    clave = termino.lower().strip()
    resultado = simbolos.get(clave)

    print("=== DICCIONARIO DE SIMBOLOGÍA NORMALIZADA ===")
    if resultado:
        print(f"🔹 Elemento:      {resultado['nombre']}")
        print(f"🔹 Representación: {resultado['simbolo_grafico']}")
        print(f"🔹 Función REBT:  {resultado['explicacion']}")
    else:
        print("❌ Símbolo no encontrado en la base de datos. Use: IGA, ID, PIA, o Tierra.")

    return resultado

# Consultar la función del interruptor diferencial
buscar_simbolo_electrico("ID")

Este código sirve como herramienta didáctica para que los alumnos asocien rápidamente los acrónimos con su descripción gráfica y funcional.

💼 Caso Práctico: Símbolo del diferencial

Contexto: En el esquema del cuadro general de una vivienda, el alumno debe identificar la protección diferencial que corta la corriente ante derivaciones directas.

Pregunta: ¿Cuál es el símbolo normalizado UNE-EN 60617 para representar un Interruptor Diferencial (ID)?

⚙️ Caso Práctico: Diferencias IGA vs PIA

Contexto: Un instalador dibuja el plano del cuadro general de una cafetería y debe diferenciar visualmente la protección de cabecera de las de línea.

Pregunta: ¿Cómo se diferencia en el plano el símbolo de un PIA estándar del de un interruptor general automático (IGA)?

📝 Caso Práctico: Símbolo de puesta a tierra

Contexto: En la base de cada uno de los enchufes representados en el plano, el alumno observa una conexión con rayas decrecientes.

Pregunta: ¿Qué indica el símbolo de un círculo pequeño con una línea vertical y tres líneas horizontales decrecientes en la base de una derivación?

🔬 Laboratorio Práctico: Simbología de Protecciones en REBT SuperCalc

Actividad de Simulación: Utiliza el simulador de Previsión de Potencia y Cuadros en REBT SuperCalc para planificar el cuadro general de un Local Comercial:

  • Tipo de establecimiento: Local Comercial / Oficina
  • Cargas críticas a proteger: Línea de Fuerza (tomas general) y Alumbrado
  • Protecciones requeridas en el unifilar: Protección contra cortocircuitos/sobrecargas y protección diferencial

🔗 Abrir Previsión de Potencia y Cuadros (Módulo 1)

Pregunta del Laboratorio: Configura la simulación. En el esquema unifilar de este cuadro comercial, ¿qué dos símbolos específicos e independientes representarán, respectivamente, la protección contra sobrecargas/cortocircuitos de las líneas de tomas de corriente y la protección general contra contactos indirectos por fuga de corriente?
