El Concepto de la Representación Unifilar

En el diseño de proyectos eléctricos, representar cada conductor físico (fases, neutro, protección de tierra) mediante líneas paralelas independientes generaría planos demasiado complejos, ilegibles y propensos al error. El esquema unifilar simplifica esta representación dibujando un único hilo conductor para representar todo el conjunto de cables de un circuito, utilizando simbología normalizada para indicar la jerarquía del flujo de energía y los dispositivos de protección asociados.

Estructura y lectura de un esquema unifilar

1. El Trazo Único y Número de Conductores

La línea continua del plano representa la canalización que aloja los conductores activos y de protección. Para indicar cuántos cables reales discurren por dicho tramo, se colocan marcas o trazos oblicuos sobre la línea. Por ejemplo, tres líneas oblicuas finas indican dos fases y neutro, o fase, neutro y tierra en sistemas monofásicos.

2. Jerarquía de Distribución

El esquema se lee de arriba hacia abajo (o de izquierda a derecha), simulando el paso físico de la corriente:

  • Cabecera: Muestra la entrada de la derivación individual y la protección general de corte (IGA).
  • Protección Diferencial: Los interruptores diferenciales (ID) que protegen contra fugas a tierra de forma general o por subgrupos de circuitos.
  • Salidas de Circuitos Individuales: Pequeños Interruptores Automáticos (PIAs) que limitan la sobrecarga y cortocircuitos de cada línea de consumo final (alumbrado, tomas generales, cocina, etc.).

3. Datos Técnicos Asociados

Al lado de cada símbolo e hilo unifilar se especifican parámetros esenciales: calibre de intensidad nominal (A), poder de corte del automático (kA), sección del cable conductor ($\text{mm}^2$), tipo de aislamiento y el diámetro nominal del tubo protector.

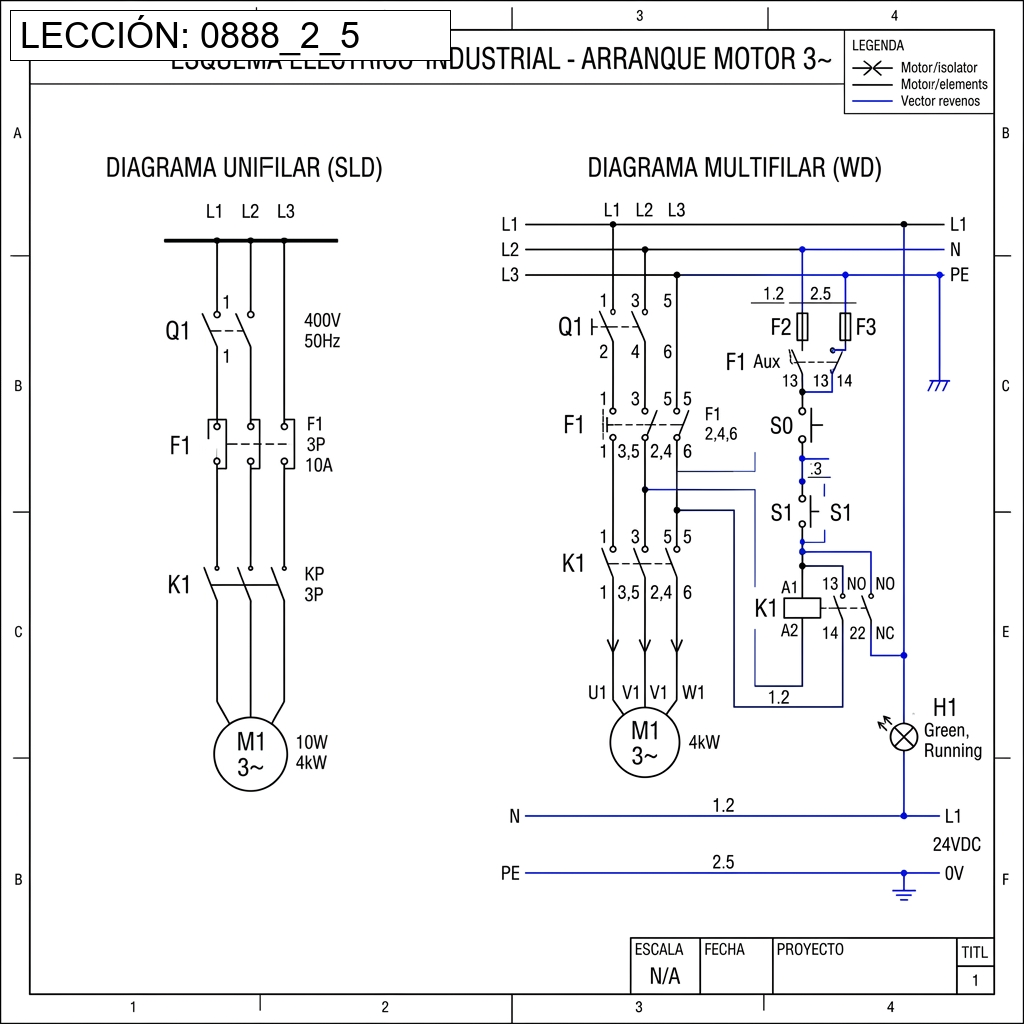

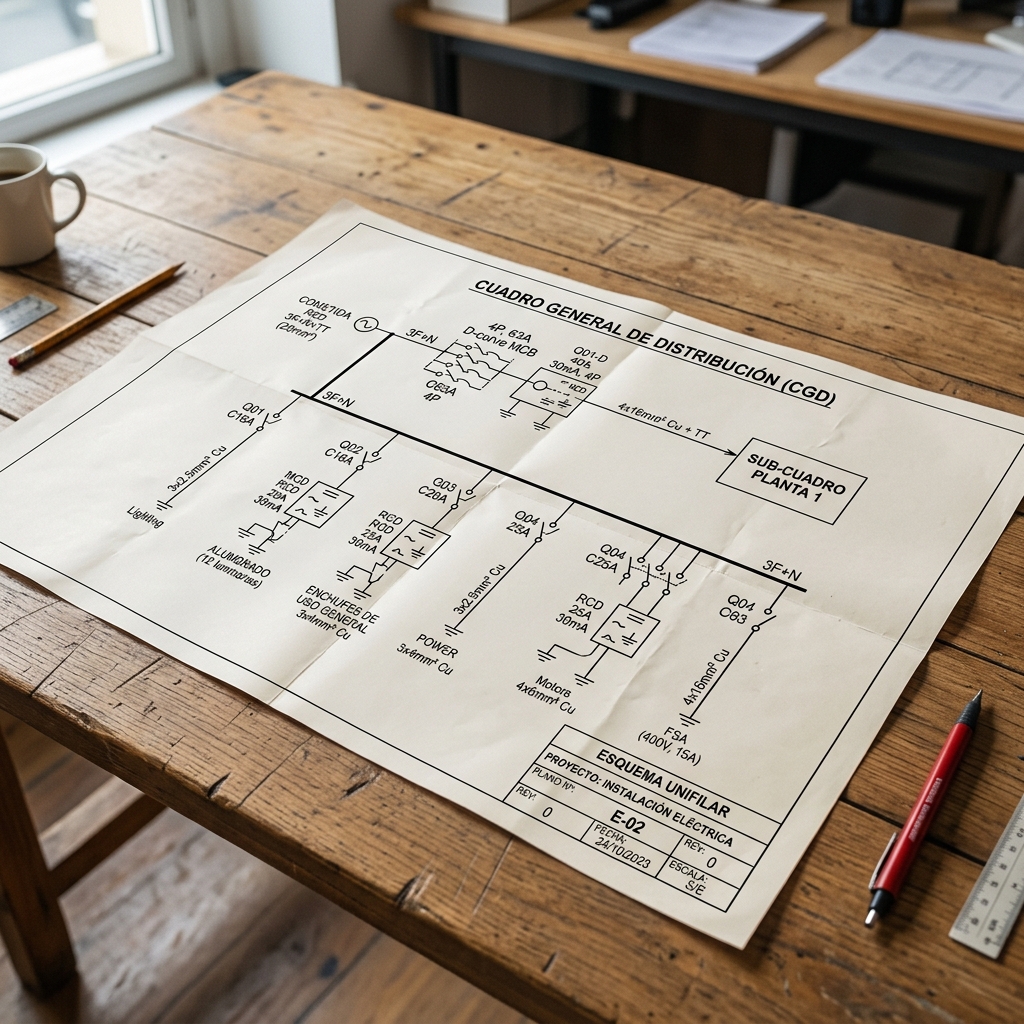

Plano técnico que muestra la representación esquemática unifilar de un cuadro de distribución eléctrica
Figura 1: Representación gráfica unifilar normalizada utilizada en la documentación técnica de baja tensión. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
🐍 Verificador de Compatibilidad de Polos en Protecciones

# Script para evaluar si el número de polos de un automático coincide con el tipo de línea en el unifilar
def validar_polos_proteccion(tipo_linea, numero_polos):
    lineas_admisibles = {
        "monofasica_f+n": [2],       # Automáticos de 2 polos (1P+N o 2P)
        "monofasica_2f": [2],        # Automáticos de 2 polos (2P)
        "trifasica_3f": [3, 4],      # Automáticos de 3 polos o 4 polos
        "trifasica_3f+n": [4]        # Automáticos de 4 polos (3P+N o 4P)
    }

    tipo = tipo_linea.lower().strip()
    polos_validos = lineas_admisibles.get(tipo)

    print("=== CONTROL DE COMPATIBILIDAD UNIFILAR ===")
    print(f"🔹 Tipo de línea:  {tipo.upper()}")
    print(f"🔹 Polos del PIA:  {numero_polos}P")

    if polos_validos is None:
        print("❌ Error: Tipo de línea no definido en el reglamento.")
        return False

    if numero_polos in polos_validos:
        print("🟢 COMPATIBLE: El elemento de corte y protección es apto para esta línea.")
        return True
    else:
        print(f"🔴 INCOMPATIBLE: Peligro de corte incompleto. Se exige protector de polos: {polos_validos}")
        return False

# Prueba: Línea trifásica con neutro protegida por un automático de 3 polos (incorrecto, falta cortar neutro)
validar_polos_proteccion(tipo_linea="trifasica_3f+n", numero_polos=3)

Este programa verifica que el técnico de la oficina no cometa el grave error de diseño de omitir la protección del neutro en esquemas trifásicos.

💼 Caso Práctico: Concepto de unifilar

Contexto: Al revisar el plano de electricidad de un local comercial, el alumno observa una única línea continua que conecta el diferencial general con un enchufe trifásico.

Pregunta: ¿Qué representa la línea única en un esquema unifilar?

⚙️ Caso Práctico: Objetivo de los esquemas

Contexto: Un instalador presenta la MTD telemáticamente ante Industria y el técnico auditor rechaza el expediente por carecer de esquema del cuadro.

Pregunta: ¿Cuál es el principal objetivo técnico de utilizar un esquema unifilar en el proyecto o MTD?

📝 Caso Práctico: Indicación de conductores

Contexto: En el esquema unifilar de un motor de climatización trifásico, el alumno observa el cable general de alimentación.

Pregunta: En la lectura de un esquema unifilar, ¿cómo se representa gráficamente que un circuito es trifásico con neutro?

🔬 Laboratorio Práctico: Diseño Unifilar en REBT SuperCalc

Actividad de Simulación: Utiliza el simulador de Previsión de Potencia (Vivienda) en REBT SuperCalc para diseñar el cuadro general:

  • Superficie de la vivienda: 90 m²
  • Gama de electrificación del diseño: Electrificación Básica
  • Circuitos previstos: C1, C2, C3, C4, C5

💡 Nuevo: En el simulador, tras configurar la vivienda, desplázate hacia abajo en la tarjeta del cuadro general para visualizar el Esquema Unifilar dinámico de la ITC-BT-19. Haz clic en "Imprimir PDF" para ver el informe con el esquema unifilar autoajustable de alta resolución.

🔗 Abrir Previsión de Potencia y Cuadros (Módulo 1)

Pregunta del Laboratorio: Configura la simulación para la vivienda estándar de 90 m² en electrificación básica. ¿Cuántos circuitos individuales de salida se deben dibujar en el esquema unifilar de este cuadro general de mando y protección y qué tipo de corte deben tener sus PIAs según el REBT?
