El Protocolo Técnico de Ensayos Instrumentales

Antes de emitir el boletín CIE, el instalador autorizado debe llevar a cabo una serie de verificaciones físicas e instrumentales obligatorias especificadas en el REBT (principalmente en la ITC-BT-19 e ITC-BT-23). Estas pruebas garantizan que, ante un fallo real de aislamiento o cortocircuito, las protecciones automáticas y la red de tierra actuarán protegiendo a las personas de contactos indirectos.

Pruebas Físicas e Instrumentales Obligatorias

1. Examen Visual y Ensayos de Continuidad

El examen visual comprueba que los conductores y protecciones están correctamente dimensionados y que el material dispone del sello CE. El ensayo de continuidad garantiza que los conductores de protección (cable verde-amarillo) están interconectados a todas las masas de la instalación con una resistencia inferior a 1 Ω.

2. Resistencia de Aislamiento de los Conductores

Se realiza con un megóhmetro (generador de alta tensión continua). Para circuitos con tensión de servicio de 230/400 V, se aplica una tensión de ensayo de 500 Vcc entre conductores activos, y entre conductores activos unidos y tierra. La resistencia obtenida debe ser estrictamente superior a 0,5 MΩ para dar la prueba por favorable.

3. Resistencia de la Puesta a Tierra y Bucle

Se utiliza el telurómetro o analizador de bucle de tierra. En esquemas de distribución de red pública TT, la máxima tensión de contacto admisible es de $50\text{ V}$ ($24\text{ V}$ en locales húmedos). Para un interruptor diferencial convencional de $30\text{ mA}$ ($0,03\text{ A}$), el valor teórico admisible es de hasta $1.666\ \Omega$. Sin embargo, atendiendo a criterios de seguridad técnica preventiva e instrucciones autonómicas, se exige que la resistencia de la toma de tierra en obra sea inferior a 80 Ω.

4. Tiempo y Sensibilidad de Disparo de Diferenciales

Asegura que el interruptor diferencial abre el circuito con rapidez ante fugas directas a tierra. Para una fuga igual a la sensibilidad nominal del diferencial ($I_{\Delta n} = 30\text{ mA}$), el tiempo máximo de disparo debe ser inferior a 50 milisegundos (habitualmente entre 15 y 30 ms en equipos nuevos).

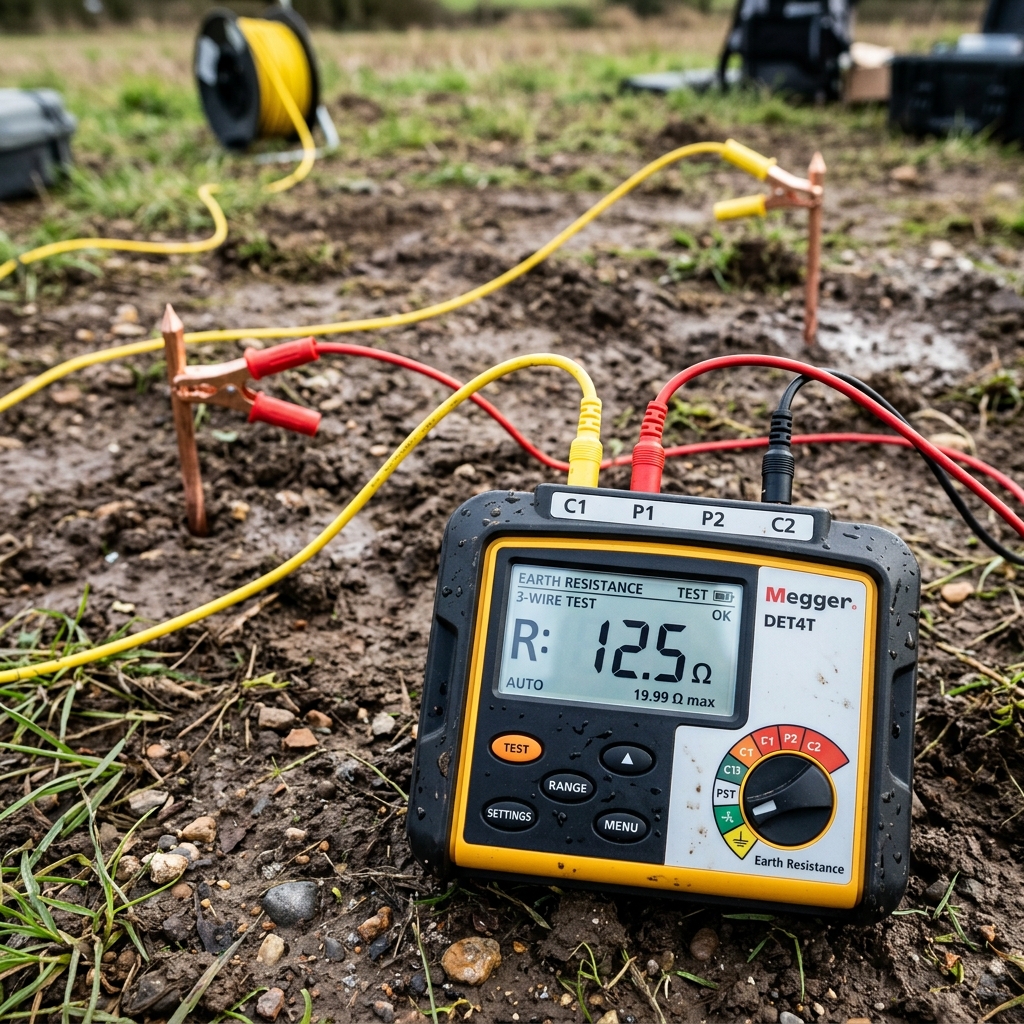

Medida instrumental de resistencia de puesta a tierra con telurómetro digital profesional
Figura 1: Medición de resistencia de la puesta a tierra de la instalación mediante el método de las tres picas. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
🐍 Simulador de Auditoría Física de Ensayos del REBT

# Script para evaluar las mediciones físicas tomadas en obra
def auditar_ensayos_obra(r_aislamiento_mohm, r_tierra_ohm, t_disparo_dif_ms, local_humedo=False):
    # Límites normativos
    limite_aislamiento_mohm = 0.5
    limite_tierra_ohm = 24.0 / 0.03 if local_humedo else 50.0 / 0.03 # Teórico (800 o 1666)
    # Por recomendación técnica del REBT y CCAA se exige < 80 ohmios
    limite_tierra_recomendado = 80.0
    limite_disparo_ms = 50.0

    aislamiento_ok = r_aislamiento_mohm >= limite_aislamiento_mohm
    tierra_ok = r_tierra_ohm <= limite_tierra_recomendado
    diferencial_ok = t_disparo_dif_ms <= limite_disparo_ms

    print("=== REPORTE TÉCNICO DE ENSAYOS FÍSICOS ===")
    print(f"🔹 Aislamiento: {r_aislamiento_mohm} MΩ (Mínimo: {limite_aislamiento_mohm} MΩ) -> {'APROBADO' if aislamiento_ok else 'RECHAZADO'}")
    print(f"🔹 Toma de Tierra: {r_tierra_ohm} Ω (Recomendado: < {limite_tierra_recomendado} Ω) -> {'APROBADO' if tierra_ok else 'RECHAZADO (Peligro)'}")
    print(f"🔹 Diferencial: {t_disparo_dif_ms} ms (Máximo: {limite_disparo_ms} ms) -> {'APROBADO' if differential_ok else 'RECHAZADO'}")

    aprobado = aislamiento_ok and tierra_ok and diferencial_ok
    print(f"🔹 ESTADO INSTALACIÓN: {'APTA PARA CONECTAR' if aprobado else 'CON DEFECTOS GRAVES (No firmar)'}")
    return aprobado

# Prueba de ensayos: Aislamiento excelente, pero toma de tierra muy alta en terreno seco
auditar_ensayos_obra(r_aislamiento_mohm=120.0, r_tierra_ohm=150.0, t_disparo_dif_ms=25.0, local_humedo=False)

Este script reproduce los criterios lógicos que usa un software de certificación OCA para validar las actas de ensayos técnicos.

💼 Caso Práctico: Ensayo de aislamiento

Contexto: Durante las verificaciones previas a la firma del boletín en una peluquería, el electricista desconecta todos los receptores y conecta el megóhmetro entre fase y neutro.

Pregunta: ¿Cuál es la resistencia de aislamiento mínima exigida por el REBT para circuitos de 230/400 V?

⚙️ Caso Práctico: Límites de resistencia de tierra

Contexto: En un local húmedo (lavandería industrial), la tensión máxima admisible de seguridad ante fallos de contacto es de 24 V.

Pregunta: En una instalación húmeda (tensión de seguridad de 24 V) con un diferencial de 30 mA, ¿cuál es el límite técnico de tierra?

📝 Caso Práctico: Verificación de diferenciales

Contexto: Un inspector conecta un analizador de diferenciales en un enchufe del local. El equipo inyecta una corriente de fuga senoidal de 30 mA.

Pregunta: ¿Qué comprobación instrumental debe realizarse en los interruptores diferenciales antes de firmar el CIE?

🔬 Laboratorio Práctico: Verificación Instrumental de Aislamiento en REBT SuperCalc

Actividad de Simulación: Utiliza el simulador de Cables y Fugas de REBT SuperCalc para realizar la verificación previa a la puesta en servicio:

  • Tensión de servicio: 230 V
  • Resistencia de aislamiento unitaria ($R_{iso}$): 150 MΩ·km
  • Longitud física de la línea: 300 metros (0.3 km)

🔗 Abrir Fugas de Aislamiento (Módulo 3.B)

Pregunta del Laboratorio: Realiza el ensayo en el simulador. ¿Cuál es la resistencia de aislamiento real en Megaohmios ($M\Omega$), qué corriente de fuga circulará por los conductores y cuál es el veredicto para poder dar tensión a la instalación?
