Estructura y Campos del Certificado de Instalación Eléctrica

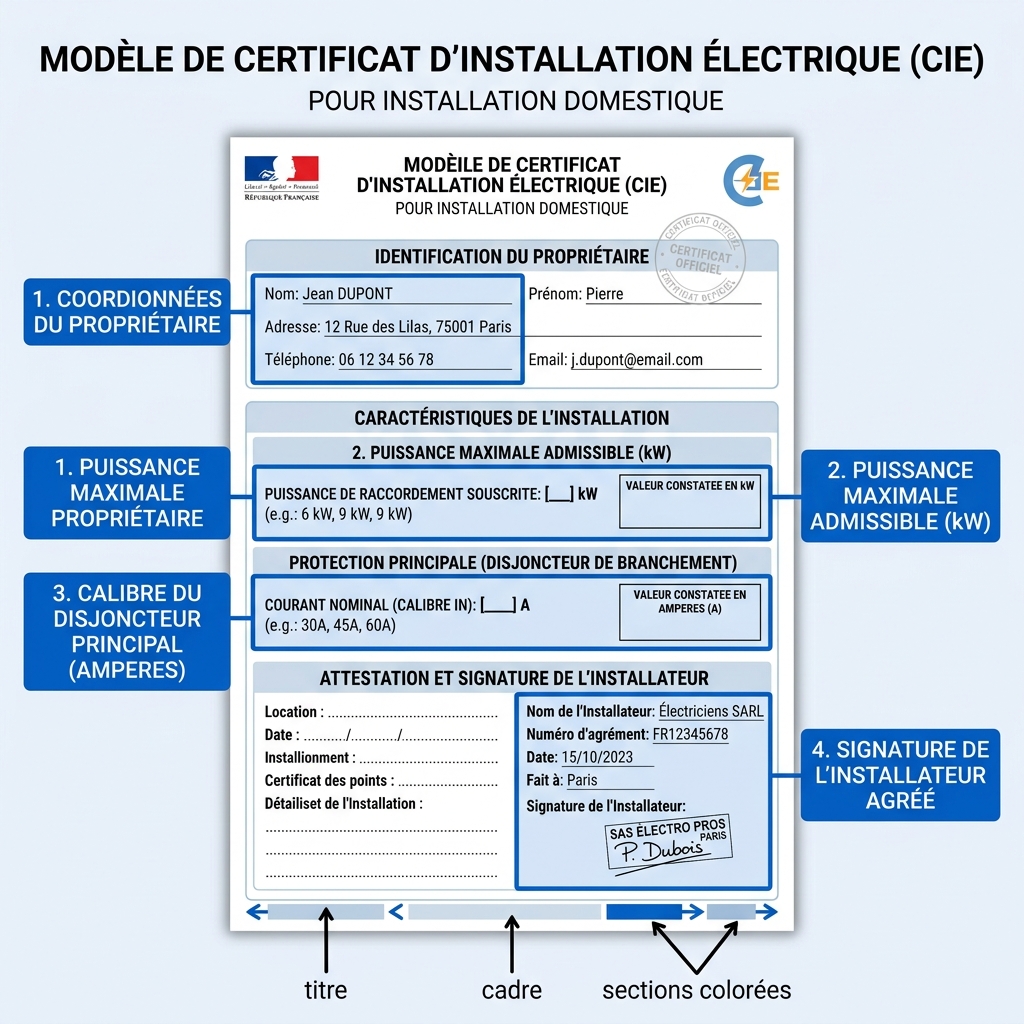

El Certificado de Instalación Eléctrica (CIE), conocido coloquialmente como boletín eléctrico, es el documento oficial normalizado que acredita que una instalación de baja tensión cumple con todos los requisitos de seguridad y técnicos exigidos por el REBT. Posee una estructura rígida dividida en secciones de identificación, características técnicas de diseño, detalles del cuadro general de protección y los resultados numéricos de las mediciones de seguridad.
Los Bloques de Datos Técnicos Obligatorios
1. Datos de Identificación de los Agentes
Identifica legalmente al titular del suministro, el emplazamiento físico exacto (dirección catastral y CUPS), los datos de la empresa instaladora habilitada y el código del instalador autorizado responsable directo de las pruebas y verificaciones.
2. Parámetros Eléctricos de Diseño
Define las magnitudes de servicio acordadas:
- Tensión (V): Tensión nominal de trabajo (normalmente 230 V en monofásico y 400 V en trifásico).
- Potencia Máxima Admisible ($P_{\text{máx}}$): La potencia límite para la que está dimensionada de forma segura la instalación según sus secciones de cableado y los calibres del interruptor general automático (IGA). Es el valor de potencia máximo que la distribuidora permitirá contratar.
- Potencia Instalada ($P_{\text{inst}}$): Suma de las potencias nominales de los receptores previstos en la instalación. Esta nunca debe superar a la potencia máxima admisible.
3. Características de la Derivación Individual y Cuadros
Describe los componentes de paso: tipo de conductor de acometida, sección del cable (en $\text{mm}^2$), tipo de aislamiento, caída de tensión calculada, calibre de intensidad nominal del IGA y su poder de corte (mínimo 4,5 kA según la norma UNE-EN 60898).
4. Datos de Seguridad y Firma
Expresa los valores reales obtenidos durante las pruebas de aislamiento de conductores (debe ser superior a 0,5 MΩ a 500 Vcc de prueba) y la resistencia del electrodo de puesta a tierra.
# Script para comprobar que las potencias y conductores son correctos en el CIE
def validar_datos_boletin(tension, calibre_iga, p_instalada_kw, seccion_conductor):
# Cálculo de la potencia de diseño máxima admisible por IGA (cos phi assumed 1.0 for simplification in calculations)
# P = V * I * cos_phi (para monofásico) o sqrt(3) * V * I * cos_phi (para trifásico)
es_monofasico = (tension == 230)
if es_monofasico:
p_max_admisible_w = tension * calibre_iga * 1.0
else:
# Trifásico 400V
import math
p_max_admisible_w = math.sqrt(3) * tension * calibre_iga * 1.0
p_max_admisible_kw = round(p_max_admisible_w / 1000.0, 2)
# Comprobar límites reglamentarios
coherente_potencias = p_instalada_kw <= p_max_admisible_kw
# Secciones mínimas recomendadas de acometida general (derivación individual) según calibres usuales
seccion_minima = 6 # mm2
if calibre_iga > 25:
seccion_minima = 10
if calibre_iga > 40:
seccion_minima = 16
conductor_correcto = seccion_conductor >= seccion_minima
print("=== INFORME DE VALIDACIÓN CIE ===")
print(f"🔸 Potencia Máxima Admisible (por IGA): {p_max_admisible_kw} kW")
print(f"🔸 Potencia Instalada Declarada: {p_instalada_kw} kW")
print(f"🔸 Coherencia de Potencias: {'CORRECTO' if coherente_potencias else 'INCOMPATIBLE (Excede P. Máx)'}")
print(f"🔸 Sección de Conductor Evaluada: {seccion_conductor} mm² (Mínimo: {seccion_minima} mm²)")
print(f"🔸 Estado del Conductor de Acometida: {'APROBADO' if conductor_correcto else 'RECHAZADO (Sección insuficiente)'}")
apto = coherente_potencias and conductor_correcto
print(f"🔹 VEREDICTO FORMULARIO CIE: {'APTO PARA FIRMA' if apto else 'RECHAZADO POR REBT'}")
return apto
# Prueba: Instalación monofásica 230V con IGA de 32A, 6 kW de potencia instalada y cable de 10 mm2
validar_datos_boletin(tension=230, calibre_iga=32, p_instalada_kw=6.0, seccion_conductor=10)
Este código permite a la oficina técnica autoevaluar que las magnitudes declaradas en el boletín coinciden con el reglamento físico y eléctrico.
- ✅ Genera el código CUPS teórico basado en la comunidad y formato normalizado de 20 o 22 dígitos.
- ✅ Verifica que los calibres introducidos sean normalizados según la norma UNE (16A, 20A, 25A, 32A, 40A, 50A, 63A).
📋 Instrucciones de Uso:
- Copia el prompt completo del recuadro superior.
- Pégalo en tu IA de cabecera.
- Ejecuta el código en tu ordenador para automatizar el filtrado de parámetros técnicos de tus boletines.
💼 Caso Práctico: Concepto de potencia máxima admisible
Contexto: Durante la redacción de un boletín CIE para un pequeño local de oficinas, el instalador debe especificar a la distribuidora los límites de potencia autorizados.
Pregunta: ¿Qué es la potencia máxima admisible en un Certificado de Instalación Eléctrica?
⚙️ Caso Práctico: Potencia instalada vs máxima admisible
Contexto: En un taller mecánico, la suma de las máquinas instaladas da un valor de $35\text{ kW}$, pero el IGA general de la instalación limita el paso a una potencia máxima de $30\text{ kW}$.
Pregunta: ¿Qué relación obligatoria debe existir entre la potencia instalada y la potencia máxima admisible en un boletín?
📝 Caso Práctico: Parámetros del boletín
Contexto: Un instalador se dispone a rellenar telemáticamente el formulario del boletín de baja tensión en la web de la Dirección General de Industria de su comunidad.
Pregunta: ¿Cuál de los siguientes datos NO es un parámetro obligatorio que deba constar en la anatomía técnica del CIE?
🔬 Laboratorio Práctico: Legalización de Locales Mojados en REBT SuperCalc
Actividad de Simulación: Utiliza el Gestor de Trámites y Plazos OCA en REBT SuperCalc para planificar la legalización del siguiente establecimiento:
- Tipo de local: Local Mojado o Húmedo (ej. Tintorería / Lavandería Industrial)
- Potencia prevista: 15 kW
- Año de instalación: 2026
Pregunta del Laboratorio: Configura los parámetros en el gestor de trámites. ¿Qué documentación técnica base exige el REBT (ITC-BT-04/05) para este tipo de local húmedo/mojado a esta potencia, y qué anexo obligatorio debe acompañar al CIE para su puesta en servicio?
