Introducción a la ITC-BT-19

La instrucción técnica ITC-BT-19 establece las prescripciones generales a las que deben someterse las instalaciones interiores o receptoras en baja tensión. Afecta al trazado de las canalizaciones, los sistemas de ejecución, las características físicas de los tubos y el código de colores obligatorio de los conductores para evitar fallos humanos en los montajes.

Prescripciones Técnicas Críticas

1. Código de Colores Obligatorio

El REBT unifica los colores de los cables aislados para facilitar el mantenimiento y evitar accidentes por confusión de fases y neutro:

  • Conductor Neutro: Color Azul claro obligatorio.
  • Conductor de Protección (Tierra): Color bicolor Verde y Amarillo obligatorio.
  • Conductores de Fase: Colores Marrón, Negro o Gris (en trifásica se asigna uno a cada fase: L1, L2, L3).

2. Llenado y Sección Interna de Tubos Protectores

Para permitir una disipación térmica adecuada y posibilitar la sustitución o introducción de cables sin dañar sus cubiertas por fricción, los conductores no pueden ocupar todo el tubo corrugado. La sección total ocupada por los cables (incluidos sus aislamientos) no superará:

  • El 35% de la sección interior del tubo en canalizaciones con 3 o más conductores.
  • El 45% en tubos con 2 conductores.
  • El 50% en tubos con 1 solo conductor (por ejemplo, derivaciones individuales críticas).

3. Diámetros Mínimos de Tubo Corrugado en Viviendas

En función de la sección comercial de los cables que discurren en su interior, la instrucción fija diámetros exteriores normalizados para los circuitos de grado de electrificación básico (ej. tubo de $20\text{ mm}$ exterior mínimo para el circuito de alumbrado de $1,5\text{ mm}^2$ o fuerza de $2,5\text{ mm}^2$).

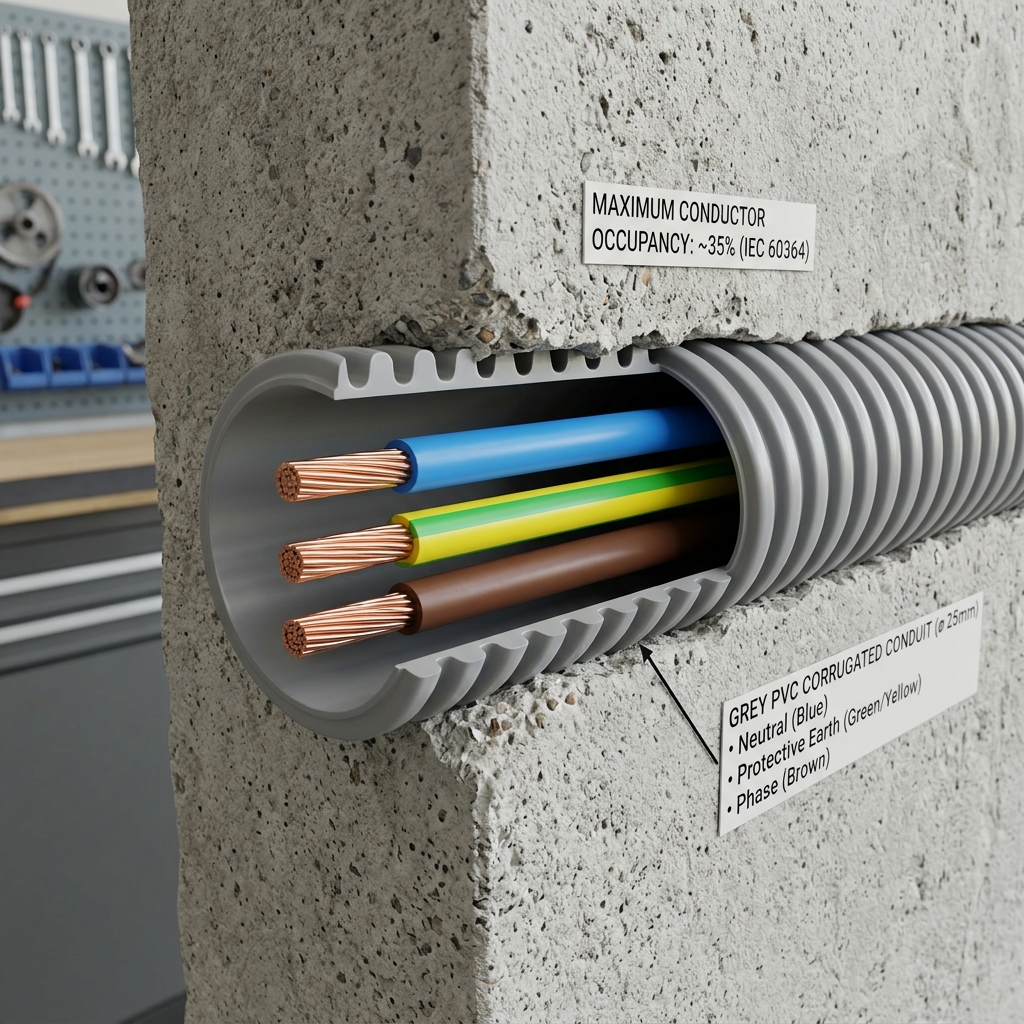

Tubo corrugado de PVC empotrado mostrando los tres conductores aislados con código de colores según el REBT
Figura 1: Representación de la regla de ocupación máxima del 35% y código de colores en un tubo de distribución interior. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

Reglas de Instalación de Canalizaciones Empotradas

El tendido de tubos empotrados en paredes debe seguir caminos horizontales o verticales a distancias fijas de techos y esquinas (generalmente a menos de $50\text{ cm}$) para evitar que perforaciones posteriores dañen las líneas eléctricas ocultas. Queda estrictamente prohibido realizar uniones o empalmes de conductores dentro de los tubos; cualquier derivación debe realizarse obligatoriamente dentro de las cajas de registro y mediante bornes de conexión homologados.

🐍 Calculadora de Sección Interna y Diámetro Mínimo de Tubo Protector

import math

def calcular_diametro_tubo_necesario(num_cables, seccion_cobre_mm2, diametro_exterior_cable_mm):
    # Área total ocupada por un cable (asumiendo cable circular con aislamiento)
    area_cable = math.pi * ((diametro_exterior_cable_mm / 2.0) ** 2)
    area_ocupada_total = area_cable * num_cables

    # Definir factor de ocupación según número de conductores
    factor_ocupacion = 0.35 if num_cables >= 3 else 0.45

    # Area_tubo_interna = Area_ocupada / factor
    area_tubo_minima = area_ocupada_total / factor_ocupacion

    # Diametro_interno = 2 * sqrt(Area / pi)
    diametro_interno_min = 2.0 * math.sqrt(area_tubo_minima / math.pi)

    print(f"--- DIMENSIONADO DE TUBOS PROTECTORES (ITC-BT-19) ---")
    print(f"🔹 Número de conductores : {num_cables} (Sección: {seccion_cobre_mm2} mm²)")
    print(f"🔹 Área total ocupada    : {area_ocupada_total:.2f} mm² (Factor: {factor_ocupacion*100}%)")
    print(f"🔹 Diámetro interno mín.  : {diametro_interno_min:.2f} mm")
    return diametro_interno_min

# Circuito trifásico de 5 hilos de 6 mm² (diámetro exterior aprox de 5.2 mm por cable)
calcular_diametro_tubo_necesario(5, 6.0, 5.2)

Este script calcula la sección ocupada por el mazo de conductores y determina el diámetro interior mínimo que debe poseer el tubo protector.

💼 Caso Práctico: Conductor neutro azul

Contexto: Durante la inspección del cableado interior de un local comercial, el instalador observa que se usó un cable de color negro para el conductor neutro.

Pregunta: ¿Qué indica el REBT en la instrucción ITC-BT-19 sobre el color reglamentario para el conductor neutro en instalaciones?

⚙️ Caso Práctico: Llenado de tubos corrugados

Contexto: En una reforma, se pasan 4 conductores independientes (Fase, Neutro, Vuelta de llave y Tierra) dentro de un tubo de PVC rígido.

Pregunta: ¿Cuál es el porcentaje máximo de la sección interna del tubo que pueden ocupar estos conductores según el REBT?

📝 Caso Práctico: Conexiones en el interior de tubos

Contexto: Un operario realiza una derivación empalmando dos cables con cinta aislante dentro de un tubo corrugado empotrado en la pared.

Pregunta: ¿Es admisible este tipo de empalme o conexión eléctrica de acuerdo a lo prescrito por la instrucción ITC-BT-19?

🔬 Laboratorio Práctico: Dimensionado de Tubos en REBT SuperCalc

Actividad de Simulación: Utiliza el simulador de REBT SuperCalc para calcular el diámetro exterior mínimo del tubo protector de una línea trifásica con neutro y tierra:

  • Tipo de canalización: Compara Empotrada vs Superficial
  • Número de conductores unipolares en el tubo: 5 conductores (L1 + L2 + L3 + N + PE)
  • Sección nominal de los conductores: 10 mm²

🔗 Abrir Calculadora de Tubos (Módulo 6)

Pregunta del Laboratorio: Modela esta línea en la herramienta de dimensionamiento de tubos. ¿Qué diámetros exteriores mínimos de tubo corrugado exige el REBT (según las tablas de la ITC-BT-21) para el montaje empotrado y para el montaje superficial respectivamente?
