El Concepto de Frecuencia

La corriente alterna varía su sentido cíclicamente. La velocidad a la que se completan estas oscilaciones es la frecuencia, medida en hercios (Hz), equivalentes a ciclos por segundo. En España y en todo el ámbito de la Unión Europea, el reglamento establece una frecuencia nominal estricta de 50 Hz, lo que significa que la corriente realiza 50 oscilaciones completas y cambia de sentido 100 veces cada segundo.

El Periodo y las Reactancias

1. El Periodo Temporal ($T$)

Es el tiempo que tarda la onda sinusoidal en realizar un ciclo completo. Es la inversa matemática de la frecuencia: $T = 1 / f$. Para la red de 50 Hz, el periodo de la tensión es de exactamente 20 milisegundos (ms) o 0,02 segundos.

2. Impedancias Frecuenciales

En corriente continua, los inductores (bobinas) se comportan como cortocircuitos y los condensadores como circuitos abiertos. En corriente alterna de 50 Hz, debido a la variación de flujo magnético en el tiempo, aparecen resistencias reactivas:

  • Reactancia Inductiva ($X_L$): Oposición creada por las bobinas (motores, reactancias) dada por $X_L = 2\pi \cdot f \cdot L$. Crece de forma directamente proporcional con la frecuencia y con la inductancia ($L$, en henrios).
  • Reactancia Capacitiva ($X_C$): Oposición de los condensadores dada por $X_C = \frac{1}{2\pi \cdot f \cdot C}$. Disminuye al aumentar la frecuencia o la capacidad ($C$, en faradios).

3. Armónicos de Red

Los receptores electrónicos modernos (fuentes conmutadas, variadores de frecuencia, balastos LED de baja calidad) absorben corriente de forma no lineal. Esto introduce frecuencias múltiplos de los 50 Hz (armónicos: 150 Hz, 250 Hz, etc.) que causan distorsión armónica, calentamiento de los conductores de neutro y disparos intempestivos de los diferenciales.

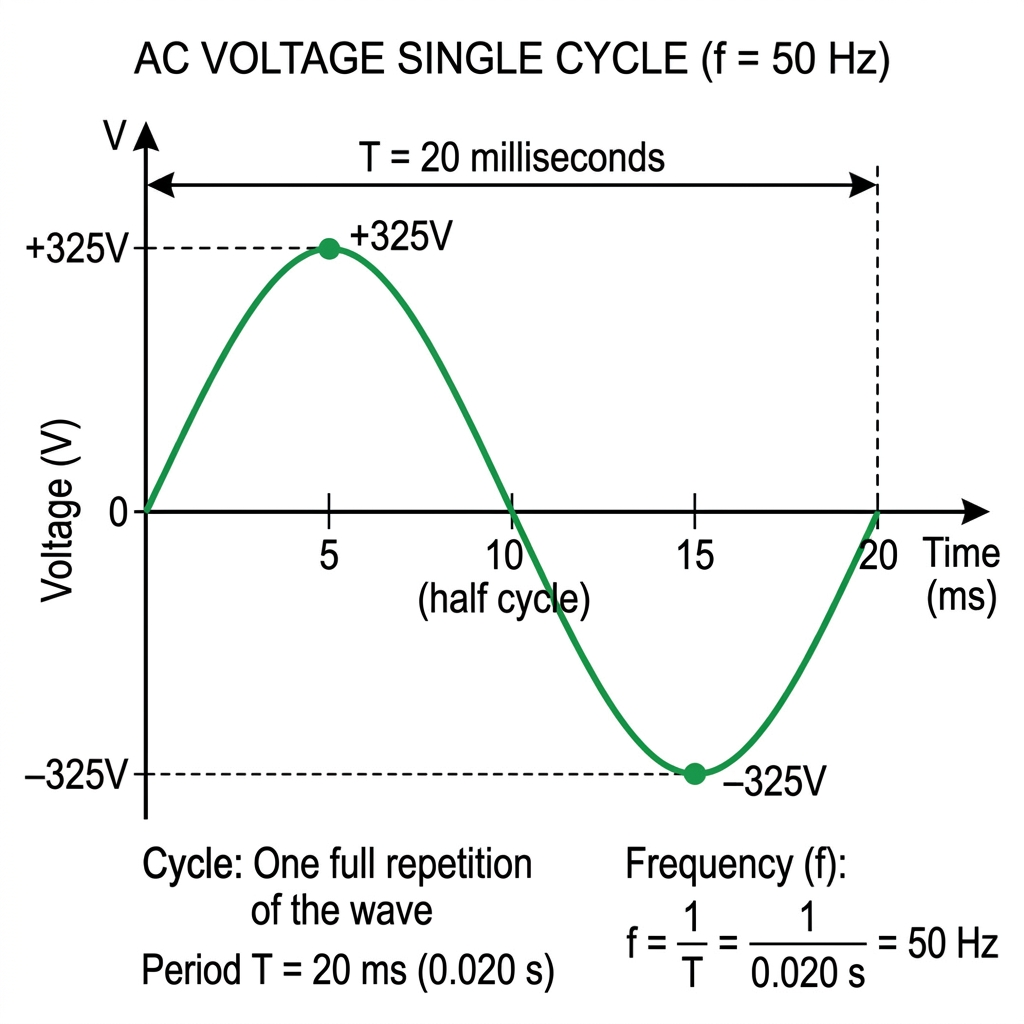

Esquema educativo de un ciclo sinusoidal de tensión alterna de 50Hz acotando el periodo de 20ms
Figura 1: Anatomía de una onda de tensión de baja tensión en CA: el periodo de 20 ms se corresponde con la frecuencia de 50 Hz. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

El Desfase de la Frecuencia en Otros Países

La frecuencia de red no está unificada globalmente, lo que afecta a la importación y diseño de maquinaria:

Sistemas a 60 Hz (América, Japón): Los motores de inducción giran un $20\%$ más rápido ($N = 60f / p$) y las reactancias inductivas de los bobinados aumentan su valor óhmico un $20\%$. Un motor europeo de 50 Hz funcionando a 60 Hz puede sobrecalentarse y sufrir daños en su aislamiento si no se ajusta la tensión de alimentación proporcionalmente.

🐍 Calculador de Reactancia Inductiva y Capacitiva a 50 Hz / 60 Hz

import math

def calcular_reactancias(inductancia_mh, capacidad_uf, frecuencia_hz=50.0):
    # Convertir a unidades SI
    L = inductancia_mh / 1000.0
    C = capacidad_uf / 1000000.0

    # XL = 2 * pi * f * L
    XL = 2 * math.pi * frecuencia_hz * L

    # XC = 1 / (2 * pi * f * C)
    if C > 0:
        XC = 1.0 / (2 * math.pi * frecuencia_hz * C)
    else:
        XC = float('inf')

    print(f"--- ANÁLISIS DE IMPEDANCIAS A {frecuencia_hz} Hz ---")
    print(f"🔹 Reactancia Inductiva (XL): {XL:.2f} Ohmios (L = {inductancia_mh} mH)")
    print(f"🔹 Reactancia Capacitiva (XC): {XC:.2f} Ohmios (C = {capacidad_uf} uF)")
    return XL, XC

# Bobina de motor de 80 mH y condensador de 40 uF a 50 Hz
calcular_reactancias(80, 40, frecuencia_hz=50)
print()
# Mismos componentes operando en América a 60 Hz
calcular_reactancias(80, 40, frecuencia_hz=60)

Este código demuestra matemáticamente cómo varía la resistencia reactiva de bobinas y condensadores cuando cambia la frecuencia de la red.

💼 Caso Práctico: Conexión de motor de importación

Contexto: Una industria en España adquiere una máquina de embalaje de fabricación estadounidense diseñada para funcionar a $60\text{ Hz}$ y $460\text{ V}$.

Pregunta: ¿Qué efecto tendrá sobre los motores de la máquina alimentarlos con la red eléctrica española de 50 Hz sin realizar conversiones?

⚙️ Caso Práctico: Duración del ciclo en España

Contexto: En la configuración de un analizador de redes para registrar transitorios en el cuadro de distribución de un hospital de Madrid, el equipo pide definir el periodo de muestreo en ms.

Pregunta: ¿Cuál es el periodo de tiempo exacto que tarda la onda sinusoidal de tensión en completar un ciclo completo en la red española?

📝 Caso Práctico: Problemas con el neutro y armónicos

Contexto: En una oficina bancaria con 40 ordenadores funcionando simultáneamente, el conductor del neutro del circuito general se calienta anormalmente a pesar de estar las fases equilibradas.

Pregunta: ¿Qué fenómeno de frecuencia provoca este calentamiento del cable de neutro en presencia de cargas informáticas no lineales?

🔬 Laboratorio Práctico: Simulación de Velocidad de Motores en REBT SuperCalc

Actividad de Simulación: Utiliza el simulador de motores eléctricos de REBT SuperCalc para analizar un motor de inducción asíncrono con las siguientes características nominales de placa:

  • Número de polos: 4 polos
  • Deslizamiento nominal en carga: 4.0%
  • Frecuencia de red: 50 Hz

🔗 Abrir Simulador en REBT SuperCalc (Módulo 9)

Pregunta del Laboratorio: Tras introducir los parámetros en el simulador, ¿cuál es la velocidad de sincronismo teórica ($N_s$), la velocidad de rotación real en carga a $50\text{ Hz}$ ($N_{real}$), y cuál será la velocidad real en carga si trasladamos e instalamos el motor en una planta americana que opera a $60\text{ Hz}$ (manteniendo el mismo deslizamiento del 4.0%)?
