Los Sistemas de Transmisión de Energía

En el diseño de proyectos eléctricos conviven dos formas físicas de corriente. Comprender las ventajas operativas y las leyes que rigen la corriente alterna (CA) frente a la corriente continua (CC) es crucial para justificar la elección de conductores y protecciones en instalaciones receptoras.

Corriente Continua (CC o DC)

Se caracteriza por que los electrones fluyen siempre en el mismo sentido dentro del circuito, desde el polo negativo al polo positivo. Su valor de tensión se mantiene constante a lo largo del tiempo. Es generada de forma natural por celdas químicas (pilas y baterías), dinamos y paneles solares fotovoltaicos. Es el sistema básico de alimentación para circuitos de control electrónico, microprocesadores e iluminación LED interna.

Corriente Alterna (CA o AC)

Se caracteriza por que la tensión y la intensidad varían de valor y de sentido de forma periódica siguiendo una función sinusoidal. Los electrones oscilan adelante y atrás de forma constante. La gran ventaja histórica de la corriente alterna es que permite elevar su tensión mediante transformadores estáticos con bajísimas pérdidas de energía, haciendo viable el transporte de electricidad a grandes distancias.

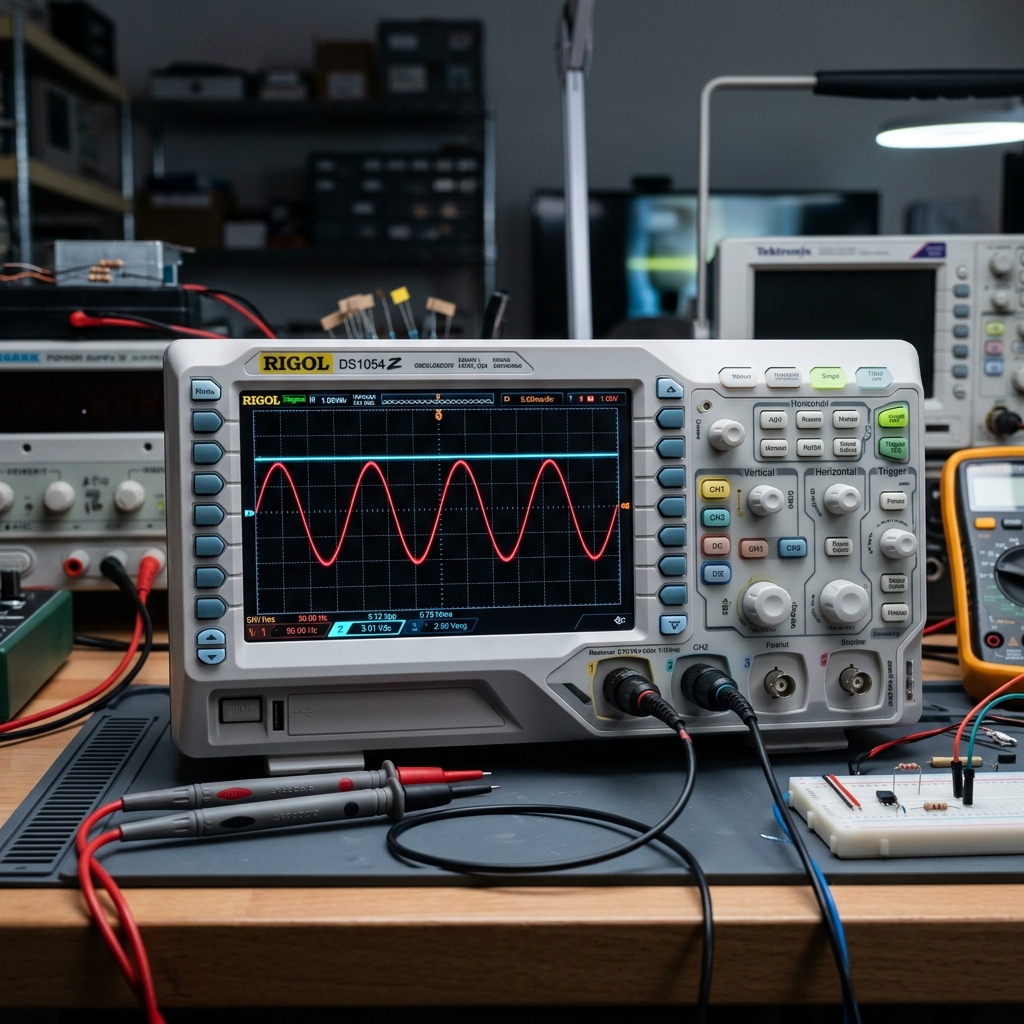

Pantalla de osciloscopio mostrando la onda sinusoidal de corriente alterna y la línea plana de corriente continua
Figura 1: Visualización en osciloscopio de la diferencia entre la alternancia sinusoidal (CA) y el nivel lineal estático (CC). Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

Tabla Comparativa de Sistemas

Característica Corriente Continua (CC) Corriente Alterna (CA)
Sentido de electrones Unidireccional constante Bidireccional cíclico
Transformación de tensión Compleja (convertidores DC-DC) Sencilla y eficiente (transformador)
Almacenamiento directo Posible en baterías químicas Imposible directamente
Efectos inductivos Solo en transitorios (encendido) Constantes (Reactancia X)
🐍 Generador de Onda Sinusoidal en Consola (ASCII)

import math

def dibujar_onda_sinusoidal(amplitud=10, puntos=40):
    """
    Genera un gráfico de caracteres ASCII que representa una onda sinusoidal
    de corriente alterna para ilustrar su oscilación periódica.
    """
    print("--- REPRESENTACIÓN ASCII DE LA CORRIENTE ALTERNA (CA) ---")
    for i in range(puntos):
        # Calcular el valor del seno en radianes
        angulo = (i / puntos) * 2 * math.pi * 2 # 2 ciclos completos
        valor_y = math.sin(angulo)

        # Mapear valor a espacios horizontales
        desplazamiento = int((valor_y + 1.0) * amplitud)

        # Dibujar el punto del eje central e indicar la corriente
        linea = [" "] * (amplitud * 2 + 1)
        linea[amplitud] = "|" # Eje cero
        linea[desplazamiento] = "*"
        print("".join(linea))

dibujar_onda_sinusoidal(amplitud=12, puntos=24)

Este programa didáctico simula de forma visual y textual los dos ciclos sinusoidales de la corriente alterna en un terminal.

🧪 Laboratorio Práctico: Diseño del Rectificador CA-CC

Objetivo: Usar la herramienta REBT SuperCalc para evaluar el filtrado y rizado de una fuente de alimentación de corriente continua rectificada.

Instrucciones:

  1. Abre el asistente en la pestaña correspondiente: Asistente de Rectificadores.
  2. Configura los siguientes datos en el formulario:
    • Tensión Entrada CA (Vrms): 230 V
    • Frecuencia de Red (f): 50 Hz
    • Corriente de la carga (I): 2.5 A
    • Capacidad del Condensador (C): 2200 µF
  3. Observa la tensión de pico, tensión de rizado, tensión continua media con carga y porcentaje de rizado resultante.

📊 Autoevaluación del Laboratorio: Resultados

Pregunta: Tras simular los datos del laboratorio en el asistente, ¿cuál es la tensión de pico, la tensión de rizado pico a pico obtenida y el porcentaje de rizado, y es la fuente apta para electrónica sensible?

💼 Caso Práctico: Pérdidas por transporte

Contexto: En la redacción del proyecto de una instalación solar aislada, la longitud entre las placas solares de CC y el inversor de CA es de 60 metros.

Pregunta: ¿Cuál es la razón principal por la que se prefiere transportar la energía a largas distancias en Corriente Alterna de alta tensión en lugar de Corriente Continua de baja tensión?

⚙️ Caso Práctico: Efecto resistivo de la reactancia

Contexto: Un diseñador calcula la caída de tensión en una manguera de alimentación industrial en corriente alterna trifásica y corriente continua.

Pregunta: ¿Por qué la impedancia de un conductor de corriente alterna suele ser mayor que la resistencia óhmica pura medida en corriente continua?

📝 Caso Práctico: Almacenamiento e inversores

Contexto: Una nave industrial quiere instalar baterías para acumular excedentes fotovoltaicos y alimentar su maquinaria trifásica.

Pregunta: ¿Qué papel técnico desempeña el equipo denominado inversor en el circuito de acumuladores de la nave?
