Introducción y Normativa Aplicable

El alumbrado de emergencia es una instalación de seguridad diseñada para entrar en funcionamiento automáticamente cuando falla el suministro eléctrico normal (caída por debajo del $70\%$ de la tensión nominal). Se rige por la instrucción ITC-BT-28 del Reglamento Electrotécnico de Baja Tensión (REBT) para locales de pública concurrencia, y por el Código Técnico de la Edificación (CTE DB-SI y DB-SUA). Su objetivo principal es asegurar la evacuación fluida y la visibilidad de los equipos de protección.

Clasificación y Requisitos Técnicos

1. Alumbrado de Evacuación

Destinado a garantizar el reconocimiento y uso de las rutas de evacuación. Debe proporcionar una iluminancia mínima de 1 lux a nivel del suelo en el eje central de las vías de evacuación. En la banda central, que cubre al menos el $50\%$ de la anchura del paso, el nivel de luz no puede descender de 0,5 luxes. La relación entre la iluminancia máxima y mínima (uniformidad) debe ser menor a 40:1.

2. Alumbrado Antipánico (o Ambiental)

Diseñado para evitar el pánico y garantizar una iluminación suficiente que permita a los ocupantes alcanzar las vías de evacuación. Se exige en espacios diáfanos de gran ocupación (superiores a $60\text{ m}^2$ o según aforo). Debe proveer un nivel de iluminancia horizontal mínimo de 0,5 luxes a nivel del suelo en toda el área libre de obstáculos, hasta una altura de $0,5\text{ metros}$.

3. Alumbrado en Zonas de Alto Riesgo

Instalado en puestos de trabajo donde la interrupción de luz normal ponga en peligro la vida del operario o de terceros (ej. quirófanos, salas de control, maquinaria rotativa peligrosa). Debe proporcionar como mínimo el 10% de la iluminancia normal requerida para dicha tarea, con un valor mínimo absoluto de 15 luxes.

4. Autonomía y Tiempos de Respuesta

Las luminarias de emergencia (habitualmente bloques autónomos de emergencia con baterías de Níquel-Cadmio o Litio integradas) deben activarse en menos de 0,5 segundos (en zonas de alto riesgo) o 5 segundos (en evacuación general). La autonomía de las baterías debe garantizar el funcionamiento continuado durante al menos 1 hora.

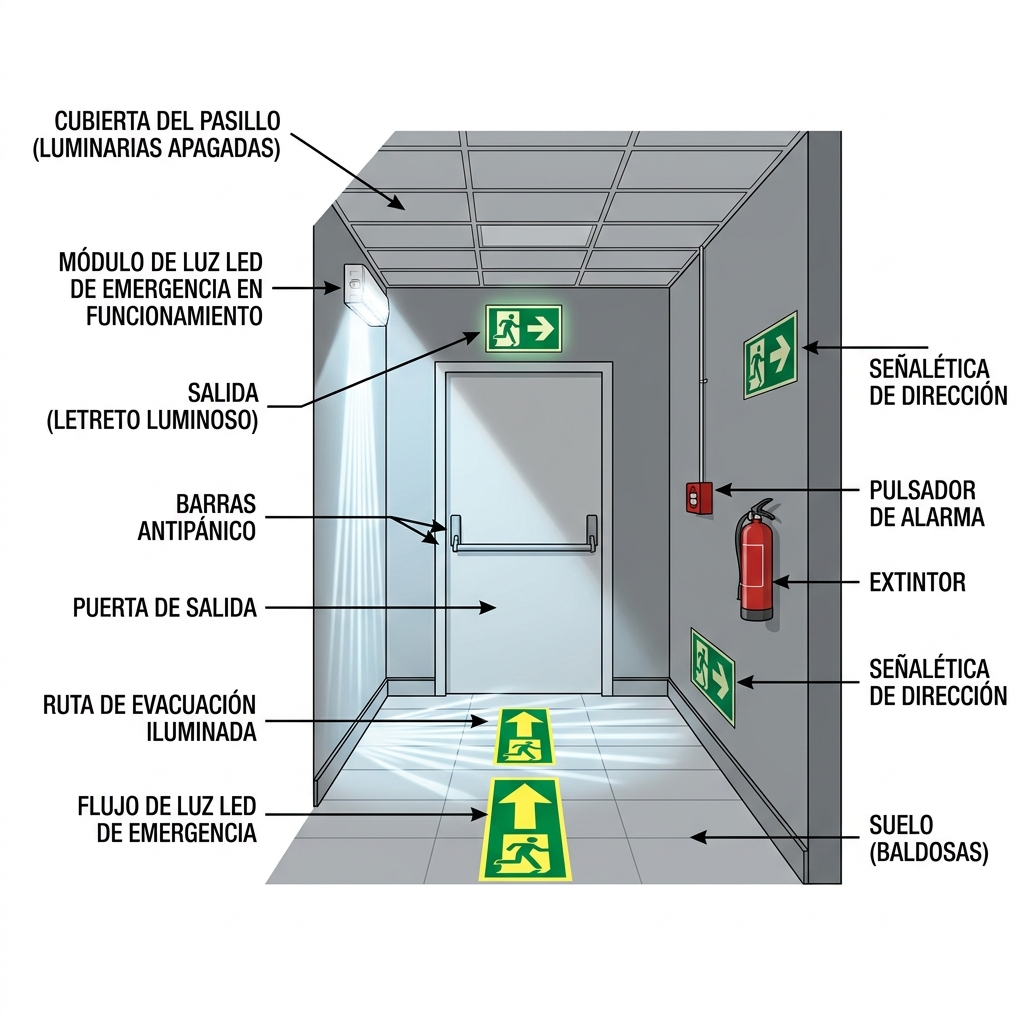

Esquema educativo de instalación de bloques autónomos de emergencia y señalización en pasillos de evacuación
Figura 1: Disposición típica de luminarias autónomas de emergencia en zonas de evacuación. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

Ubicación Obligatoria de los Puntos de Emergencia

El reglamento CTE DB-SUA obliga a situar luminarias de emergencia en los siguientes puntos críticos:

  • Cerca (a menos de $2\text{ metros}$) de cada puerta de salida de emergencia.
  • En escaleras, de modo que cada tramo de escalones reciba luz directa.
  • En cada cambio de nivel del suelo (rampas o escalones sueltos).
  • En las intersecciones y cambios de dirección de las vías de evacuación.
  • Cerca de los puestos de primeros auxilios y de los equipos manuales de protección contra incendios (pulsadores, extintores).
  • En los cuadros generales de distribución de mando y protección (CGMP) de la instalación eléctrica.
🐍 Verificador de Cumplimiento de Alumbrado de Emergencia

# Script para auditar el cumplimiento del CTE y REBT en emergencia
def auditar_alumbrado_emergencia(tipo_zona, iluminancia_medida, autonomia_minutos):
    cumple_lux = False
    cumple_autonomia = autonomia_minutos >= 60

    if tipo_zona.lower() == "evacuacion":
        limite_lux = 1.0
        cumple_lux = iluminancia_medida >= limite_lux
    elif tipo_zona.lower() == "antipanico":
        limite_lux = 0.5
        cumple_lux = iluminancia_medida >= limite_lux
    elif tipo_zona.lower() == "alto_riesgo":
        limite_lux = 15.0
        cumple_lux = iluminancia_medida >= limite_lux
    else:
        print("❌ Tipo de zona de emergencia no reconocida en la normativa.")
        return False

    print(f"--- INFORME DE AUDITORÍA: {tipo_zona.upper()} ---")
    print(f"🔹 Iluminancia medida: {iluminancia_medida} lx (Mínimo exigido: {limite_lux} lx) -> {'CUMPLE' if cumple_lux else 'NO CUMPLE'}")
    print(f"🔹 Autonomía de batería: {autonomia_minutos} min (Mínimo exigido: 60 min) -> {'CUMPLE' if cumple_autonomia else 'NO CUMPLE'}")

    apto = cumple_lux and cumple_autonomia
    print(f"🔹 veredicto de instalación: {'APTO PARA SERVICIO' if apto else 'NO APTO (Revisar diseño)'}")
    return apto

# Ejemplos de inspección en obra
auditar_alumbrado_emergencia("evacuacion", 1.2, 75)
print()
auditar_alumbrado_emergencia("alto_riesgo", 10.0, 90)

Este código simula el proceso de verificación técnica que realiza un inspector o técnico auditor al dar de alta una instalación de pública concurrencia.

💼 Caso Práctico: Caídas de tensión y arranque

Contexto: En un local de pública concurrencia se produce un cortocircuito en una línea secundaria y la tensión de servicio en el cuadro general cae de los 230 V normales a 150 V.

Pregunta: ¿Bajo qué condiciones reglamentarias exactas de caída de tensión deben activarse las luminarias de emergencia?

⚙️ Caso Práctico: Niveles mínimos de lux

Contexto: Durante una inspección oficial del organismo de control (OCA) en el pasillo de evacuación de una academia de formación, el técnico realiza lecturas con el luxómetro a ras de suelo.

Pregunta: ¿Qué nivel de iluminancia horizontal debe registrarse como mínimo en el suelo del eje central y de la banda de dicho pasillo?

📝 Caso Práctico: Zonas de Alto Riesgo

Contexto: En el taller mecánico del centro educativo hay un torno industrial de control numérico. El instalador debe diseñar el alumbrado de emergencia específico de esa máquina.

Pregunta: ¿Cuáles son los requisitos de iluminancia y respuesta temporal obligatorios para esta zona de alto riesgo?
