El Método de los Lúmenes (Factor de Utilización)

Aunque hoy en día el software DIALux hace esto automáticamente, todo ingeniero eléctrico debe dominar el Método de los Lúmenes para realizar estimaciones rápidas, justificar memorias técnicas y evitar errores garrafales provocados por meter datos erróneos en el ordenador. Este método nos permite calcular cuántas luminarias hay que comprar para garantizar un nivel de luz "medio" uniforme en una habitación rectangular.

Vamos a resolver un caso real de principio a fin.

Planteamiento del Problema

El Cliente: Te pide iluminar una oficina diáfana para tareas administrativas y de lectura continuada.

  • Dimensiones del local: Largo (a) = 10 m, Ancho (b) = 8 m. Altura total del techo = 3 m.
  • Colores: Techo blanco (Reflectancia 0.7), Paredes claras (0.5), Suelo gris (0.2).
  • Normativa: Según UNE-EN 12464-1, la oficina exige 500 lux de Iluminancia Media (E).
  • Luminaria elegida: Panel LED de 60x60. Cada panel emite 4.000 lúmenes.
  • Ambiente: Oficina limpia. Asumiremos un Factor de Mantenimiento (Fm) de 0.8 (es decir, asumimos que con el tiempo perderá un 20% de luz por polvo y desgaste del chip).

Resolución Paso a Paso

Paso 1: Calcular la Altura Útil (h)

La luz no viaja hasta el suelo, viaja hasta la mesa del trabajador. La mesa estándar está a 0.85 m de altura.
Altura Útil (h) = Altura techo - Altura mesa = 3.0 m - 0.85 m = 2.15 metros.

Paso 2: Calcular el Índice del Local (K)

Usamos la fórmula para iluminación directa: K = (a * b) / (h * (a + b))
K = (10 * 8) / (2.15 * (10 + 8)) = 80 / (2.15 * 18) = 80 / 38.7 = 2.06

Paso 3: Extraer el Factor de Utilización (Cu)

Abrimos el catálogo del panel LED. Buscamos la fila para K=2.0, y la columna de reflexiones (Techo 70, Pared 50). La tabla nos indica que el Factor de Utilización es 0.68. (Esto significa que el 68% de la luz que salga del foco logrará llegar viva a las mesas).

Paso 4: Calcular el Flujo Luminoso Total Necesario (Φ_total)

Fórmula maestra: Φ = (E * Superficie) / (Cu * Fm)
Φ = (500 lux * 80 m²) / (0.68 * 0.8) = 40.000 / 0.544 = 73.529 lúmenes totales.

Paso 5: Calcular el Número de Luminarias (N)

N = Flujo Total / Flujo de 1 Luminaria
N = 73.529 lm / 4.000 lm = 18.38 luminarias.
Como no podemos instalar trozos de panel, redondeamos y cuadramos la geometría. Instalaremos 20 luminarias (por ejemplo, en una matriz simétrica de 4 filas x 5 columnas).

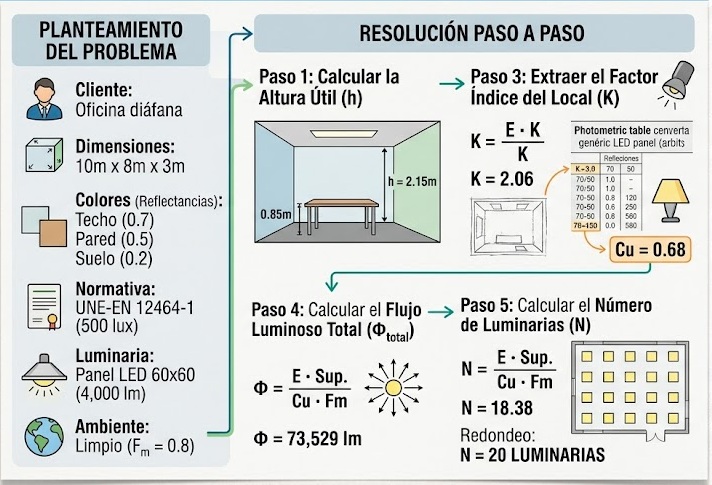

Mesa de ingeniero con planos, calculadora y software DIALux simulando luz en una oficina
Figura 1: Aunque el Método de los Lúmenes proporciona la base matemática y los cálculos rápidos de presupuesto, el diseño final se valida y optimiza mediante software 3D para generar la Documentación Técnica. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
🐍 Ejemplo de código Python: Calculadora del Método de los Lúmenes

# Este script automatiza el cálculo paso a paso que acabamos de realizar.
import math

def calcular_alumbrado(largo, ancho, h_techo, h_mesa, lux_obj, lumen_foco, cu, fm):
    print(f"--- INFORME DE CÁLCULO DE LUMINARIAS ---")
    area = largo * ancho
    print(f"1. Área del local: {area} m²")

    h_util = h_techo - h_mesa
    k = area / (h_util * (largo + ancho))
    print(f"2. Índice del local (K): {k:.2f}")

    # Fórmula principal del método de los lúmenes
    flujo_total = (lux_obj * area) / (cu * fm)
    print(f"3. Flujo luminoso bruto necesario: {flujo_total:.0f} lm")

    num_focos = flujo_total / lumen_foco
    focos_reales = math.ceil(num_focos) # Redondeo siempre hacia arriba
    print(f"4. Luminarias requeridas (Teórico): {num_focos:.2f}")
    print(f"📌 RESULTADO: Presupuestar e instalar {focos_reales} luminarias.")

    # Comprobación (Luxes reales con la instalación final)
    lux_reales = (focos_reales * lumen_foco * cu * fm) / area
    print(f"   (Iluminancia media real final: {lux_reales:.0f} lux)")

# Ejecutar nuestro caso práctico:
calcular_alumbrado(largo=10, ancho=8, h_techo=3.0, h_mesa=0.85,
                   lux_obj=500, lumen_foco=4000, cu=0.68, fm=0.8)

Observa la última línea del script. Como hemos redondeado de 18.38 a 20 luminarias para hacer una cuadrícula bonita, los luxes reales finales en la habitación serán unos 544 lux. Hemos "sobredimensionado" ligeramente para garantizar el mínimo legal de 500.

💼 Caso Práctico: Altura Útil

Contexto: Durante el cálculo del "Índice del Local (K)" de una oficina, el ingeniero junior anota que la "Altura h" que se usa en la fórmula es de 3.0 metros, correspondiente a la distancia exacta desde el panel LED del techo hasta el suelo de la sala.

Pregunta: ¿Es correcta la variable que está introduciendo el ingeniero junior en la fórmula?

⚙️ Caso Práctico: Depreciación por tiempo

Contexto: En la fórmula (E * S) / (Cu * Fm), el diseñador ha introducido un Factor de Mantenimiento (Fm) de 0.80. La obra se inaugura hoy y el luxómetro marca 620 luxes. El cliente se queja de que te ha pagado por una instalación de 500 luxes y te exige que quites focos porque hay "demasiada luz".

Pregunta: Como ingeniero, ¿qué argumento técnico le darás para no tocar la instalación?

📝 Caso Práctico: Modificaciones de Obra

Contexto: Tienes todo el cálculo de los lúmenes terminado y aprobado para una gran oficina de 1.000 m². De repente, el cliente decide dividir esa enorme sala con tabiques de pladur para crear 50 despachos pequeños cerrados, pero usando las mismas lámparas que ya estaban presupuestadas.

Pregunta: ¿Qué variable matemática colapsará y arruinará todo el diseño lumínico que habías calculado?
