Diferenciando los Conceptos

Uno de los errores más comunes en la redacción de documentación técnica es confundir las unidades de medida de la luz. El cliente suele preguntar: "¿Cuántos vatios tiene esta bombilla?" para saber si iluminará mucho. Pero los Vatios (W) solo miden el consumo eléctrico, no la luz. Para medir la luz, la luminotecnia utiliza cuatro magnitudes fotométricas fundamentales.

Imagina que la fuente de luz es una manguera de agua. El total de agua que sale por la boquilla es el Flujo (Lúmenes). La presión con la que tiras ese chorro en una dirección concreta es la Intensidad (Candela). El charco de agua que se forma al chocar contra el suelo es la Iluminancia (Lux). Y el agua que te salpica a la cara tras rebotar en el suelo es la Luminancia.

Las 4 Magnitudes Fundamentales

1. Flujo Luminoso (Símbolo: Φ | Unidad: Lumen - lm)

Es la cantidad total de luz que emite una lámpara en todas las direcciones. Es el dato que lees en la caja cuando compras una bombilla. No depende de dónde la instales.
Ejemplo: Un tubo LED estándar emite unos 2.000 Lúmenes (lm).

2. Intensidad Luminosa (Símbolo: I | Unidad: Candela - cd)

Representa la "fuerza" o concentración del flujo luminoso en una dirección específica. Si tienes una lámpara de 1.000 lúmenes emitiendo en todas direcciones, su intensidad es baja. Si metes esa misma lámpara dentro de un foco y concentras todos los lúmenes en un rayo estrecho (como un puntero láser o un faro de coche), la intensidad direccional (Candelas) se dispara brutalmente.
Es la unidad que representa el Diagrama Polar Fotométrico.

3. Iluminancia o Nivel de Iluminación (Símbolo: E | Unidad: Lux - lx)

Es el flujo luminoso que llega o choca contra una superficie (como una mesa o el suelo). Es la magnitud más importante para el reglamento y los cálculos. Matemáticamente, 1 Lux equivale a 1 Lumen repartido en 1 metro cuadrado (1 lx = 1 lm / m²). Si la superficie es más grande, o la lámpara está más alta (y la luz se esparce más por el aire), los luxes caerán, aunque la bombilla siga siendo la misma.
Es lo que medimos con un aparato llamado Luxómetro. La norma exige 500 Lux en escritorios.

4. Luminancia (Símbolo: L | Unidad: Candela/m² o Nit)

Es la única magnitud que nuestro ojo "ve" realmente. Es la intensidad de luz que emite o refleja una superficie en dirección a nuestro ojo. Si proyectas 500 lux sobre una mesa de cristal blanco brillante, rebotará mucha luz a tu ojo (alta luminancia) y te deslumbrará. Si proyectas los mismos 500 lux sobre una mesa forrada de terciopelo negro, rebotará muy poca luz a tu ojo (baja luminancia).
Un exceso de Luminancia es lo que causa el deslumbramiento (Glare/UGR).

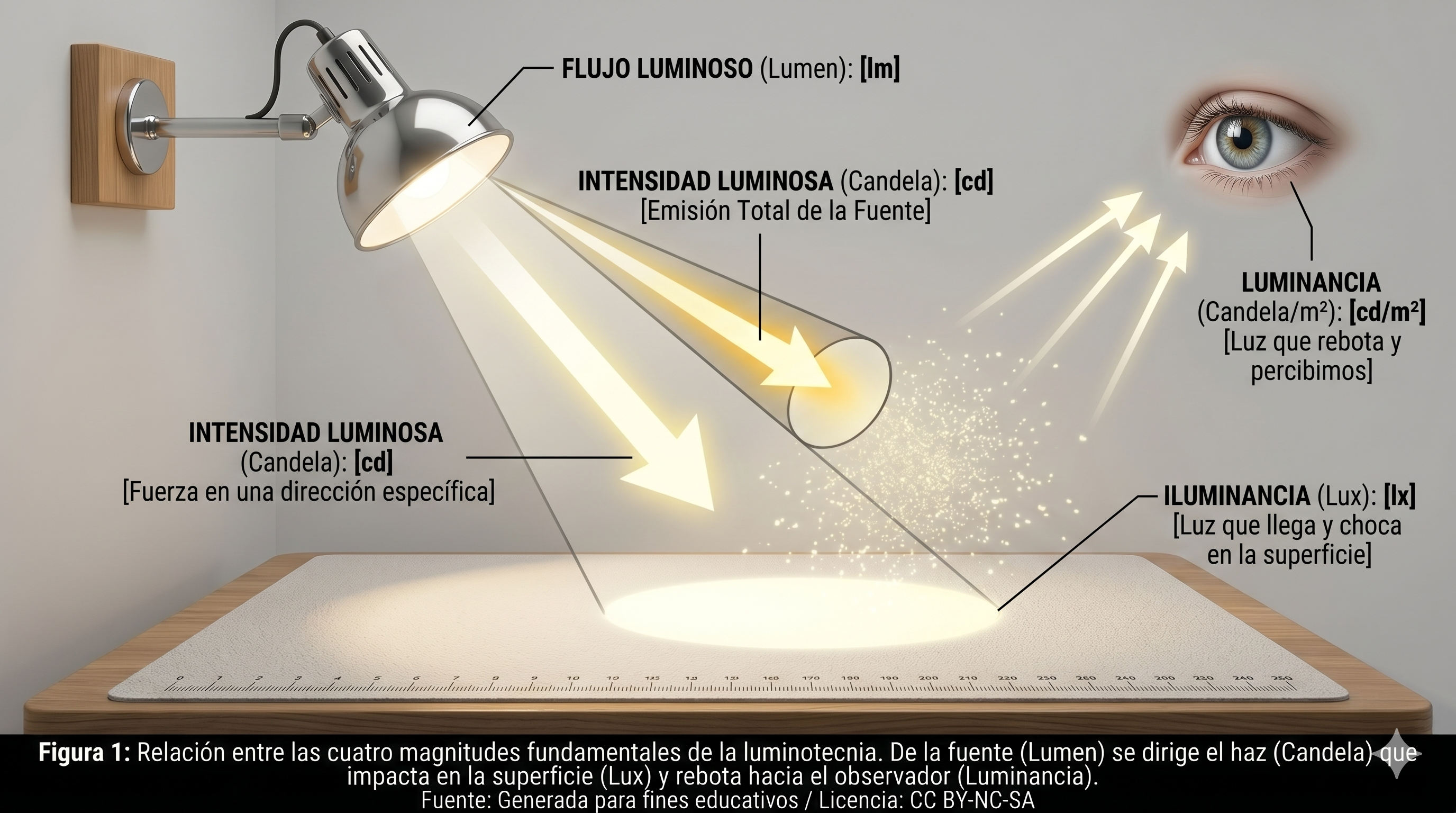

Esquema visual mostrando un foco emitiendo lúmenes, dirigiéndose en candelas, impactando como luxes y rebotando al ojo como luminancia
Figura 1: Relación entre las cuatro magnitudes fundamentales de la luminotecnia. De la fuente (Lumen) se dirige el haz (Candela) que impacta en la superficie (Lux) y rebota hacia el observador (Luminancia). Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

El impacto en los Proyectos

La redacción de una memoria exige precisión matemática. El proyectista compra Lúmenes al proveedor de material eléctrico, los encapsula en ópticas para convertirlos en Candelas, con la esperanza de que atraviesen el aire y generen los Luxes que exige la ley (UNE-EN 12464) sobre la mesa del trabajador, todo ello vigilando que los reflejos del local no generen una Luminancia que lo ciegue.

🐍 Ejemplo de código Python: Relación Lumen / Lux

# Este script demuestra la fórmula matemática básica (ideal)
# que relaciona la potencia de la lámpara (Lúmenes) con la luz en la mesa (Lux).
# E = Flujo / Superficie (Ignorando pérdidas por altura o paredes)

def calcular_lux_promedio(lumenes_totales, largo_m, ancho_m):
    """
    Calcula la iluminancia media esperada en un local vacío ideal.
    """
    superficie_m2 = largo_m * ancho_m

    # 1 Lux = 1 Lumen por metro cuadrado
    lux_calculados = lumenes_totales / superficie_m2

    print(f"--- CÁLCULO FOTOMÉTRICO IDEAL ---")
    print(f"Flujo inyectado: {lumenes_totales} Lúmenes (lm)")
    print(f"Área del local:  {superficie_m2} m²")
    print(f"Resultado:       {lux_calculados:.1f} Luxes (lx) sobre el suelo")

    if lux_calculados >= 500:
        return "✅ Nivel válido para oficinas."
    elif lux_calculados >= 100:
        return "ℹ️ Nivel válido solo para pasillos y tránsito."
    else:
        return "❌ Iluminación insuficiente. Añadir más luminarias."

# Simulación 1: Sala de 20 m2 con una lámpara potente de 12.000 lúmenes
print(calcular_lux_promedio(lumenes_totales=12000, largo_m=5, ancho_m=4))

print("-" * 40)

# Simulación 2: Usar ESA MISMA lámpara en una nave industrial inmensa
print(calcular_lux_promedio(lumenes_totales=12000, largo_m=50, ancho_m=20))

Este código demuestra que la luz se "diluye" con el espacio. Una lámpara (Lúmenes) es constante, pero el resultado normativo (Lux) depende de los metros cuadrados que intentes iluminar con ella.

💼 Caso Práctico: Lúmenes vs Luxes

Contexto: En la inspección final de obra, pones un aparato en el centro de una mesa de oficina para comprobar si la instalación cumple la normativa. El aparato marca "450".

Pregunta: ¿Qué unidad de medida fotométrica estás midiendo en ese instante sobre la mesa?

⚙️ Caso Práctico: El Poder de la Candela

Contexto: Tienes dos linternas idénticas (ambas con bombillas de 1.000 lúmenes). A una linterna le quitas el reflector de espejo (la bombilla queda al aire), y a la otra se lo dejas puesto.

Pregunta: Si apuntas ambas hacia adelante, ¿cuál es la diferencia fotométrica entre ellas?

📝 Caso Práctico: La Mesa Deslumbrante

Contexto: En un puesto de trabajo hay 600 Luxes medidos sobre la mesa (cumpliendo la norma). Sin embargo, cuando el empleado trabaja con folios blancos brillantes le duelen los ojos, pero cuando cubre la mesa con un tapete negro mate se siente muy cómodo, a pesar de que el luxómetro sigue marcando 600 Lux en ambos casos.

Pregunta: ¿Qué magnitud fotométrica es la causante del dolor de ojos del trabajador en el primer caso?
