1.2.23. Características de un completo alumbrado artificial

La Visión Holística del Proyecto

A lo largo de este bloque hemos analizado las luminarias como piezas individuales: su óptica, su deslumbramiento, su eficacia y el tipo de lámpara. Sin embargo, cuando redactamos un Proyecto Técnico, el ingeniero no entrega un listado de focos desconectados entre sí. Se exige el diseño de un Sistema de Alumbrado Completo.

Un alumbrado artificial solo se considera "completo" normativa y funcionalmente cuando soluciona de forma armoniosa tres necesidades básicas de cualquier edificio: la productividad (alumbrado normal), la seguridad vital ante apagones (alumbrado de emergencia) y la adaptabilidad/eficiencia (sistemas de control).

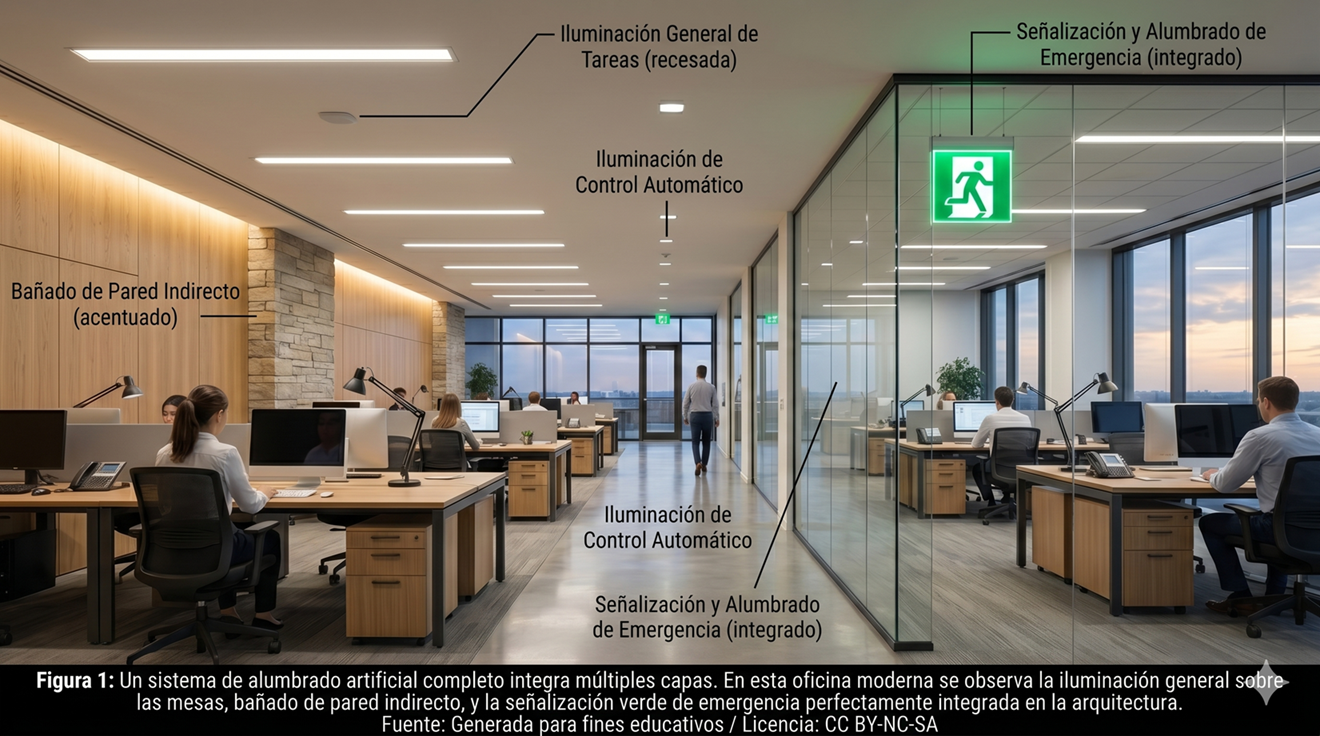

Las Capas de un Sistema Completo

1. El Alumbrado Normal (La capa base)

Es la red de luminarias que funciona con el suministro eléctrico ordinario de la compañía. Como vimos en lecciones anteriores, un diseño completo no se limita a bañar todo el espacio por igual. Requiere jerarquizar la luz: usar Alumbrado General para pasillos, Localizado para las mesas de trabajo, e integrar Alumbrado de Acento para destacar elementos arquitectónicos. Todo ello cumpliendo los luxes exigidos por la norma UNE-EN 12464-1.

2. El Alumbrado de Emergencia (La capa vital)

Ningún proyecto de pública concurrencia, industria u oficinas (por encima de cierta ocupación) es legal sin esta capa. El Alumbrado de Emergencia (ITC-BT-28) entra en acción automáticamente cuando falla la red eléctrica normal. Un sistema completo debe prever:

• Alumbrado de Evacuación: Luminarias autónomas (con batería) o centralizadas que marcan las rutas hacia las salidas del edificio (garantizando 1 lux en el eje del pasillo).
• Alumbrado Antipánico: Se instala en grandes salas diáfanas para evitar estampidas en la oscuridad, garantizando un mínimo de 0.5 lux en todo el recinto.
• Alumbrado de Zonas de Alto Riesgo: Garantiza que, si se va la luz mientras un operario corta madera con una sierra de cinta, haya al menos 15 lux o el 10% de la luz normal para que pueda detener la máquina de forma segura antes de evacuar.

3. Zonificación y Control (La capa inteligente)

Un sistema completo no se enciende todo a la vez desde un único interruptor general. El diseño eléctrico debe dividir el edificio en zonas de encendido lógico (por ejemplo: filas de mesas cerca de la ventana separadas de las del fondo). Además, debe integrar sistemas de control y automatización (DALI, KNX, detectores de presencia, células fotoeléctricas) para adaptar los niveles lumínicos a la luz natural, permitiendo el ahorro energético exigido por el Código Técnico (CTE).

Mantenimiento y Evolución del Sistema

Por último, una característica intrínseca de una instalación "completa" y bien diseñada es su facilidad de mantenimiento (Mantenibilidad). Un proyecto puede ser estéticamente precioso, pero si para cambiar un driver fundido es necesario demoler parte del falso techo de pladur, el diseño es un fracaso de ingeniería.

El Pliego de Condiciones del proyecto debe prever luminarias con equipos auxiliares accesibles (trampillas de registro o "plug & play"), la estandarización de las temperaturas de color (para no tener una oficina parcheada con luces blancas y amarillas tras las primeras reparaciones), y un Plan de Mantenimiento Preventivo claro (cuándo limpiar los difusores y cuándo testear las baterías de las luces de emergencia).

# Este script simula un checklist de proyecto para garantizar que
# se ha diseñado un sistema de alumbrado verdaderamente COMPLETO.

def auditar_sistema_completo(tiene_general, tiene_emergencia, tiene_control, accesible_mantenimiento):
    """
    Evalúa si el proyecto cubre todas las capas de un alumbrado integral.
    """
    print("--- AUDITORÍA DE SISTEMA INTEGRAL ---")
    puntuacion = 0
    alertas = []

    if tiene_general:
        puntuacion += 25
    else:
        alertas.append("❌ Falta alumbrado normal/general para la actividad.")

    if tiene_emergencia:
        puntuacion += 25
    else:
        alertas.append("❌ CRÍTICO: Falta alumbrado de emergencia (Ilegal según REBT).")

    if tiene_control:
        puntuacion += 25
    else:
        alertas.append("⚠️ Advertencia: Sin zonificación ni sensores, no cumplirá eficiencia CTE.")

    if accesible_mantenimiento:
        puntuacion += 25
    else:
        alertas.append("⚠️ Advertencia: Difícil mantenimiento. Costes operativos a futuro disparados.")

    print(f"Puntuación de Integridad: {puntuacion}/100")

    if puntuacion == 100:
        return "✅ DICTAMEN: Proyecto de Alumbrado Completo y Normativo."
    else:
        print("DICTAMEN: El proyecto está incompleto. Corregir:")
        for alerta in alertas:
            print("  " + alerta)
        return "Revisión requerida."

# Simulación de un proyecto de local donde el ingeniero olvidó la emergencia
print(auditar_sistema_completo(tiene_general=True, tiene_emergencia=False, tiene_control=True, accesible_mantenimiento=True))
