🔗 M3.3 Interconexión con Elementos de Campo y Buses

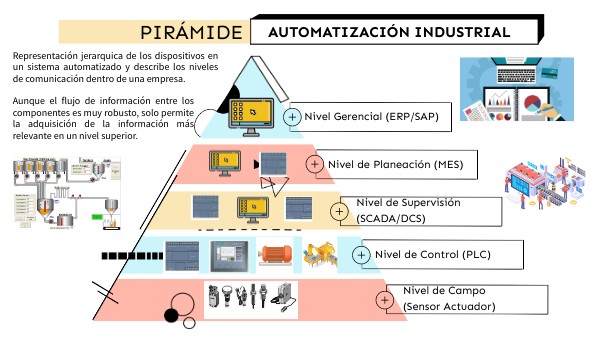

1. Contexto: La Pirámide de Automatización

Para entender la interconexión, debemos situarnos en la Pirámide CIM (Computer Integrated Manufacturing). Los buses de comunicación permiten que la información fluya verticalmente entre el nivel de campo (sensores) y el nivel de gestión (ERP).

2. Principales Tecnologías de Bus de Campo

Dependiendo de la distancia, la velocidad requerida y el fabricante del PLC, utilizaremos diferentes protocolos:

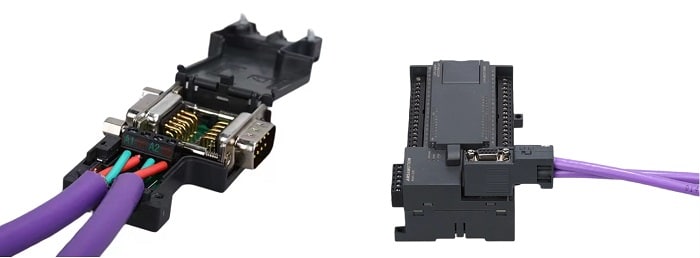

A. PROFIBUS (Process Field Bus)

Es el estándar más veterano y robusto basado en RS-485. Se divide principalmente en dos versiones:

• PROFIBUS DP: Para comunicación rápida con periféricos descentralizados (E/S remotas).
• PROFIBUS PA: Diseñado para automatización de procesos y entornos explosivos (ATEX).

B. PROFINET (Ethernet Industrial)

No es solo "Ethernet", es una evolución industrial que permite determinismo (garantizar que el dato llegue a tiempo). Es el estándar actual de la industria europea liderada por Siemens.

C. EtherCAT y EtherNet/IP

EtherCAT: Conocido como "Ethernet en tiempo real". Su principal ventaja es que procesa los datos "al vuelo" (on the fly), lo que lo hace el más rápido para control de motores (Motion Control).

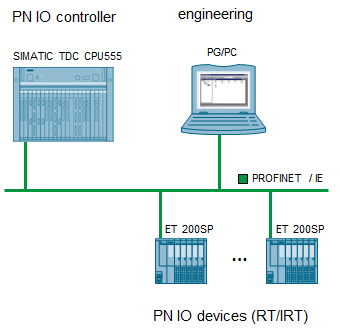

3. Periferia Descentralizada (E/S Remotas)

En instalaciones grandes, llevar cientos de cables desde los sensores hasta el armario central del PLC es costoso e ineficiente. Aquí es donde entran los Módulos de E/S Remotas.

Ventajas de la periferia descentralizada:

• Ahorro masivo en mangueras de cables.
• Mantenimiento más rápido: el diagnóstico indica exactamente qué módulo falla.
• Flexibilidad: puedes añadir una nueva estación de sensores simplemente pinchando el bus de comunicación.

4. El Futuro: TSN (Time Sensitive Networking)
