La necesidad de controlar procesos industriales cada vez más complejos ha impulsado el desarrollo y la implantación masiva de los autómatas programables (PLC, Programmable Logic Controller). Estos dispositivos permiten automatizar tareas que anteriormente requerían una intervención humana constante, aportando mayor precisión, repetitividad, seguridad y eficiencia. Actualmente se emplean en sectores como la industria manufacturera, la automoción, la alimentación, la energía, la logística, la domótica y las infraestructuras inteligentes.
Los autómatas programables resultan especialmente útiles en entornos peligrosos (altas temperaturas, radiaciones, atmósferas explosivas, maquinaria pesada, espacios confinados, etc.) y en procesos altamente repetitivos, donde reducen el riesgo para los operarios y mejoran la calidad del producto final. Gracias a ellos, los profesionales pueden dedicarse a tareas de mayor valor añadido como la supervisión, el mantenimiento predictivo o la optimización de procesos.

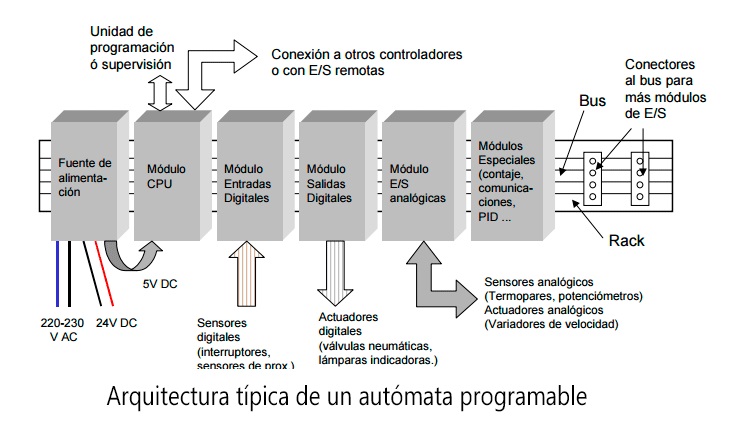

Arquitectura básica de un PLC
Un PLC está formado por varios módulos que trabajan conjuntamente para adquirir información del proceso, procesarla y actuar sobre él. Aunque existen múltiples fabricantes (Siemens, Schneider, Allen-Bradley, Omron, Mitsubishi, etc.), la arquitectura general suele ser similar.
- Fuente de alimentación: suministra la energía necesaria a todos los módulos del PLC.
- CPU (Unidad Central de Proceso): ejecuta el programa de usuario y gestiona el ciclo de scan (lectura de entradas, ejecución del programa y actualización de salidas).
- Memoria: almacena el programa, los datos del proceso y las variables internas.
- Módulos de entradas: reciben señales desde sensores, pulsadores, finales de carrera, detectores, etc.
- Módulos de salidas: activan actuadores como motores, electroválvulas, relés, contactores o pilotos luminosos.
- Comunicaciones: permiten la integración con otros PLC, pantallas HMI, SCADA o redes industriales (PROFIBUS, Ethernet/IP, Modbus, etc.).
Lenguajes y técnicas de programación (IEC 61131-3)
La norma internacional IEC 61131-3 define los principales lenguajes de programación utilizados en autómatas programables. Gracias a esta estandarización, los programadores pueden trabajar con mayor facilidad en plataformas de distintos fabricantes.
Según la Asociación Española de Robótica y Automatización, la digitalización y la automatización son elementos clave para mejorar la competitividad de las empresas y facilitar la transición hacia la Industria 4.0. En este contexto, dominar diferentes técnicas de programación de PLC se convierte en una competencia profesional altamente demandada.
Introducción a los autómatas programables – Jose Manuel “SoyJMP” Pérez (27m 50s)
Explicación visual clara sobre qué es un PLC, cómo funciona y para qué se utiliza en la industria.
Comparativa real de programación en tres lenguajes distintos sobre el mismo proceso.

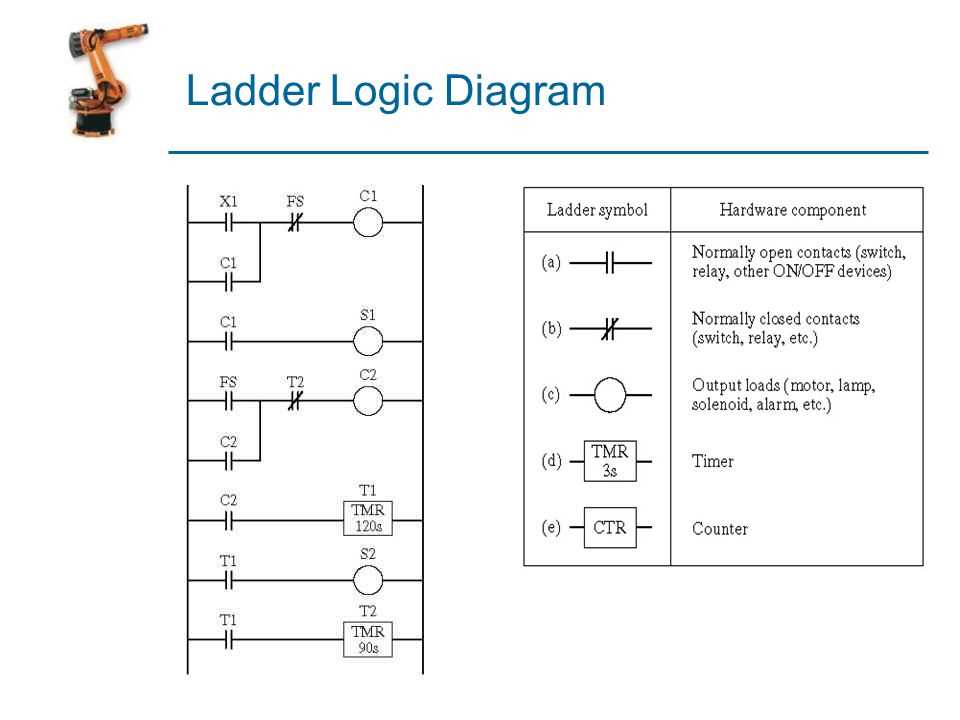

Ver: LADDER, FBD y ST Explicados (13 min) Ideal para entender cuándo conviene usar lógica gráfica o lógica textual.Ladder Diagram (LD – Lenguaje de Escalera)
Es el lenguaje más utilizado en el entorno industrial, especialmente entre técnicos electricistas, ya que su representación gráfica se parece mucho a los esquemas eléctricos tradicionales de relés. El programa se organiza en "peldaños" o redes, que se leen de izquierda a derecha y de arriba abajo.
En Ladder se emplean principalmente contactos (entradas) y bobinas (salidas), además de temporizadores, contadores y bloques funcionales. Resulta ideal para automatismos discretos como maniobras de motores, control de alumbrado industrial o sistemas de seguridad.
Programación Ladder paso a paso – Modelek Electricidad (18m 42s)
Vídeo didáctico donde se muestra cómo construir un programa real en lenguaje de escalera.

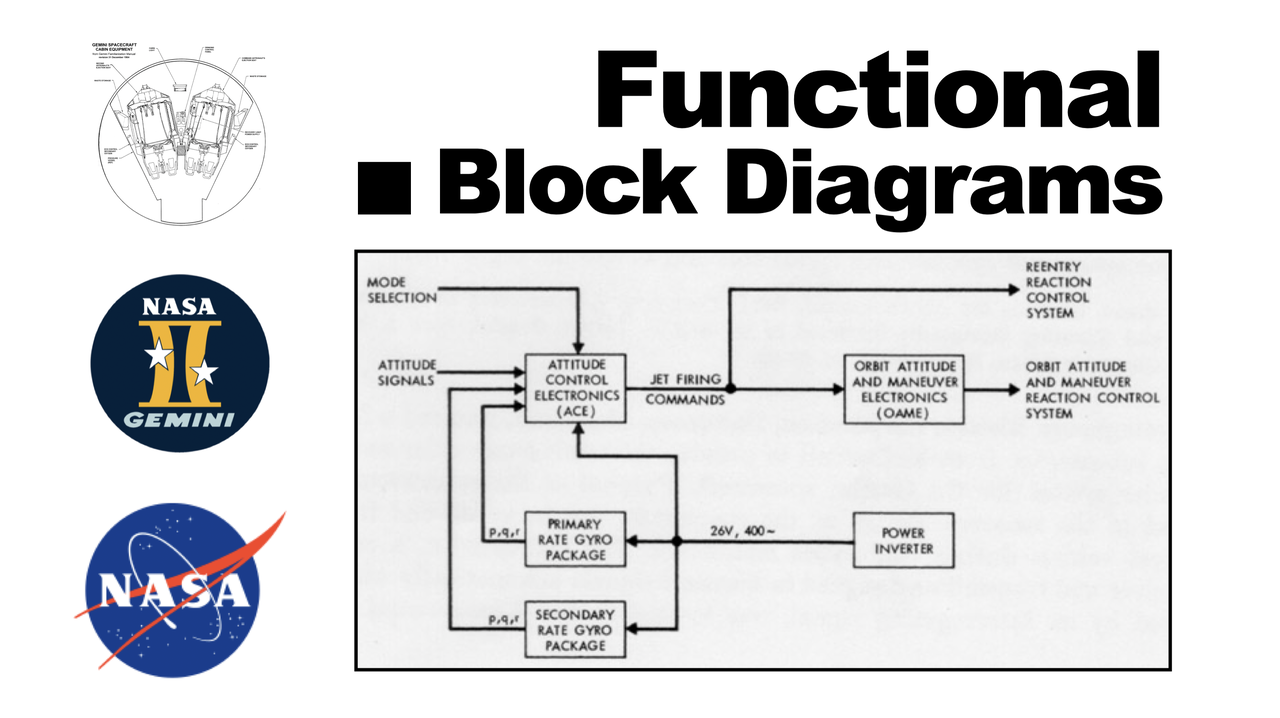

Function Block Diagram (FBD – Diagrama de Bloques de Funciones)
En este lenguaje gráfico, las funciones se representan mediante bloques interconectados. Cada bloque puede ser un temporizador, un contador, una operación lógica o matemática, o incluso un controlador PID. Su gran ventaja es que permite visualizar fácilmente el flujo de información del sistema.

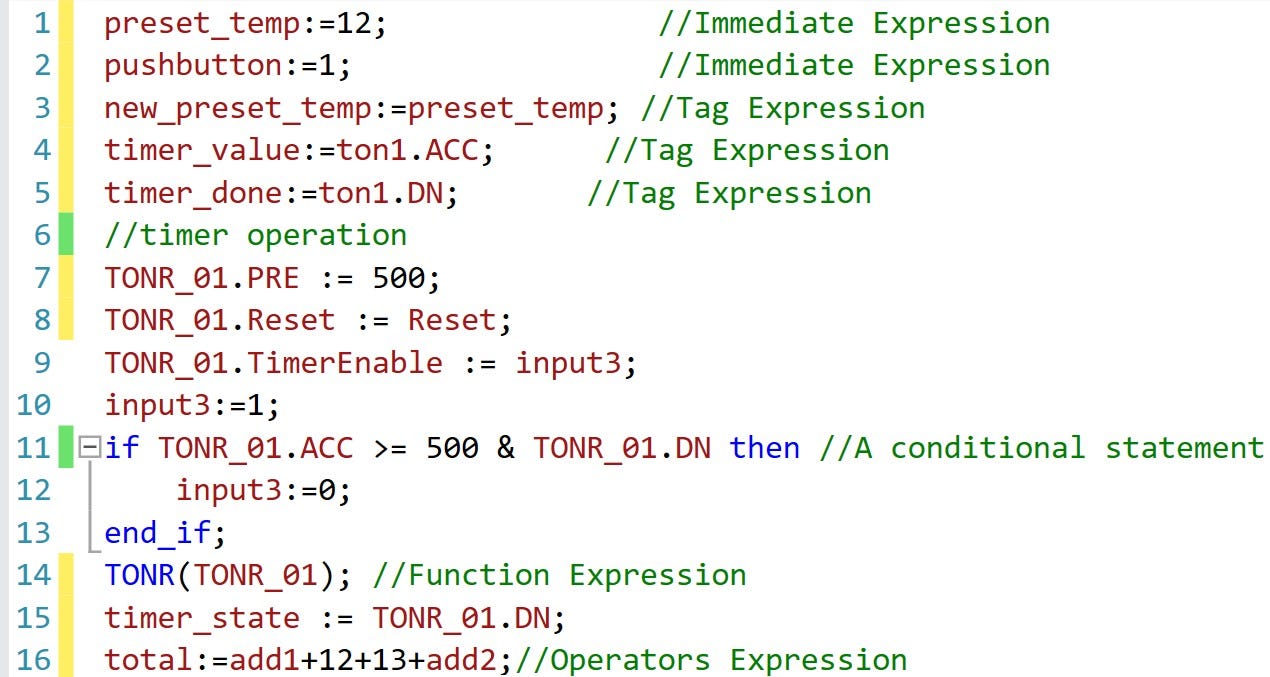

Structured Text (ST – Texto Estructurado)
Es un lenguaje textual de alto nivel, similar a lenguajes de programación como Pascal o C. Se utiliza especialmente cuando el proceso requiere cálculos complejos, gestión avanzada de datos, estructuras condicionales elaboradas o algoritmos sofisticados.
Su uso está muy extendido en aplicaciones modernas vinculadas a la Industria 4.0, donde los PLC no solo controlan máquinas, sino que también gestionan comunicaciones, bases de datos y sistemas inteligentes.

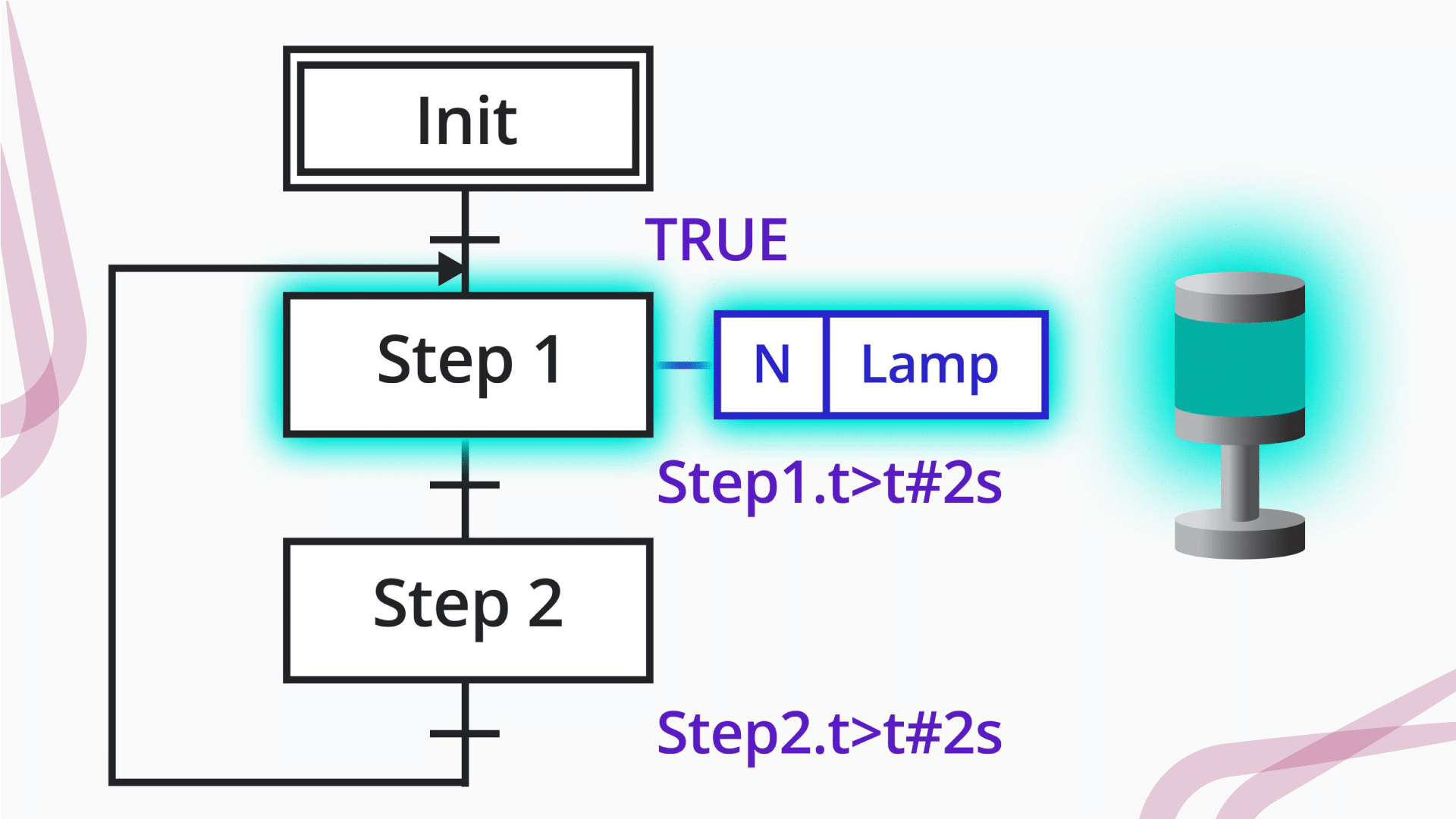

Sequential Function Chart (SFC – Diagrama de Funciones Secuenciales)
Este lenguaje está orientado a procesos secuenciales complejos, dividiendo el funcionamiento del sistema en etapas (steps) y transiciones. Resulta muy útil para describir procesos como líneas de producción, ciclos de máquinas, sistemas de llenado o procesos por lotes.
Aprende los fundamentos físicos y lógicos de cómo un PLC procesa la información en su ciclo de SCAN.
Ver: Conceptos Básicos del PLC (15 min) Este vídeo detalla la arquitectura interna y el flujo de señales desde los sensores hasta los actuadores.Instruction List (IL – Lista de Instrucciones)
Se trata de un lenguaje de bajo nivel similar al ensamblador. Aunque actualmente está en desuso en muchos entornos, sigue siendo importante conocerlo por motivos de mantenimiento y compatibilidad con sistemas antiguos. Su principal ventaja es la eficiencia, ya que permite optimizar al máximo el tiempo de ejecución del PLC.
📚 Recursos Adicionales Sugeridos:
- Web Oficial de AER (Asociación Española de Robótica)
- Manuales de Referencia IEC 61131-3
- Simuladores: Recomendamos el uso de Factory I/O para visualización 3D.
