8.1. La Pirámide de Automatización

UF1794 | Entendiendo la Jerarquía de Control y Datos en la Industria

graph TD L4["Nivel 4: IT / ERP
(Gestión Corporativa y Financiera)"] L3["Nivel 3: SCADA / MES
(Supervisión y Ejecución de Planta)"] L2["Nivel 2: Controladores
(PLCs, PACs, DCS)"] L1["Nivel 1: Campo
(Sensores, Actuadores, VDFs)"] L0["Nivel 0: Proceso Físico
(La máquina, la cinta, el horno)"] L4 -->|"Órdenes de Producción"| L3 L3 -->|"Consignas (Recetas)"| L2 L2 -->|"Señales de Control (ON/OFF)"| L1 L1 -->|"Acción Física"| L0 L0 -->|"Estado Físico"| L1 L1 -->|"Señales I/O (Variables)"| L2 L2 -->|"Datos de Proceso (Temperaturas)"| L3 L3 -->|"Indicadores de Rendimiento (OEE)"| L4 style L4 fill:#9b59b6,color:#fff style L3 fill:#3498db,color:#fff style L2 fill:#27ae60,color:#fff style L1 fill:#f39c12,color:#fff style L0 fill:#e74c3c,color:#fff

1. El Modelo Purdue y la Jerarquía ISA-95

Para entender cómo fluyen los datos en una fábrica, desde el motor que gira hasta la pantalla del director financiero, la industria utiliza un modelo mental llamado La Pirámide de Automatización (basada en la arquitectura de referencia de Purdue y el estándar ISA-95). Como técnicos de UF1794, este es nuestro mapa para saber exactamente qué equipos estamos comunicando y con qué propósito.

Se llama pirámide porque en la base (la planta) tenemos millones de datos crudos procesados en milisegundos, y a medida que subimos hacia la cúspide, el volumen de datos se reduce, pero su "valor de negocio" y el tiempo de análisis aumentan (horas, días o meses).



2. La Base de la Pirámide: Niveles 0 y 1

Aquí es donde el mundo digital toca el mundo físico (El mundo OT puro).

  • Nivel 0 (El Proceso): Es la realidad física. El agua hirviendo en un tanque, las cajas moviéndose por una cinta. Aquí no hay direcciones IP ni protocolos, solo física y termodinámica.
  • Nivel 1 (El Campo): Son los "ojos y músculos" del sistema. Encontramos sensores (temperatura, fotocélulas) y actuadores (motores, electroválvulas). Históricamente se comunicaban con señales analógicas de 4-20mA, pero hoy día dominan protocolos como IO-Link o AS-Interface. Su tiempo de reacción es de milisegundos o microsegundos.


3. Nivel 2: El Cerebro del Control (PLCs)

El Nivel 2 es el reino del Controlador Lógico Programable (PLC) o PAC. Aquí reside la inteligencia en tiempo real de la máquina. El PLC recibe los datos de los sensores (Nivel 1), ejecuta un programa lógico cíclico de forma ininterrumpida (ej. un diagrama Ladder), y decide qué actuadores (Nivel 1) debe encender o apagar.

En este nivel, los protocolos de red dominantes son PROFINET y EtherNet/IP (tráfico cíclico RT/Implícito). El PLC no sabe cuántas piezas hay que fabricar hoy para satisfacer el pedido de un cliente; su única misión es asegurar que la máquina se mueva de forma precisa y segura.



4. Nivel 3: Supervisión y Gestión (SCADA / MES)

El Nivel 3 es la frontera crítica entre la máquina individual y la planta completa. Aquí encontramos dos grandes sistemas de software que se ejecutan en PCs o Servidores:

  • SCADA (Supervisory Control and Data Acquisition): Recopila datos de docenas de PLCs para mostrarlos de forma gráfica al operador en una sala de control. Permite historizar variables (tendencias) y gestionar alarmas a largo plazo.
  • MES (Manufacturing Execution System): Es el gestor de la producción. Sabe qué receta debe cargarse en el PLC (ej. "Hoy fabricamos pintura roja") e inyecta los "setpoints" al Nivel 2. Mide la eficiencia global del equipo (OEE).

La comunicación entre el Nivel 2 y el Nivel 3 es el foco de la Integración Vertical. Aquí no usamos tiempos de ciclo de 2 ms, sino protocolos más pesados y seguros como OPC UA o Modbus TCP (tráfico acíclico), donde los datos fluyen a un ritmo más pausado (ej. cada segundo o bajo demanda).

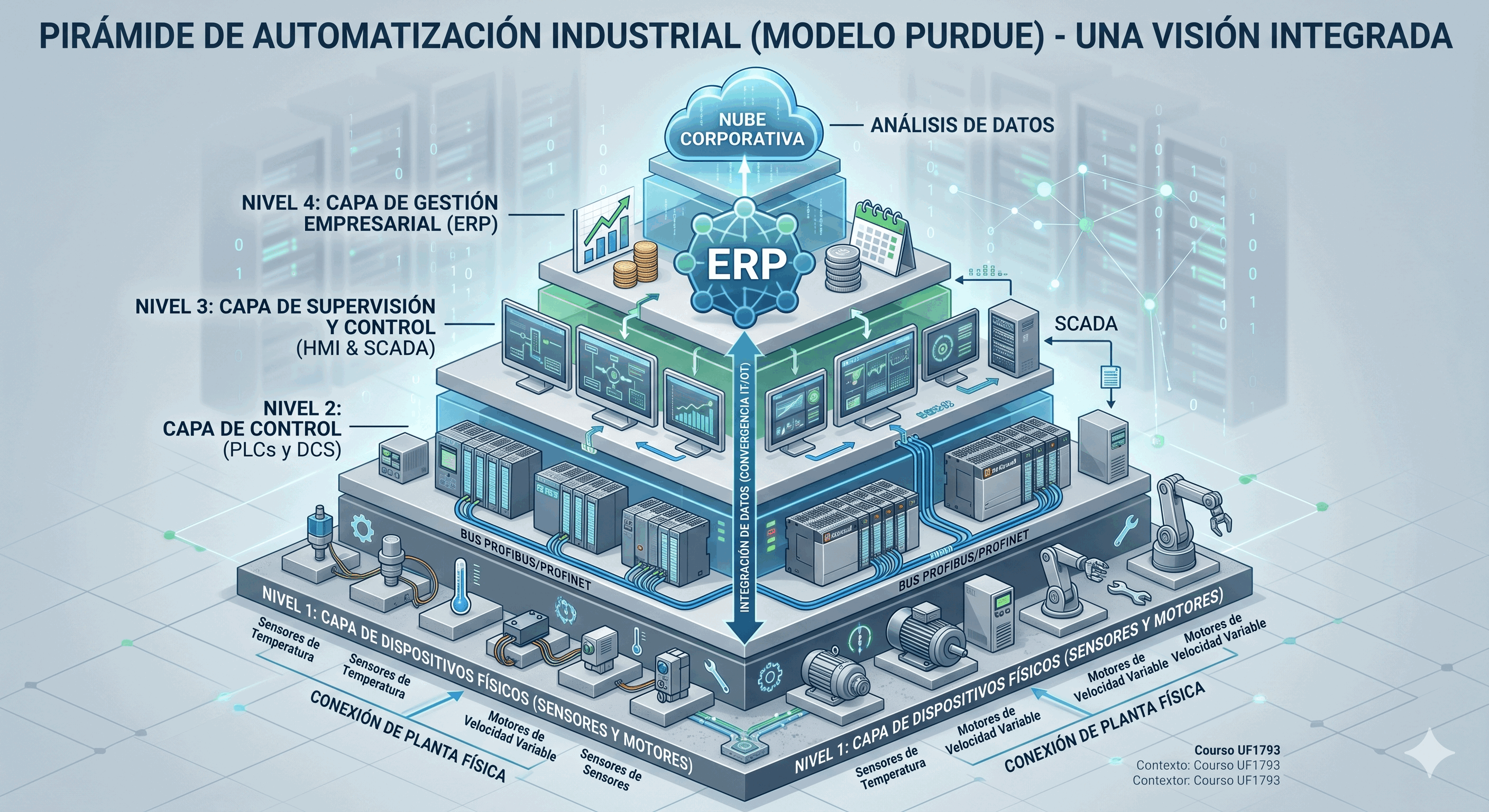

Infografía 3D de la Pirámide de Automatización con sus 5 niveles característicos.
Figura 1: La Pirámide de Automatización (ISA-95). Ilustra cómo los datos físicos recogidos en la base por los sensores son filtrados, procesados y agregados nivel a nivel, hasta convertirse en información útil para la toma de decisiones empresariales en la cúspide (ERP/Cloud).
Fuente: Elaboración propia / Licencia: CC BY-NC 4.0.

📝 Evaluación Técnica: Jerarquía Industrial

1. En el contexto de la Pirámide de Automatización (ISA-95), ¿cuál es la función principal y el tipo de dispositivo característico del Nivel 2?

2. ¿Cuál de las siguientes afirmaciones describe mejor la relación y diferencia entre el Nivel 2 (PLC) y el Nivel 3 (SCADA/MES) de la pirámide?

3. Cuando en Ingeniería de Redes Industriales hablamos del reto de la "Integración Vertical", ¿a qué nos referimos exactamente basándonos en este modelo?

🤖 Ejercicio Práctico 8: Simulador de Flujo Vertical (Python)

Objetivo: Entender mediante código cómo un dato crudo se transforma y cambia de frecuencia a medida que "sube" por los niveles de la pirámide.

Copia el siguiente *prompt* y pégalo en un modelo de IA (como ChatGPT, Gemini o Claude).

Actúa como un arquitecto de software de Industria 4.0. Escribe un script en Python que simule el flujo de datos a través de 3 niveles de la Pirámide de Automatización. El script debe tener: 1. Una función `Nivel1_Sensor()` que genere un número entero aleatorio (ej. vibración entre 0 y 100) simulando un escaneo súper rápido. 2. Una clase `Nivel2_PLC` que tenga un búfer (lista). Debe llamar a la función del sensor 10 veces en un bucle rápido, almacenar los valores, y luego calcular el promedio. Si un valor supera 90, debe imprimir una [ALARMA LOCAL Nivel 2]. 3. Una clase `Nivel3_SCADA` que llame al PLC a un ritmo mucho más lento. Debe recibir solo el valor "Promedio" calculado por el PLC y guardarlo en un archivo de texto (simulando una base de datos histórica). Comenta el código explicando que esto demuestra cómo el Nivel 2 reduce la inmensa cantidad de "ruido" del Nivel 1 en información procesable y ligera antes de enviarla al Nivel 3.
