2.5.5. P&ID (Piping and Instrumentation Diagram)

UF1791 | El Plano Maestro de Procesos: Simbología ISA S5.1 y Lógica de Control

graph TD A["Contenido del P&ID"] --> B["Infraestructura Mecánica"] A --> C["Instrumentación y Control"] A --> D["Lógica y Señales"] B --> B1["Tuberías (Tamaño, Material, Servicio)"] B --> B2["Equipos Principales (Tanques, Bombas)"] B --> B3["Válvulas (Manuales y de Control)"] C --> C1["Sensores y Transmisores (Campo)"] C --> C2["Controladores (Sala de Control)"] C --> C3["Alarmas e Indicadores"] D --> D1["Lazos de Control (Feedback/Feedforward)"] D --> D2["Tipos de Señal (Neumática, Eléctrica, Digital)"] style A fill:#2c3e50,stroke:#333,color:#fff style C fill:#e67e22,stroke:#333,color:#fff style D fill:#3498db,stroke:#333,color:#fff

1. P&ID: El Plano Maestro de la Instrumentación

En el diseño de sistemas de automatización (**ELEM0110**), el P&ID (Piping and Instrumentation Diagram) representa la culminación de la ingeniería de procesos. A diferencia del layout, que se ocupa de la "carne" (la ubicación física), el P&ID se ocupa del "sistema nervioso": cómo fluye la información, qué sensor activa qué alarma y bajo qué lógica de control opera la planta. Es el documento de referencia universal que permite a un instrumentista, un programador de PLC y un ingeniero de procesos hablar el mismo idioma.

La importancia del P&ID radica en su capacidad para condensar en una sola lámina la complejidad mecánica (tuberías y equipos) y la inteligencia de control (lazos y señales). Un P&ID bien ejecutado bajo la norma ISA S5.1 permite prever el comportamiento de la planta ante fallos, definir las estrategias de mantenimiento y asegurar que la instalación sea operable y segura desde el primer día.

1.1. Simbología de Burbujas e Identificación (TAGS)

El "alfabeto" del P&ID son las burbujas de instrumentación. Cada círculo representa un instrumento o una función de control, y su grafismo nos da pistas críticas sobre su ubicación:

  • Círculo sin línea: Instrumento montado localmente en campo (junto a la tubería o tanque).
  • Círculo con línea horizontal sólida: Instrumento montado en un panel de control principal, accesible al operador.
  • Círculo con línea discontinua: Instrumento montado detrás del panel o en una ubicación no accesible de forma habitual.

El código alfanumérico (ej. LIC-102) sigue una jerarquía: la primera letra define la variable medida (L=Nivel), las siguientes la función (I=Indicador, C=Controlador) y el número es el lazo de control al que pertenece.

1.2. Tipología de Líneas y Señales

En un P&ID, el tipo de línea que une dos burbujas es tan importante como el instrumento mismo, ya que define el medio de transmisión:

• Línea de Proceso (Continua gruesa): Tubería física por la que fluye el producto.

• Señal Eléctrica (Línea de trazos ---): Transmisión de datos mediante corriente (4-20mA) o tensión.

• Señal Neumática (Línea con doble trazo transversal //): Aire comprimido que suele accionar válvulas de control.

• Enlace de Datos (Línea con círculos o cuadrados): Comunicaciones digitales tipo bus (Fieldbus, Profinet).

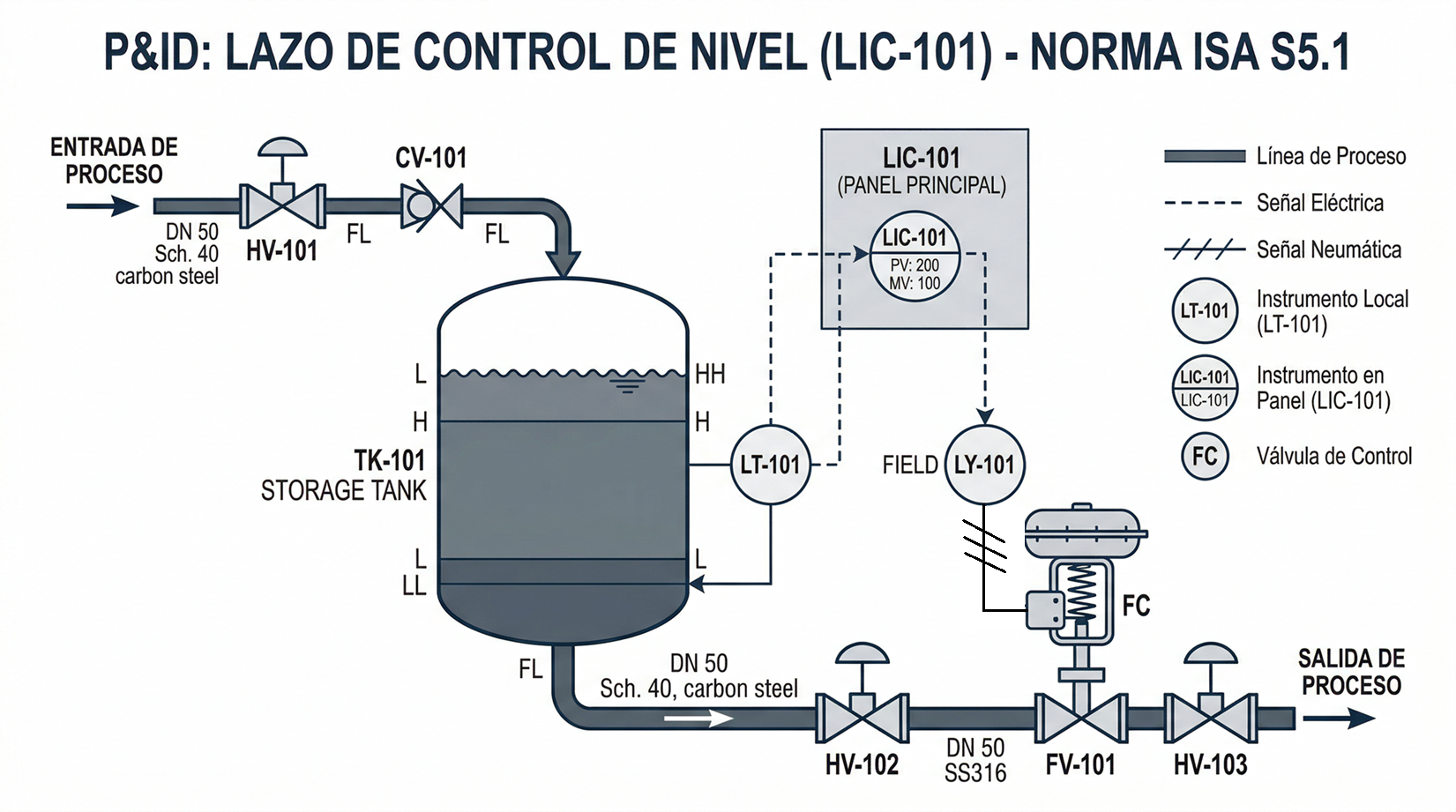

Lazo de control de nivel según norma ISA S5.1. Secuencia de control: el LT-101 (campo) mide el nivel, envía señal eléctrica al LIC-101 (panel), y este actúa sobre la válvula LV-101 mediante señal neumática.
Figura 1: Lazo de control de nivel según norma ISA S5.1. Se aprecia la secuencia: el LT-101 (campo) mide, envía señal eléctrica al LIC-101 (panel), y este actúa sobre la válvula LV-101 mediante señal neumática. Fuente: Elaboración Propia. / Licencia: CC BY-SA 4.0

1.3. La Lógica de Control y la Trazabilidad

El P&ID es el único plano que permite entender la estrategia de control. En un sistema de regulación, podemos identificar si estamos ante un lazo simple o una cascada compleja. Además, facilita la trazabilidad documental: cada instrumento en el P&ID debe tener su correspondencia en la "Lista de Instrumentos" del proyecto, en el "Diagrama de Lazo" y, finalmente, en el "Listado de E/S" (I/O List) del PLC. Esta cadena de información es lo que permite que una planta pase de ser un conjunto de tubos a una unidad productiva inteligente.

💡 Toma Nota: El P&ID como Herramienta de Seguridad

Durante un análisis de riesgos (como un HAZOP), el P&ID es el documento sobre el que se trabaja. Permite identificar qué ocurre si una válvula falla en posición abierta o cerrada (Fail Open / Fail Close), lo cual se indica en el plano con las siglas FO o FC. Como técnicos, nuestra responsabilidad es asegurar que la realidad de la planta coincida siempre con este esquema maestro.

🎥 Formación Técnica: Cómo leer e interpretar un P&ID

Domina el lenguaje de la instrumentación industrial. En este vídeo repasaremos la identificación de burbujas, el significado de las letras en los tags y los diferentes tipos de líneas de conexión según la normativa ISA.

▶ Ver Tutorial P&ID en YouTube

📝 Práctica de Interpretación de Diagramas P&ID

🛠️ Escenario: Análisis de Lazo de Control

En un P&ID observas un círculo con la etiqueta "TIC-202" que tiene una línea horizontal sólida cruzando su centro. Este dispositivo está conectado mediante una línea de trazos cortos a una válvula etiquetada como "TV-202".

Pregunta: ¿Qué tipo de variable se está controlando, dónde se encuentra físicamente el controlador y qué tipo de señal envía a la válvula?

1. ¿Qué norma internacional es la más utilizada para estandarizar la simbología de los instrumentos en los diagramas P&ID?

2. En un P&ID, ¿qué representa habitualmente una línea continua gruesa?
