2.4. Software para la elaboración de planos y esquemas P&ID

UF1791 | Ingeniería de Procesos Asistida por Ordenador: AutoCAD P&ID, SmartPlant P&ID y CADISON

graph TD A["Software P&ID Industrial"] --> B["AutoCAD P&ID (Autodesk)"] A --> C["SmartPlant P&ID (Hexagon)"] A --> D["CADISON (ITandFactory)"] B --> B1["Orientado a Gráficos (DWG)"] B --> B2["Facilidad de uso, ideal para PYMES"] C --> C1["Orientado a Datos y Reglas"] C --> C2["Integración en Macro-Proyectos (EPC)"] D --> D1["Enfoque en el Ciclo de Vida (PLM)"] D --> D2["Coherencia P&ID / Modelo 3D"] style A fill:#2c3e50,stroke:#333,color:#fff style B fill:#e67e22,stroke:#333,color:#fff style C fill:#3498db,stroke:#333,color:#fff style D fill:#27ae60,stroke:#333,color:#fff

1. P&ID: Más allá del dibujo, una Base de Datos Gráfica

En el diseño de plantas de proceso (**ELEM0110**), el Diagrama de Tuberías e Instrumentación (P&ID por sus siglas en inglés) es el documento técnico más importante. Mientras que un Diagrama de Flujo de Proceso (PFD) nos indica "qué" hace la planta, el P&ID nos dicta "cómo" se controla y se protege. El uso de software especializado como AutoCAD P&ID, SmartPlant P&ID o CADISON ha transformado estos planos en bases de datos relacionales donde cada válvula, sensor o tubería posee atributos vinculados a hojas de datos técnicos.

La potencia de estas herramientas radica en la integración. Si un ingeniero cambia el diámetro de una línea de succión en el P&ID, el software actualiza automáticamente el listado de tuberías, alerta al diseñador de 3D sobre el cambio y modifica la referencia en la lista de instrumentos. Esta sincronización elimina las discrepancias que históricamente causaban retrasos críticos en la puesta en marcha de las instalaciones.

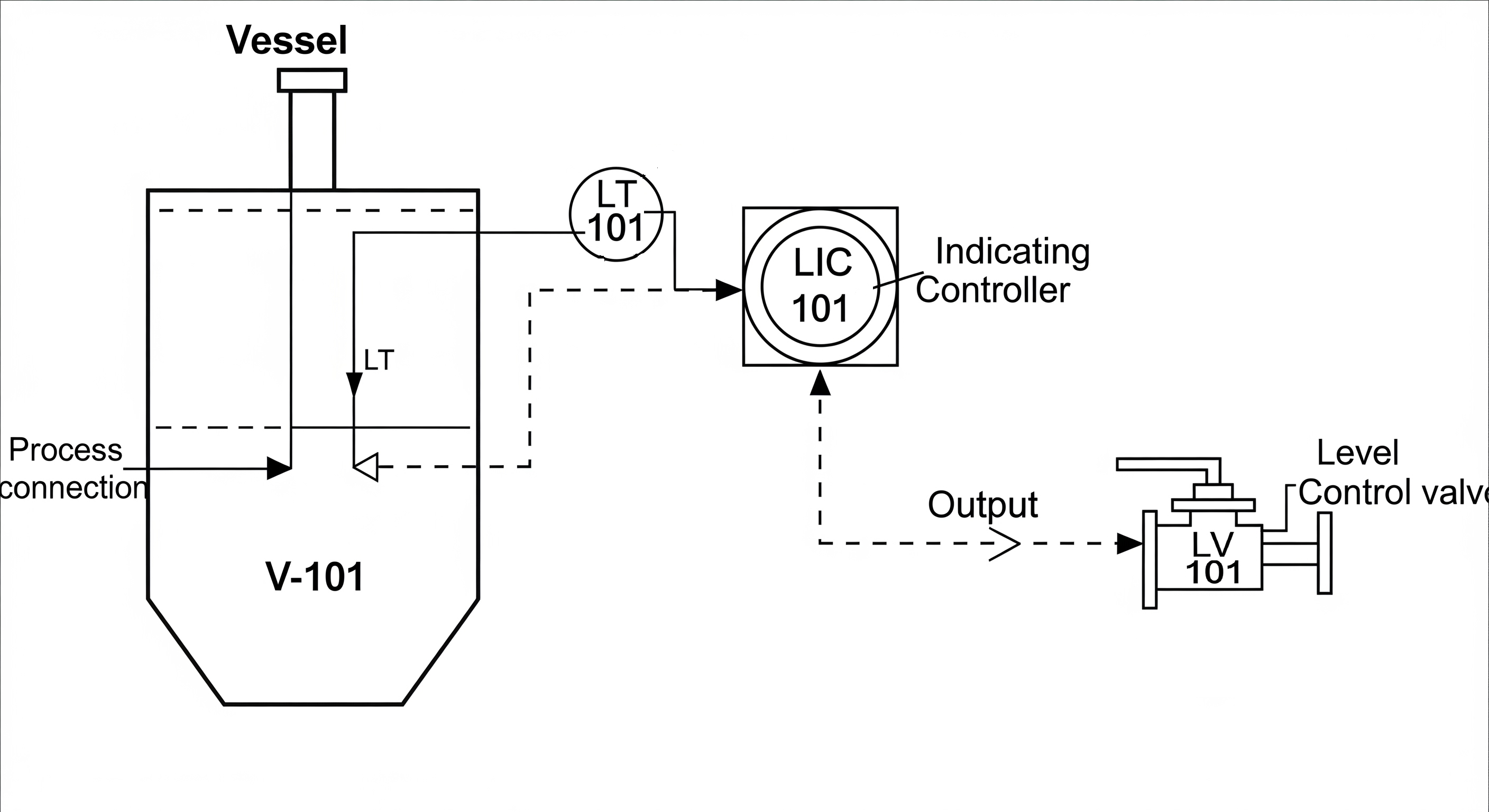

Anatomía de un lazo de control en un P&ID. Se muestra la relación entre el equipo (V-101), el transmisor (LT), el controlador (LIC) y el elemento final de control (LV) según normativa ISA.
Figura 1: Anatomía de un lazo de control en un P&ID. Se muestra la relación entre el equipo (V-101), el transmisor (LT), el controlador (LIC) y el elemento final de control (LV) según normativa ISA. Fuente: Elaboración Propia. / Licencia: CC BY-SA 4.0

1.1. Comparativa de Plataformas Líderes

La elección del software determina la profundidad de los datos manejados durante el ciclo de vida de la planta:

  • AutoCAD P&ID (Plant 3D): Basado en el motor de AutoCAD, es la opción preferida por su versatilidad. Utiliza una base de datos SQLite o SQL Server para rastrear cada componente. Es ideal para ingeniería de detalle donde la compatibilidad DWG es prioritaria. [Web Oficial]
  • SmartPlant P&ID (Intergraph/Hexagon): Es el estándar en "Mega-Proyectos" (Oil & Gas, Energía). Su enfoque es puramente Data-Centric; el dibujo es una consecuencia de los datos. Permite aplicar reglas de ingeniería automáticas que impiden, por ejemplo, conectar una tubería de 4" a una bomba de 2" sin un reductor. [Web Oficial]
  • CADISON: Destaca por su integración total en un entorno multidisciplinar. Permite que el P&ID sea el centro de gravedad desde el cual se genera el modelo 3D, el cálculo de tuberías y los diagramas de lazo eléctrico. [Web Oficial]

1.2. Simbología ISA S5.1: El Alfabeto del Instrumentista

Para que el software P&ID sea útil, debe seguir la norma ISA S5.1. Esta norma define las "burbujas" de instrumentación:

• Primera Letra: Variable medida (L=Nivel, P=Presión, F=Caudal, T=Temperatura).

• Letras Sucesivas: Función del instrumento (T=Transmisor, I=Indicador, C=Controlador, V=Válvula).

• Línea dentro de la burbuja: Si la burbuja tiene una línea horizontal sólida, el instrumento está montado en un panel accesible al operario; si no tiene línea, está montado localmente en campo.

1.3. La Trazabilidad: Del P&ID al Mantenimiento

Un P&ID actualizado es la mejor herramienta de seguridad. Durante una emergencia, el técnico utiliza este plano para localizar las válvulas de aislamiento. El software moderno permite generar el **Tagging** (etiquetado) automático, asegurando que el código que vemos en el plano coincida físicamente con la placa de acero inoxidable remachada en la válvula de la planta. Esto facilita el mantenimiento preventivo y la gestión de activos (Asset Management) mediante códigos QR vinculados directamente al archivo digital del P&ID.

💡 Toma Nota: El P&ID como Base del Lazo Eléctrico

El trabajo del técnico de automatización comienza donde termina el del ingeniero de procesos. Una vez definido el instrumento en el P&ID (ej. PT-101), este Tag se convierte en la referencia obligatoria para el esquema multifilar eléctrico. La coherencia entre el P&ID y el plano eléctrico es lo que define a un proyecto de ingeniería de alta calidad.

🎥 Tutorial: Introducción a AutoCAD P&ID

Aprende las funciones básicas de la herramienta más popular para la creación de diagramas P&ID: inserción de equipos, trazado de líneas de proceso e instrumentación.

▶ Ver Tutorial en YouTube

📝 Práctica de Software y Normativa P&ID

🛠️ Reto de Ingeniería: Selección de Plataforma

Tu empresa va a diseñar una planta de tratamiento de aguas residuales de tamaño medio. Se requiere que el P&ID sea fácil de editar por varios técnicos a la vez y que se puedan generar automáticamente los listados de válvulas e instrumentos.

Pregunta: ¿Qué software de los estudiados sería el más adecuado por su enfoque en base de datos y estandarización?

1. ¿Qué información técnica crítica SÍ se incluye en un P&ID pero NO suele aparecer en un Diagrama de Flujo de Procesos (PFD)?

2. Al trabajar con software P&ID basado en base de datos (como SmartPlant P&ID), ¿cuál es la principal ventaja de modificar el TAG de una válvula directamente en el diagrama?

3. ¿Qué normativa internacional regula principalmente la simbología y las convenciones de etiquetado en los diagramas P&ID?
