2.2.6. Esquemas eléctricos: generales y de conexionado

UF1791 | Representación Unifilar, Multifilar y Diagramas de Borneros

graph TD A["Esquemas Eléctricos Industriales"] --> B["Esquema Unifilar"] A --> C["Esquema Multifilar"] A --> D["Esquema de Conexionado"] B --> B1["Distribución de Potencia"] B --> B2["Visión Global / Simplificada"] C --> C1["Detalle de cada Conductor"] C --> C2["Lógica de Control y Maniobra"] D --> D1["Disposición Física (Borneros)"] D --> D2["Rutas de Cableado Real"] style A fill:#2c3e50,stroke:#333,color:#fff style B fill:#3498db,stroke:#333,color:#fff style D fill:#27ae60,stroke:#333,color:#fff

1. La Jerarquía de la Documentación Eléctrica Industrial

En el desarrollo de proyectos de automatización industrial, la información eléctrica no se vierte en un solo plano, sino que se fragmenta en diferentes niveles de abstracción. Esta metodología, regida por normas como la IEC 61082, permite que cada agente del proyecto (el ingeniero de diseño, el cuadrista y el técnico de mantenimiento) disponga de la información exacta que necesita sin saturación. Un esquema eléctrico profesional es, en esencia, una base de datos gráfica donde la coherencia entre folios es la clave de la trazabilidad.

La correcta elaboración de estos esquemas garantiza que un sistema de control, por complejo que sea, pueda ser "leído" de forma lógica. Desde la entrada de acometida reflejada en el unifilar, pasando por la lógica de contactos del multifilar, hasta llegar a la borna física del esquema de conexionado, existe un hilo conductor: la denominación normalizada de componentes (Tags).

1.1. Esquema Unifilar: El Mapa de Potencia

El esquema unifilar es la representación técnica de mayor nivel. En él, simplificamos la realidad trifásica o polifilar mediante una única línea que representa el conjunto de conductores. Su función primordial es mostrar la arquitectura de potencia y las protecciones generales. En un proyecto de automatización, el unifilar nos permite identificar rápidamente:

  • La jerarquía de protecciones (Magnetotérmicos, Diferenciales).
  • Las características de las líneas de alimentación (Secciones, longitudes y tipos de cable).
  • La distribución de cargas principales (Motores, Variadores, Climatización).

1.2. Esquema Multifilar: La Lógica del Funcionamiento

Es el esquema más utilizado por los técnicos de diagnóstico. Aquí, cada hilo es una línea. Se divide fundamentalmente en dos grandes áreas:

• Circuito de Potencia (Fuerza): Donde se dibujan los contactos principales de los contactores, los relés térmicos y el motor de forma explícita (L1, L2, L3).

• Circuito de Mando (Maniobra/Control): Donde se representa la lógica cableada o las entradas/salidas al PLC. Aquí es vital el uso de Referencias Cruzadas: si la bobina de un contactor está en el folio 4, sus contactos auxiliares en el folio 8 deben indicar "/4.C2", permitiendo al lector saltar entre páginas con total seguridad.

Simulación de una página de una memoria técnica real mostrando el índice general y fragmentos de texto con los apartados: Antecedentes, Objeto, Descripción, Normativa y Justificación.

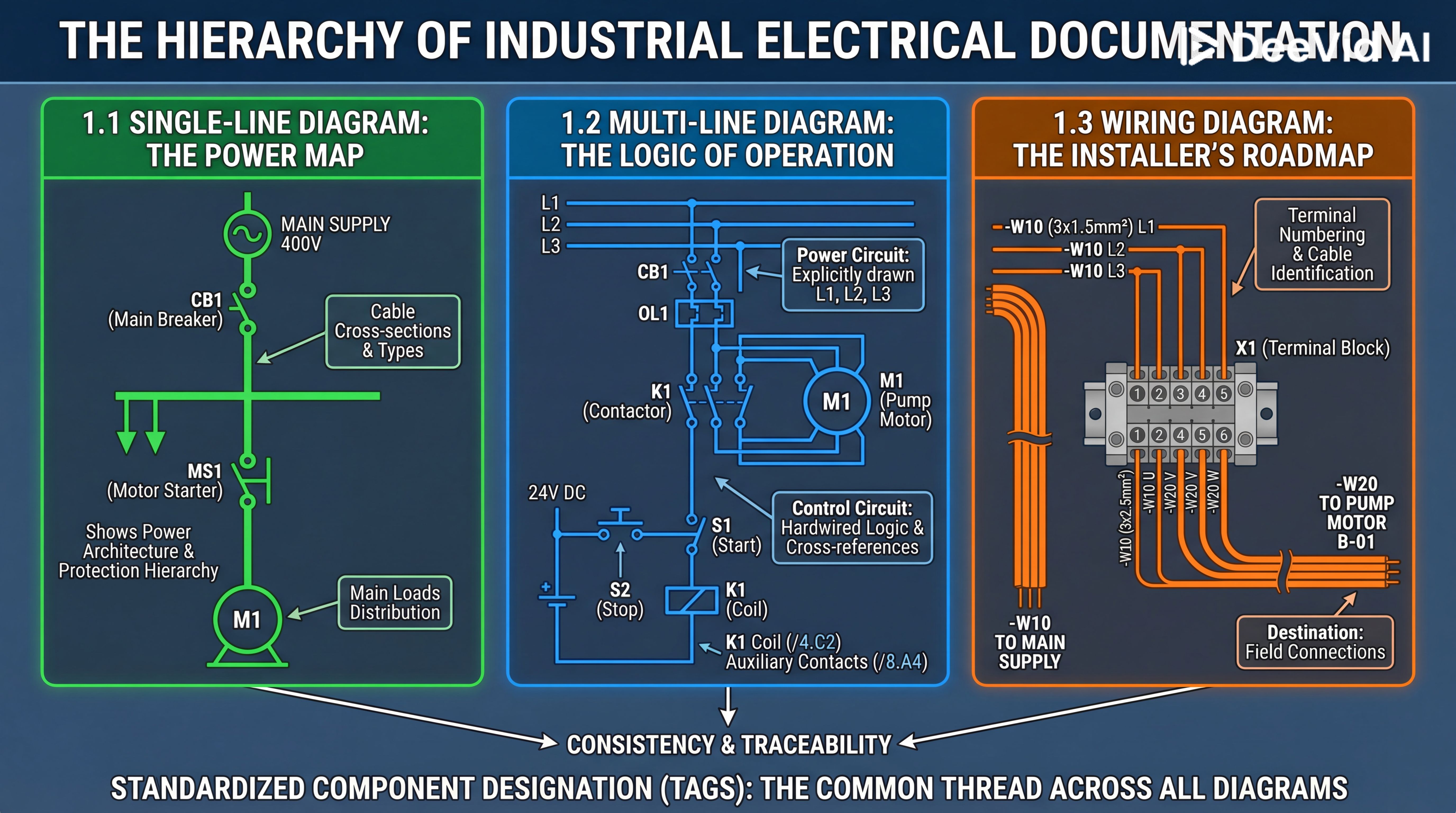

Figura 1: Representación comparativa de un mismo circuito. Observe cómo el unifilar (verde) sintetiza, el multifilar (azul) explica la lógica y el conexionado (naranja) define la realidad física de los bornes.
Fuente: Elaboración Propia. Licencia: CC BY-SA 4.0.

1.3. Esquema de Conexionado: El Libro de Ruta del Instalador

Es el documento final de ejecución. No explica por qué funciona el sistema, sino cómo se conecta físicamente. Su importancia es crítica en el montaje de grandes armarios de control donde cientos de cables procedentes de campo deben entrar en una regleta de bornas (**X1, X2.**). Un buen esquema de conexionado debe incluir:

  • Numeración de Bornas: Cada borne tiene un número único que coincide con el marcado físico del componente.
  • Identificación de Mangueras (Cables): Indica el nombre de la manguera (ej. -W10), el número de hilos y su sección.
  • Destino: Especifica hacia dónde va el cable al salir del cuadro (ej. "Hacia Motor Bomba B-01").

💡 Toma Nota: El Código de Colores

Aunque los esquemas suelen ser monocromáticos, la normativa IEC 60204-1 establece que el cableado real debe seguir un código: Negro para potencia AC, Azul Oscuro para control DC, Rojo para control AC y Verde/Amarillo para tierra. Un esquema de conexionado profesional puede incluir estas leyendas de color para facilitar la labor del operario.

🎥 Masterclass: Cómo leer esquemas eléctricos industriales

Diferencia entre la potencia y el control, identifica las referencias cruzadas y aprende a seguir el flujo de una señal desde el sensor hasta el PLC.

▶ Ver Clase de Esquemas en YouTube

📝 Práctica de Interpretación de Esquemas

🛠️ Reto de Mantenimiento: Localización de Avería

Un motor de una cinta transportadora no arranca. Tienes tres documentos en la mano: un esquema unifilar de la nave, un esquema multifilar del cuadro de control y un esquema de conexionado del bornero del motor.

Pregunta: ¿En qué orden consultarías estos documentos para diagnosticar si el problema es un fallo en el contacto del relé de salida o una desconexión física del cable en el motor?

1. ¿Cuál es la característica principal de un esquema unifilar?

2. ¿Qué elemento es CRÍTICO en un esquema multifilar de control para poder seguir una señal que salta de la página 2 a la página 15?

3. En un esquema de conexionado, ¿qué información facilita directamente el trabajo del operario que está cableando el bornero principal?
