1. Concepto de Hito en Sistemas de Control
En la ingeniería de automatización, un hito (milestone) no es simplemente una fecha en un calendario, sino un punto de control crítico de duración cero que simboliza un logro verificable. Para proyectos de medida y regulación, los hitos actúan como "puertas de calidad" (Quality Gates) que aseguran que la instrumentación instalada cumple con la precisión requerida antes de proceder a la lógica de control compleja.
Mientras que la "Instalación de transmisores de presión" es una tarea con duración y recursos, la "Certificación de calibración de toda la red de presión" es un hito. Sin este último, el bucle de control no puede cerrarse legal ni técnicamente.
2. Identificación de Hitos por Entregables y Validación
Para un Ingeniero de Desarrollo, los hitos se identifican mediante tres criterios fundamentales:
2.1. Entregables Documentales y Físicos
Cada hito debe estar vinculado a un resultado tangible. En automatización industrial bajo normativa IEC 61131-3 o ISA-5.1, destacamos:

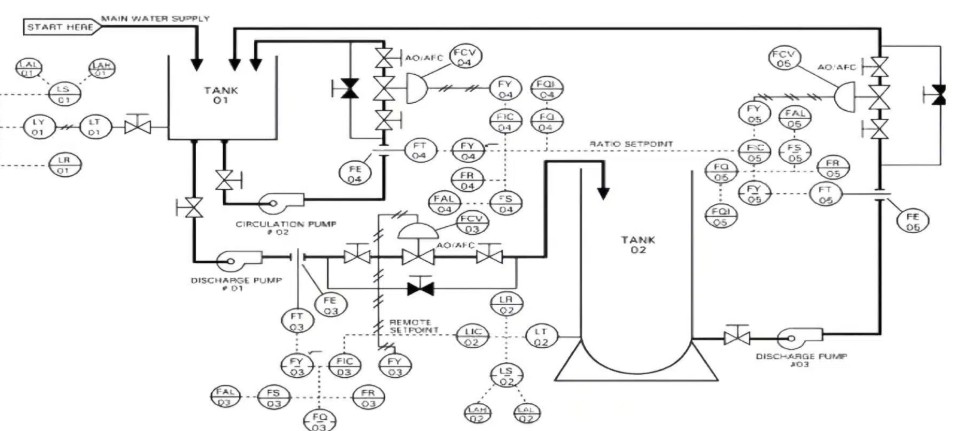

- Ingeniería Básica Finalizada: Aprobación de diagramas de tuberías e instrumentación (P&ID).
- Listado de Señales (I/O List): Definición total de entradas y salidas físicas y lógicas.
- Simbología Normalizada: Validación de planos eléctricos (IEC 60617) e hidráulicos (ISO 1219).
Normativa: ISA-5.1 / IEC 62443.
2.2. Validaciones Técnicas: FAT y SAT
En el sector de la energía y automoción, la superación de pruebas es el hito de validación por excelencia:
- FAT (Factory Acceptance Test): El sistema de control (PLC/HMI/SCADA) funciona en el taller del integrador.
- SAT (Site Acceptance Test): El sistema funciona integrado con los sensores y actuadores reales en la planta del cliente.
3. Gestión de Dimensiones: Tiempos, Costes y Recursos
La definición de hitos permite al Gerente de Proyectos realizar una gestión proactiva:
| Dimensión | Función del Hito | Ejemplo en Automatización |
|---|---|---|
| Tiempo | Detección de desviaciones (Ruta Crítica) | Retraso en la entrega de sensores de caudal. |
| Coste | Hitos de facturación (Billing Milestones) | Pago del 30% tras la aprobación del diseño de cuadros eléctricos. |
| Recursos | Liberación/Asignación de especialistas | Finalización de programación PLC libera al programador para otro proyecto. |
En 2026, el Gemelo Digital (Digital Twin) introduce un nuevo hito: la Validación Virtual. Antes de comprar un solo componente físico, el sistema debe superar un hito de simulación en tiempo real, reduciendo los riesgos de puesta en marcha en un 40%.
Una Raspberry Pi 3B/4 puede actuar como un Milestone Tracker en planta, conectada a la red industrial via MQTT para monitorizar el estado de los entregables de software y avisar mediante un dashboard Node-RED cuando se alcanza una validación técnica automática.
# SCRIPT DE VALIDACION DE HITOS PARA SISTEMA DE BOMBEO
# Este programa simula la verificacion de condiciones tecnicas para marcar un HITO
# --- AREA DE DEFINICION DE VARIABLES ---
presion_nominal = 3.5 # Bares: Presion requerida para superar el hito
caudal_minimo = 120.0 # L/min: Caudal de seguridad
hito_superado = False # Estado inicial del hito técnico
def verificar_condiciones(presion_actual, caudal_actual):
"""
Funcion que evalua si los parametros industriales permiten
dar por finalizada la fase de validacion tecnica.
"""
print(f"--- Evaluando sensores: P={presion_actual} bar, Q={caudal_actual} L/min ---")
# Comprobacion de limites operativos
if presion_actual >= presion_nominal and caudal_actual >= caudal_minimo:
return True
else:
return False
# --- LOGICA DE EJECUCION ---
# Simulamos una lectura de sensores en campo (pueden venir de Raspberry Pi GPIO)
presion_leida = 3.6
caudal_leido = 125.5
if verificar_condiciones(presion_leida, caudal_leido):
hito_superado = True
print("STATUS: [HITO ALCANZADO] - Fase de Pruebas FAT Completada con exito.")
else:
print("STATUS: [FALLO] - Los parametros no cumplen los requisitos del hito.")
Este código simula una lógica de "Puerta de Calidad" donde el hito solo se marca como completado si las variables físicas cumplen la norma.
🚀 Autoevaluación Técnica: Gestión de Hitos
💼 Caso 1: Planta de Bombeo y Validación Técnica
Contexto: Estás liderando la automatización de una planta de bombeo. Has finalizado la programación del PLC en tu oficina y has verificado que los bucles de control de presión funcionan simulados en el software.
Pregunta: ¿A qué hito técnico corresponde la validación del software de control en el entorno del integrador antes de ser enviado a la planta definitiva?
🍓 Caso 2: Monitorización con Raspberry Pi
Contexto: Utilizas una Raspberry Pi 3B para monitorizar un sensor de caudal (4-20mA con conversor ADC). Debes definir un hito que garantice que el hardware está listo para la fase de "Instalación en Campo".
Pregunta: ¿Cuál de estos entregables definirías como el hito de "Hardware Ready" para tu Raspberry Pi?
🐍 Caso 3: Lógica de Control de Proyectos
Contexto: Estás programando un script en Python para gestionar los cobros de tu empresa basados en hitos. El hito "DISEÑO_OK" libera el 20% del pago, y el hito "FAT_OK" libera otro 30%.
Pregunta: En términos de gestión de costes, ¿qué sucede si un hito técnico de validación se retrasa 2 semanas?
