Importancia de los soportes en instalaciones de medida y regulación

Los soportes mecánicos son elementos aparentemente secundarios pero esenciales en cualquier instalación de medida y regulación. Su correcto dimensionamiento y selección garantizan que sensores, actuadores, canalizaciones y armarios mantengan su posición, precisión y funcionalidad a lo largo del tiempo, resistiendo cargas estáticas, vibraciones, dilataciones térmicas y esfuerzos de mantenimiento. Un soporte inadecuado puede provocar desalineaciones, roturas, errores de medición e incluso accidentes.

En esta unidad se analizan los criterios de cálculo fundamentales: carga admisible (resistencia mecánica), frecuencia natural (evitar resonancias), expansión térmica (permitir movimientos controlados) y accesibilidad para mantenimiento. También se introducen las normativas de referencia (UNE-EN 60204-1 para equipos eléctricos de máquinas, UNE-EN ISO 14120 para resguardos) y se proporcionan herramientas de cálculo.

Carga soportada: resistencia mecánica

Todo soporte debe dimensionarse para resistir el peso propio del elemento que sostiene, más las cargas adicionales derivadas de conexiones, esfuerzos de montaje o mantenimiento. La fórmula básica para determinar la carga máxima admisible en un soporte simple de sección uniforme es:

Fmax = σadm × A

donde:

  • Fmax – carga máxima admisible (N)
  • σadm – tensión admisible del material (N/mm²). Para acero estructural típico: 160 N/mm²; aluminio: 70 N/mm²; acero inoxidable: 180 N/mm².
  • A – sección resistente del soporte (mm²)

Ejemplo práctico: Se desea montar un transmisor de presión de 2,5 kg (≈ 24,5 N) sobre un soporte de acero con sección transversal de 40 mm². La carga máxima admisible es:

Fmax = 160 N/mm² × 40 mm² = 6400 N
Factor de seguridad = 6400 N / 24,5 N ≈ 260 → sobradamente dimensionado.

En la práctica se suele aplicar un factor de seguridad de 2 a 5 para tener en cuenta impactos, corrosión o incertidumbres. Es recomendable que la carga real no supere el 30-50% de la carga máxima admisible.

Vibraciones: evitar la resonancia

En entornos industriales con maquinaria en movimiento, las vibraciones pueden afectar gravemente a la precisión de los instrumentos y a la integridad de los soportes. La frecuencia natural del conjunto soporte-dispositivo debe ser diferente de las frecuencias de excitación externas para evitar la resonancia (amplificación de amplitudes).

Para un sistema masa-resorte simple, la frecuencia natural (Hz) se calcula como:

f₀ = (1 / (2π)) × √(k / m)

donde:

  • k – rigidez del soporte (N/m)
  • m – masa total soportada (kg)

Ejemplo: Un actuador de 5 kg montado sobre un soporte con rigidez 50.000 N/m. Su frecuencia natural es:

f₀ = (1/(2π)) × √(50000 / 5) = (1/(6,2832)) × √10000 = 0,159 × 100 = 15,9 Hz.

Si la maquinaria cercana genera vibraciones a 16 Hz, se producirá resonancia. Se debe modificar la rigidez del soporte (cambiando material, espesor) o añadir elementos antivibratorios (amortiguadores de goma, resortes).

Expansión térmica: permitir el movimiento controlado

Las canalizaciones, tuberías y soportes de gran longitud experimentan cambios de longitud debido a variaciones de temperatura. Si no se permite el movimiento, se generan esfuerzos internos que pueden deformar o romper los soportes. La dilatación lineal se calcula con:

ΔL = α × L₀ × ΔT

donde:

  • α – coeficiente de dilatación térmica (mm/m·°C). Acero: 0,012; aluminio: 0,023; cobre: 0,017; PVC: 0,07.
  • L₀ – longitud original (m)
  • ΔT – variación de temperatura (°C)

Ejemplo: Canalización de acero de 12 m expuesta a ΔT = 50 °C (desde 10°C hasta 60°C):

ΔL = 0,012 mm/m·°C × 12 m × 50 °C = 7,2 mm.

Para absorber esta dilatación, se utilizan soportes deslizantes (que permiten el movimiento longitudinal) o juntas de expansión. En tramos muy largos se instalan soportes fijos en puntos intermedios y deslizantes en los extremos.

Accesibilidad y normativa de montaje

Los soportes deben permitir el acceso fácil a los dispositivos para tareas de calibración, inspección y sustitución. Se recomienda:

  • Ubicar los elementos desmontables a una altura accesible (entre 0,5 y 1,8 m del suelo).
  • Utilizar uniones desmontables (tornillería estándar) sin necesidad de herramientas especiales.
  • Dejar espacio suficiente alrededor del instrumento para manipulación.

La normativa aplicable incluye:

  • UNE-EN 60204-1: Seguridad de las máquinas – Equipos eléctricos de las máquinas. Especifica disposiciones para el montaje de canalizaciones, distancias mínimas y resistencia mecánica.
  • UNE-EN ISO 14120: Seguridad de las máquinas – Resguardos fijos y móviles. Aplica cuando los soportes forman parte de resguardos.
  • UNE-EN 60529: Grados de protección IP, relevante para soportes en ambientes con polvo o humedad.

La documentación técnica debe incluir los cálculos realizados, los materiales seleccionados y las referencias normativas que justifican la solución adoptada.

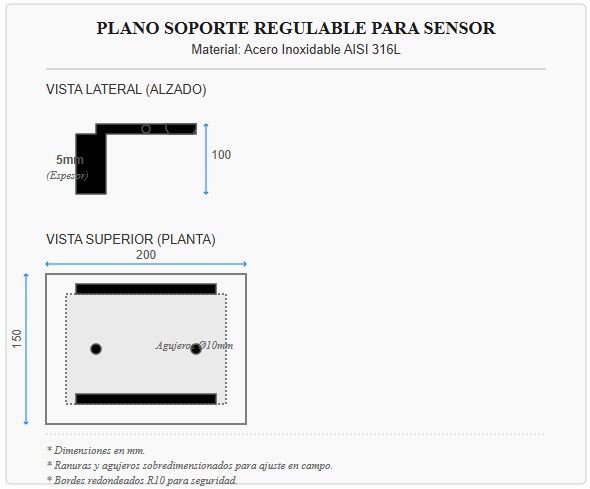

Simulación profesional de un plano técnico para un soporte regulable de sensor: Vistas lateral (Alzado) y superior (Planta) con cotas precisas de 200x150 mm. Especifica material 'Acero Inoxidable AISI 316L', espesor de chapa 5 mm, agujeros Ø10mm y ranuras para regulación. Incluye maneta de ajuste y orificios de montaje.
Figura 26: Ejemplo de soporte regulable para sensor de presión, con detalles de fijación y dimensiones. Fuente: Elaboración propia / Licencia: CC BY-NC 4.0
🐍 Calculadora de parámetros para selección de soportes
# support_calc.py - Herramienta para cálculo de soportes mecánicos
# Útil para dimensionar soportes de sensores, actuadores y canalizaciones

import math

class SupportCalculator:
    @staticmethod
    def carga_admisible(tension_admisible_N_mm2, area_mm2):
        """Fmax = σadm × A (N)"""
        return tension_admisible_N_mm2 * area_mm2

    @staticmethod
    def peso_a_fuerza(peso_kg):
        """Convierte masa (kg) a fuerza (N) usando g=9.81 m/s²"""
        return peso_kg * 9.81

    @staticmethod
    def frecuencia_natural(rigidez_N_m, masa_kg):
        """f0 = (1/(2π))·√(k/m) (Hz)"""
        if masa_kg <= 0:
            return 0
        return (1 / (2 * math.pi)) * math.sqrt(rigidez_N_m / masa_kg)

    @staticmethod
    def dilatacion_termica(coef_dilatacion_mm_mC, longitud_m, delta_temp_C):
        """ΔL = α·L₀·ΔT (mm)"""
        return coef_dilatacion_mm_mC * longitud_m * delta_temp_C

    @staticmethod
    def factor_seguridad(carga_maxima_N, carga_aplicada_N):
        """Factor de seguridad = carga máxima / carga aplicada"""
        if carga_aplicada_N <= 0:
            return float('inf')
        return carga_maxima_N / carga_aplicada_N

# --- Datos de materiales (valores orientativos) ---
materiales = {
    "Acero estructural": {"tension_admisible": 160, "coef_dilatacion": 0.012},
    "Acero inoxidable": {"tension_admisible": 180, "coef_dilatacion": 0.012},
    "Aluminio": {"tension_admisible": 70, "coef_dilatacion": 0.023},
    "Cobre": {"tension_admisible": 50, "coef_dilatacion": 0.017}
}

if __name__ == "__main__":
    print("=== CÁLCULO DE SOPORTES ===\n")

    # EJEMPLO 1: Soporte para transmisor de presión
    print("1. Soporte para transmisor de presión")
    masa_transmisor = 2.5  # kg
    peso_N = SupportCalculator.peso_a_fuerza(masa_transmisor)
    print(f"   Peso del transmisor: {peso_N:.2f} N")

    material = "Acero estructural"
    sigma = materiales[material]["tension_admisible"]
    area = 40  # mm²
    Fmax = SupportCalculator.carga_admisible(sigma, area)
    print(f"   Material: {material} (σadm={sigma} N/mm²), sección {area} mm²")
    print(f"   Carga máxima admisible: {Fmax:.0f} N")
    fs = SupportCalculator.factor_seguridad(Fmax, peso_N)
    print(f"   Factor de seguridad: {fs:.1f} (recomendado > 2)")

    # EJEMPLO 2: Frecuencia natural de un actuador
    print("\n2. Actuador sobre soporte")
    masa_actuador = 5.0  # kg
    rigidez = 50000  # N/m
    f0 = SupportCalculator.frecuencia_natural(rigidez, masa_actuador)
    print(f"   Masa = {masa_actuador} kg, rigidez = {rigidez} N/m")
    print(f"   Frecuencia natural del sistema: {f0:.1f} Hz")
    print("   → Si la frecuencia ambiental es próxima, usar soporte antivibratorio.")

    # EJEMPLO 3: Dilatación térmica de canalización
    print("\n3. Canalización de acero")
    L0 = 12.0  # m
    delta_T = 50  # °C
    alpha_acero = materiales["Acero estructural"]["coef_dilatacion"]
    delta_L = SupportCalculator.dilatacion_termica(alpha_acero, L0, delta_T)
    print(f"   Longitud = {L0} m, ΔT = {delta_T} °C, α = {alpha_acero} mm/m·°C")
    print(f"   Dilatación total: {delta_L:.2f} mm")
    print("   → Recomendación: usar soportes deslizantes en extremos.")

Este script implementa las funciones básicas para el cálculo de soportes: carga admisible, frecuencia natural, dilatación térmica y factor de seguridad. Puede ejecutarse en Thonny y adaptarse para incluir más materiales o geometrías complejas.

Tendencias Actuales 2026

El diseño de soportes se está integrando en los gemelos digitales de las instalaciones, permitiendo simular cargas estáticas, vibraciones y dilataciones antes de fabricar. Los análisis por elementos finitos (FEA) están al alcance de los ingenieros de campo mediante herramientas en la nube. Además, los soportes inteligentes con sensores de tensión y temperatura incorporados están comenzando a utilizarse en aplicaciones críticas para monitorizar la integridad estructural en tiempo real.

Aplicaciones con Raspberry Pi

Una Raspberry Pi puede ejecutar el script de cálculo y también puede utilizarse como unidad de adquisición de datos para monitorizar vibraciones (acelerómetros) y temperatura, verificando que los soportes reales trabajan dentro de los límites calculados. Además, puede generar informes de documentación automática.

Aplicaciones con Arduino

Arduino puede emplearse para medir vibraciones mediante acelerómetros (MPU6050) y alertar si se detectan amplitudes anómalas que puedan indicar resonancia. Es una herramienta educativa excelente para comprender la importancia del cálculo de soportes.

💼 Caso Práctico Industrial: Selección de soporte

Contexto: Se debe instalar un sensor de caudal electromagnético de 12 kg sobre un soporte de acero con sección transversal de 60 mm². La tensión admisible del acero es 160 N/mm². Calcule la carga máxima admisible y el factor de seguridad.

Pregunta: ¿Cuál es el factor de seguridad resultante?

🍓 Raspberry Pi + Python

Contexto: Se ejecuta el script de cálculo de soportes para un actuador de 8 kg con rigidez del soporte de 80.000 N/m. ¿Cuál es la frecuencia natural del sistema?

Pregunta: ¿Qué valor se obtiene?

🐍 Dilatación térmica

Contexto: Una canalización de aluminio (α = 0,023 mm/m·°C) tiene 15 m de longitud y experimenta una variación de temperatura de 60 °C. ¿Cuál es la dilatación total?

Pregunta: ¿Qué valor se obtiene?

表 Tabla 1: Propiedades mecánicas y térmicas de materiales comunes para soportes MaterialTensión admisible σadm (N/mm²)Coeficiente dilatación α (mm/m·°C)Densidad (kg/m³)Aplicación típica Acero estructural S2351600,0127850Soportes generales en interiores Acero inoxidable 316L1800,0128000Ambientes corrosivos, alimentación Aluminio 6061700,0232700Soportes ligeros, baja carga Cobre500,0178960Canalizaciones eléctricas 点
