La importancia de los manuales en proyectos de automatización
Los manuales son documentos esenciales que acompañan a las instalaciones de medida y regulación a lo largo de todo su ciclo de vida. Proporcionan instrucciones claras y detalladas para el usuario, el operador y el personal de mantenimiento, garantizando un uso seguro, eficiente y prolongado de los equipos. Una correcta redacción y estructuración de estos documentos minimiza riesgos, reduce tiempos de inactividad y facilita la formación de nuevos técnicos.
En esta unidad se aborda la clasificación de los manuales (usuario, operación y mantenimiento), su estructura habitual, las buenas prácticas para redactar instrucciones, la correcta presentación de advertencias de seguridad, la elaboración de esquemas y la definición de protocolos de intervención.
Manual de usuario vs. manual de operación y mantenimiento
Dependiendo del público objetivo, los manuales se dividen en dos categorías principales:
- Manual de usuario: Dirigido a operadores y personal que interactúa diariamente con el sistema pero sin conocimientos técnicos avanzados. Explica cómo poner en marcha, operar y detener los equipos de manera segura, así como acciones básicas para resolver problemas comunes. El lenguaje debe ser claro, con ilustraciones que faciliten la localización de componentes.
- Manual de operación y mantenimiento: Orientado a técnicos e ingenieros. Profundiza en procedimientos de ajuste, calibración, inspección, limpieza, sustitución de piezas y diagnóstico de averías. Incluye parámetros de funcionamiento, frecuencias de revisión, tablas de datos, diagramas eléctricos y listas de comprobación.
En proyectos grandes, ambos documentos pueden separarse; en proyectos pequeños suelen integrarse en un solo volumen con secciones diferenciadas.

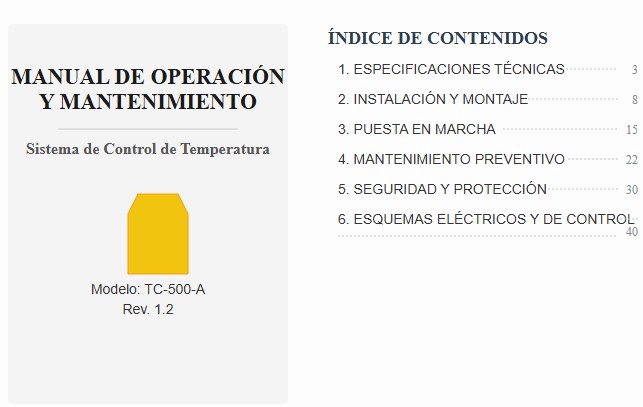

Estructura recomendada de un manual técnico
Un manual bien organizado facilita la consulta rápida y reduce errores. Las secciones típicas son:
- Introducción: breve descripción del sistema y su finalidad.
- Especificaciones técnicas: rangos de medida, precisión, condiciones ambientales, alimentación, dimensiones.
- Instalación: ubicación, fijación, conexiones eléctricas, neumáticas, hidráulicas.
- Puesta en marcha: comprobaciones iniciales, ajustes de parámetros, secuencia de arranque.
- Funcionamiento: modos de operación (manual/automático), pantallas, controles, interpretación de alarmas.
- Mantenimiento preventivo: calendario de revisiones, limpieza, lubricación, calibración.
- Mantenimiento correctivo: diagnóstico de fallos, extracción de componentes, sustitución de piezas.
- Seguridad: advertencias, señalización, equipos de protección individual (EPI), procedimientos de bloqueo/etiquetado (LOTO).
- Esquemas y diagramas: diagramas eléctricos, P&ID, planos de conexionado, diagramas de flujo.
- Protocolos de intervención: pasos ante fallos comunes, listas de comprobación, procedimientos de emergencia.
Redacción clara y advertencias de seguridad
Para que las instrucciones sean efectivas:
- Use frases cortas y verbos en imperativo: “Cierre la válvula”, “Desconecte la alimentación”.
- Numere los pasos para seguir una secuencia lógica.
- Incluya ilustraciones o fotografías junto a los pasos.
- Evite ambigüedades (“El usuario debería asegurarse…” → “Compruebe…”).
Las advertencias de seguridad deben estar claramente identificadas con iconos normalizados (peligro eléctrico, riesgo mecánico, etc.) y texto resaltado. Ejemplo:
⚠️ PELIGRO: Riesgo de descarga eléctrica. Desconecte la alimentación principal antes de retirar la cubierta.
Las advertencias deben colocarse antes de la tarea que las requiere, no al final del capítulo.
Esquemas de funcionamiento y diagramas
Los esquemas deben ser legibles, con simbología normalizada (UNE-EN 60617 para eléctricos, ISO 1219 para neumática) y acompañados de leyendas explicativas. Se recomienda situar los diagramas cerca del texto que los referencia. Incluya:
- Diagrama de flujo del proceso (P&ID simplificado).
- Esquema de conexionado eléctrico (con bornes, cables y referencias).
- Diagrama de bloques del sistema de control (sensores, PLC, actuadores).
Los diagramas ayudan a localizar componentes durante el diagnóstico y reducen el tiempo de intervención.
Protocolos de intervención ante fallos
Los protocolos deben detallar acciones concretas para situaciones habituales y de emergencia. Es útil incluir:
- Listas de comprobación (checklists) para verificar el estado antes de intervenir.
- Tablas de causas y soluciones (síntoma → posible causa → acción correctiva).
- Procedimientos de retorno a la operación normal tras la reparación.
Un manual claro y bien estructurado no solo facilita la comprensión y el aprendizaje del usuario, operador o técnico, sino que es clave para garantizar la seguridad y eficiencia en la operación y el mantenimiento de las instalaciones de medida y regulación. La correcta redacción y organización de la información minimizan riesgos y favorecen la rápida resolución de incidencias, contribuyendo así a la fiabilidad global del sistema.
# manual_generator.py - Genera una plantilla de manual técnico a partir de datos de proyecto
# Útil para estandarizar la documentación de mantenimiento
import os
from datetime import datetime
class ManualTecnico:
"""Clase para generar la estructura de un manual técnico."""
def __init__(self, titulo, sistema, cliente, autor):
self.titulo = titulo
self.sistema = sistema
self.cliente = cliente
self.autor = autor
self.fecha = datetime.now().strftime("%d/%m/%Y")
def generar_plantilla(self):
"""Devuelve el contenido completo del manual en formato Markdown."""
contenido = f"# {self.titulo}\n\n"
contenido += f"**Sistema:** {self.sistema}\n\n"
contenido += f"**Cliente:** {self.cliente}\n\n"
contenido += f"**Autor:** {self.autor}\n\n"
contenido += f"**Fecha:** {self.fecha}\n\n"
contenido += "## 1. Introducción\n\n"
contenido += "Describir la finalidad del sistema y el alcance del manual.\n\n"
contenido += "## 2. Especificaciones técnicas\n\n"
contenido += "| Parámetro | Valor |\n"
contenido += "|-----------|-------|\n"
contenido += "| Rango de medida | . |\n"
contenido += "| Precisión | . |\n"
contenido += "| Alimentación | . |\n"
contenido += "| Condiciones ambientales | . |\n\n"
contenido += "## 3. Instalación\n\n"
contenido += "### 3.1. Ubicación\n\n"
contenido += "### 3.2. Conexiones eléctricas\n\n"
contenido += "### 3.3. Conexiones neumáticas/hidráulicas\n\n"
contenido += "## 4. Puesta en marcha\n\n"
contenido += "1. Verificar conexiones.\n"
contenido += "2. Alimentar el sistema.\n"
contenido += "3. Realizar comprobaciones iniciales.\n\n"
contenido += "## 5. Funcionamiento\n\n"
contenido += "### 5.1. Modos de operación\n\n"
contenido += "### 5.2. Descripción de controles\n\n"
contenido += "### 5.3. Interpretación de alarmas\n\n"
contenido += "## 6. Mantenimiento preventivo\n\n"
contenido += "| Actividad | Periodicidad | Procedimiento |\n"
contenido += "|-----------|--------------|---------------|\n"
contenido += "| Calibración | Anual | . |\n"
contenido += "| Limpieza | Mensual | . |\n\n"
contenido += "## 7. Mantenimiento correctivo\n\n"
contenido += "### 7.1. Diagnóstico de fallos\n\n"
contenido += "| Síntoma | Posible causa | Acción correctiva |\n"
contenido += "|---------|---------------|-------------------|\n"
contenido += "| No se enciende | Falta alimentación | Verificar interruptor |\n\n"
contenido += "## 8. Seguridad\n\n"
contenido += "⚠️ **PELIGRO:** Desconectar alimentación antes de manipular.\n\n"
contenido += "### 8.1. Equipos de protección individual (EPI)\n\n"
contenido += "### 8.2. Procedimientos de bloqueo/etiquetado (LOTO)\n\n"
contenido += "## 9. Esquemas y diagramas\n\n"
contenido += "- Esquema eléctrico: ver plano EL-01\n"
contenido += "- Diagrama P&ID: ver plano PI-01\n"
contenido += "- Diagrama de bloques de control: ver figura 1\n\n"
contenido += "## 10. Protocolos de intervención\n\n"
contenido += "### 10.1. Fallo de comunicación con el PLC\n\n"
contenido += "1. Verificar cableado de red.\n"
contenido += "2. Comprobar dirección IP.\n"
contenido += "3. Reiniciar el módulo de comunicación.\n\n"
return contenido
def guardar(self, nombre_archivo):
with open(nombre_archivo, 'w', encoding='utf-8') as f:
f.write(self.generar_plantilla())
print(f"✅ Manual guardado en {nombre_archivo}")
# --- Ejemplo de uso ---
if __name__ == "__main__":
manual = ManualTecnico(
titulo="Manual de operación y mantenimiento",
sistema="Sistema de control de temperatura del reactor R-101",
cliente="Industrias Químicas del Sur S.A.",
autor="Ing. Laura Gómez"
)
manual.guardar("manual_sistema_control.md")
print("\n=== PLANTILLA GENERADA ===\n")
print(manual.generar_plantilla()[:1000] + ".")Este script genera una plantilla completa de manual técnico en formato Markdown, con todas las secciones recomendadas. Se puede personalizar y exportar a PDF usando herramientas como Pandoc o pdfkit. Es una base excelente para estandarizar la documentación de proyectos.
Los manuales técnicos están evolucionando hacia formatos interactivos y multimedia. Las plataformas de realidad aumentada (AR) superponen instrucciones y esquemas sobre el equipo real mediante tablets o gafas inteligentes. También se utilizan códigos QR en los equipos que enlazan directamente con el procedimiento de mantenimiento en la nube, reduciendo la necesidad de llevar manuales en papel. La norma IEC/IEEE 82079-1 establece los requisitos para la elaboración de instrucciones de uso en la era digital.
Una Raspberry Pi puede actuar como servidor web local para alojar manuales técnicos en formato HTML/PDF, accesibles desde tablets en planta. También se pueden crear visores interactivos que muestren esquemas eléctricos y procedimientos paso a paso, con enlaces a videos de formación.
Para proyectos educativos, se pueden generar manuales simplificados con Arduino, documentando montajes y códigos. Herramientas como Fritzing ayudan a crear diagramas de conexión claros para incluir en la documentación.
- ✅ Comprender activamente cada línea de código generada
- ✅ Personalizar la solución según tus necesidades específicas
- ✅ Iterar y refinar el código hasta dominar la lógica
- ✅ Desarrollar habilidades de comunicación técnica con IA
📋 Instrucciones de Uso:
- Copia el prompt completo del recuadro superior.
- Personaliza los campos entre corchetes [CAMPO] con tu información específica.
- Pega el prompt en una nueva conversación con tu IA favorita.
- Itera y refina: Pide aclaraciones, modificaciones o añade requisitos adicionales.
- Prueba el código en Thonny primero, luego en tu Raspberry Pi y ajusta según resultados.
💼 Caso Práctico Industrial: Selección de manual adecuado
Contexto: En una planta de tratamiento de aguas, un operario necesita saber cómo arrancar el sistema en modo manual después de una parada de emergencia. El operario no tiene formación técnica avanzada.
Pregunta: ¿Qué documento debe consultar?
🍓 Raspberry Pi + Python
Contexto: Se ha generado una plantilla de manual técnico en Markdown usando el script Python. Se desea convertirla a un formato que pueda visualizarse fácilmente en cualquier navegador web dentro de la red de la planta.
Pregunta: ¿Qué acción es la más adecuada para compartir el manual con el equipo de mantenimiento?
🐍 Redacción de advertencias
Contexto: Se debe incluir en el manual una advertencia sobre el riesgo de descarga eléctrica al retirar la cubierta del armario de control.
Pregunta: ¿Cuál de las siguientes redacciones cumple con las buenas prácticas de redacción de instrucciones?
| Aspecto | Manual de usuario | Manual de operación y mantenimiento |
|---|---|---|
| Público objetivo | Operadores, personal no técnico | Técnicos, ingenieros, personal especializado |
| Lenguaje | Claro, sencillo, evitando tecnicismos | Técnico, preciso, con terminología específica |
| Contenido principal | Arranque, parada, operación básica, resolución de problemas comunes | Calibración, ajustes, diagnóstico de averías, sustitución de componentes |
| Incluye | Ilustraciones de controles, pantallas, alarmas | Diagramas eléctricos, tablas de parámetros, listas de comprobación |
| Énfasis en seguridad | Advertencias de uso seguro | Procedimientos LOTO, EPI, riesgos eléctricos/mecánicos |
📚 Recursos Técnicos y Normativos 2026
Normativas y Estándares
- IEC/IEEE 82079-1:2019 - Elaboración de instrucciones de uso
- UNE-EN 82079-1 - Preparación de instrucciones de uso
- ISO 20607:2019 - Instrucciones de uso de máquinas
