1. Proyectos de control de medida y regulación

La ingeniería de proyectos en automatización industrial

El desarrollo de un proyecto de instalaciones de sistemas de control de medida y regulación requiere un enfoque multidisciplinar que integra conocimientos de instrumentación, control, electrónica, comunicaciones industriales y gestión de proyectos. Desde la identificación de las variables críticas del proceso hasta la selección de los equipos más adecuados y su integración en una arquitectura de control jerárquica, cada decisión impacta en la eficiencia, seguridad y rentabilidad de la instalación.

Esta unidad introduce las fases fundamentales que componen un proyecto de automatización: análisis de necesidades, diseño conceptual, selección de equipos, integración en sistemas de control, documentación técnica y puesta en marcha. Además, se profundiza en el concepto central que permite el control automático: el lazo de control cerrado, donde la retroalimentación continua asegura que las variables de proceso se mantengan en los valores deseados.

Fases de un proyecto de control de medida y regulación

Un proyecto típico sigue una secuencia lógica que garantiza la calidad y la trazabilidad:

Análisis de necesidades y viabilidad: Identificación de las variables críticas (temperatura, presión, caudal, nivel, pH, etc.), levantamiento de la situación actual, definición de objetivos de automatización y estudio de restricciones técnicas, normativas y económicas.
Diseño conceptual y detallado: Selección de los equipos de medida (sensores, transmisores) y actuadores (válvulas, variadores) según criterios de precisión, rango, compatibilidad con el medio y fiabilidad. Se define la arquitectura del sistema de control (PLC, DCS, SCADA) y los lazos de control.
Integración en sistemas automáticos: Compatibilidad de señales (4-20 mA, 0-10 V, HART, Profibus, Modbus, Ethernet/IP), escalabilidad, diagnóstico remoto y comunicaciones con niveles superiores (MES, ERP).
Documentación técnica: Elaboración de especificaciones, planos de ubicación y conexionado, diagramas P&ID, esquemas eléctricos, listados de señales, manuales de operación y mantenimiento, y programas de control.
Puesta en marcha y mantenimiento: Pruebas de funcionalidad, calibración, ajuste de parámetros (sintonización PID), formación de operarios y establecimiento de planes de mantenimiento preventivo.

El lazo de control cerrado: fundamento de la automatización moderna

🔁 ¿Sabías que.?

El lazo de control cerrado es uno de los conceptos más revolucionarios en la automatización industrial. Permite que un sistema ajuste automáticamente sus parámetros en tiempo real gracias al uso de sensores y actuadores conectados a un controlador. Mediante la retroalimentación continua, el sistema compara el valor medido con el valor deseado, corrigiendo cualquier desviación de forma inmediata. Este enfoque es fundamental para mantener variables críticas como temperatura, caudal o presión dentro de los límites establecidos, reduciendo errores humanos y mejorando la calidad del producto final. La adopción del control cerrado ha permitido a la industria alcanzar altos niveles de precisión y eficiencia, sentando las bases de la automatización moderna.

El lazo de control cerrado (feedback) consta de cinco elementos esenciales:

Sensor/Transmisor: mide la variable de proceso (PV).
Controlador (PLC, DCS, PID): calcula el error e(t) = SP - PV y determina la acción de control.
Actuador: ejecuta la acción (válvula, variador, relé).
Proceso: la instalación física donde se produce la variable.
Realimentación: el lazo se cierra al enviar la PV nuevamente al controlador.

La correcta selección y calibración de cada elemento es crucial para la estabilidad y precisión del lazo. En aplicaciones industriales, se utilizan controladores PID (proporcional-integral-derivativo) que combinan acciones para lograr una respuesta rápida, sin error estacionario y con mínimos sobreimpulsos.

Criterios de selección de sensores y actuadores

La elección de los equipos de medida y regulación debe basarse en las características del proceso y las exigencias de control:

Temperatura: Termopares (alta temperatura, respuesta rápida), RTD/PT100 (alta precisión, estabilidad), termistores (aplicaciones limitadas). Se consideran rangos, precisión, tiempo de respuesta y compatibilidad química.
Presión: Transmisores de presión con tecnología piezoeléctrica o capacitiva. Importante la resistencia a sobrepresiones, materiales en contacto con el fluido y certificaciones para zonas ATEX.
Caudal: Electromagnéticos (conductivos), ultrasónicos (no invasivos), másicos (Coriolis), de presión diferencial (orificio, Venturi). Cada tecnología ofrece ventajas según fluido, precisión y pérdida de carga.
Nivel: Radar, ultrasonidos, capacitivos, por presión hidrostática. La selección depende de la naturaleza del producto (líquido, sólido, con espuma) y del tipo de contenedor.
pH, conductividad, gases: sensores específicos con acondicionamiento de señal y frecuente calibración.

Los actuadores más comunes son válvulas de control (con posicionador), variadores de frecuencia (para bombas y ventiladores) y contactores/potenciómetros. Su selección debe considerar la rapidez de respuesta, el par o caudal requerido y la integración con el controlador (señal 4-20 mA, Profibus, etc.).

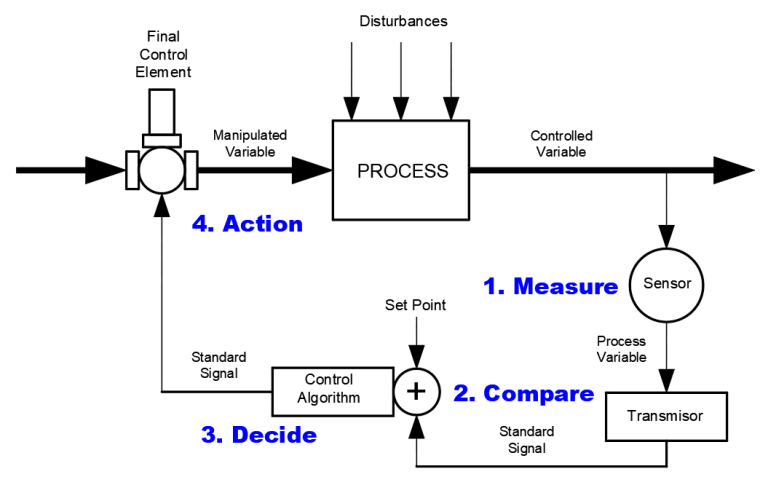

Esquema de lazo de control cerrado: transmisor de presión en tubería, PLC con pantalla SCADA, válvula de control con posicionador, y flechas que indican el flujo de señal. — Figura 14: Arquitectura típica de un lazo de control cerrado con instrumentación de campo. **Fuente:** Wikimedia Commons / **Licencia:** Creative Commons CC BY-SA

Documentación técnica: el pilar de la ingeniería de proyectos

Una documentación completa y clara es indispensable para la ejecución, operación y futuras ampliaciones. Los documentos clave incluyen:

Diagramas P&ID (Piping and Instrumentation Diagram): representación gráfica del proceso con todos los instrumentos, lazos y conexiones.
Planos de ubicación y conexionado: disposición física de sensores, actuadores, armarios eléctricos y tendido de cables.
Especificaciones técnicas de equipos: hojas de datos con rangos, precisión, alimentación, protocolos de comunicación y certificaciones.
Listados de señales (I/O List): relación de entradas/salidas analógicas y digitales con su dirección, rango y descripción.
Manuales de operación y mantenimiento: procedimientos de arranque, parada, calibración y resolución de fallos.
Programa de control (PLC) y configuración SCADA: código fuente comentado, variables de comunicación, pantallas de supervisión.

La gestión de versiones y el control de cambios son esenciales para mantener la trazabilidad durante todo el ciclo de vida de la instalación.

🐍 Simulación de un lazo de control cerrado (PID) para un proceso de temperatura

# control_lazo_cerrado.py - Simula un lazo de control PID con sensor y actuador
# Útil para entender la dinámica de un proyecto de regulación

import time
import matplotlib.pyplot as plt
import numpy as np

class ProcesoTemperatura:
    """Modelo de un proceso térmico de primer orden con retardo."""
    def __init__(self, K=1.0, tau=10.0, theta=2.0):
        self.K = K          # ganancia estática
        self.tau = tau      # constante de tiempo (s)
        self.theta = theta  # retardo puro (s)
        self.T = 20.0       # temperatura actual (°C)
        self.history = []

    def actualizar(self, potencia, dt=0.5):
        """Actualiza la temperatura con la potencia aplicada (0-100%)."""
        # Modelo simplificado: incremento de temperatura proporcional a potencia
        dT = (self.K * potencia - self.T) * (dt / self.tau)
        self.T += dT
        # Añadir ruido simulado
        self.T += np.random.normal(0, 0.2)
        self.history.append(self.T)
        return self.T

class ControladorPID:
    """Regulador PID discreto con anti-windup."""
    def __init__(self, Kp, Ki, Kd, setpoint, output_limits=(0, 100)):
        self.Kp = Kp
        self.Ki = Ki
        self.Kd = Kd
        self.setpoint = setpoint
        self.output_limits = output_limits
        self.integral = 0.0
        self.last_error = 0.0

    def calcular(self, pv, dt):
        """Devuelve la salida de control (0-100%)."""
        error = self.setpoint - pv
        self.integral += error * dt
        deriv = (error - self.last_error) / dt if dt > 0 else 0.0

        output = self.Kp * error + self.Ki * self.integral + self.Kd * deriv

        # Anti-windup: limitar y ajustar integral si se satura
        if output > self.output_limits[1]:
            output = self.output_limits[1]
            self.integral -= error * dt   # cancelar contribución integral de este ciclo
        elif output < self.output_limits[0]:
            output = self.output_limits[0]
            self.integral -= error * dt

        self.last_error = error
        return output

# --- Simulación del lazo cerrado ---
dt = 0.5
tiempo_total = 120  # segundos
num_pasos = int(tiempo_total / dt)

# Instanciar proceso y controlador
proceso = ProcesoTemperatura(K=2.0, tau=15.0, theta=2.0)
pid = ControladorPID(Kp=1.5, Ki=0.1, Kd=0.2, setpoint=80.0)

tiempos = []
temperaturas = []
potencias = []

for i in range(num_pasos):
    t = i * dt
    # Obtener temperatura actual (simula lectura del transmisor)
    pv = proceso.T
    # Calcular potencia requerida por el PID
    potencia = pid.calcular(pv, dt)
    # Aplicar potencia al proceso
    proceso.actualizar(potencia, dt)
    # Guardar datos para gráfica
    tiempos.append(t)
    temperaturas.append(pv)
    potencias.append(potencia)
    time.sleep(dt/10)  # acelerado para simulación rápida

# Graficar resultados
plt.figure(figsize=(10,5))
plt.subplot(2,1,1)
plt.plot(tiempos, temperaturas, label='Temperatura PV')
plt.axhline(y=80, color='r', linestyle='--', label='Setpoint')
plt.ylabel('Temperatura (°C)')
plt.legend()
plt.subplot(2,1,2)
plt.plot(tiempos, potencias, label='Potencia (MV)', color='orange')
plt.ylabel('Potencia (%)')
plt.xlabel('Tiempo (s)')
plt.legend()
plt.tight_layout()
plt.show()

Este código simula un lazo de control cerrado con un modelo térmico y un regulador PID. Visualiza cómo la temperatura alcanza el setpoint gracias a la realimentación. Es un ejemplo didáctico que muestra la esencia de un proyecto de regulación.

Tendencias Actuales 2026

Los proyectos de automatización incorporan cada vez más gemelos digitales (digital twins) que permiten simular todo el lazo de control antes de la instalación física. La Inteligencia Artificial se utiliza para la sintonización automática de PID y el mantenimiento predictivo. Además, la integración con IoT industrial y cloud computing facilita la supervisión remota y la optimización de procesos a nivel global.

Aplicaciones con Raspberry Pi

La Raspberry Pi es una plataforma excelente para prototipar proyectos de control. Con sensores analógicos (ADC) y actuadores (PWM, relés), se puede implementar un lazo cerrado completo similar al simulado. Además, se puede utilizar como nodo de adquisición de datos para sistemas SCADA, enviando valores vía MQTT o Modbus TCP.

Aplicaciones con Arduino

Arduino, con sus shields de comunicaciones y sensores, es ideal para proyectos educativos de control de procesos. La librería ArduinoPID facilita la implementación de lazos PID. Puede actuar como controlador autónomo o como esclavo en una arquitectura más grande.

💼 Caso Práctico Industrial: Selección de instrumentación

Contexto: Se necesita medir el caudal de un líquido corrosivo en una tubería de 100 mm de diámetro. El fluido es conductor (agua salina) y la precisión requerida es del ±1% del rango. Se dispone de un PLC con entradas analógicas 4-20 mA.

Pregunta: ¿Qué tipo de caudalímetro es el más adecuado y cómo se conectará?

🍓 Raspberry Pi + Simulación

Contexto: En una Raspberry Pi se ejecuta el código de simulación del lazo de control de temperatura. Se obtienen los datos en una lista y se quiere guardar en un archivo CSV para documentar el comportamiento del sistema.

Pregunta: ¿Qué librería de Python es la más adecuada para escribir los datos en formato CSV?

🐍 Componentes del lazo de control

Contexto: En un lazo de control cerrado, la variable medida se compara con el setpoint para generar una señal de error. Esta señal se procesa en el controlador, que envía una consigna al actuador. El actuador modifica el proceso y el sensor vuelve a medir.

Pregunta: ¿Cuál de los siguientes elementos completa correctamente el lazo?

**Tabla 1:** Tecnologías de medición por variable
Variable	Tecnologías comunes	Señal típica	Aplicación
Temperatura	Termopar, RTD (PT100), termistor	4-20 mA, RTD (resistencia)	Hornos, intercambiadores, reactores
Presión	Piezoeléctrica, capacitiva	4-20 mA, HART, Profibus	Tuberías, tanques, compresores
Caudal	Electromagnético, ultrasónico, Coriolis, diferencial	4-20 mA, pulsos, Modbus	Agua, químicos, gases
Nivel	Radar, ultrasonidos, capacitivo, hidrostático	4-20 mA, HART	Tanques, silos, canales

📚 Recursos Técnicos y Normativos 2026

Normativas y Estándares

IEC 61131-3:2013 + enmiendas 2025 - Programmable controllers — Part 3: Programming languages
ISO 9001:2015 - Gestión de proyectos de ingeniería
ISA-5.1 - Símbolos de instrumentación (P&ID)

1. Proyectos de instalaciones de sistemas de control de medida y regulación
